Installationsanleitung für SIIG 04-1349A Monitor-Tischhalterung
Erfahren Sie, wie Sie die SIIG 04-1349A Monitor-Tischhalterung sicher montieren und einstellen. Diese Anleitung enthält detaillierte Schritte zur C-Klemmen- und Durchtischmontage, VESA-Installation sowie zur Anpassung der Gasdruckfeder für...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die SIIG 04-1349A ist eine robuste Monitor-Tischhalterung mit Gasdruckfeder. Vor der Installation ist sicherzustellen, dass die Tischoberfläche das Gewicht des Monitors und der Halterung tragen kann. Das Produkt ist ausschließlich für den Innenbereich konzipiert. Überprüfen Sie vor Beginn alle Teile anhand der beiliegenden Teileliste.
Montageoptionen
Es stehen zwei Hauptmontagemethoden zur Verfügung:
- C-Klemmen-Montage: Geeignet für die Befestigung an der Tischkante. Die Klemme wird mit den mitgelieferten Schrauben an der Basis befestigt und anschließend an den Tisch geklemmt.
- Durchtischmontage (Grommet): Erfordert ein Loch im Tisch. Die Halterung wird durch das Loch geführt und von unten mit der entsprechenden Platte und Schraube fixiert.
VESA-Montage
Die Halterung unterstützt verschiedene VESA-Standards (75x75, 100x100, 200x100, 200x200 mm). Wählen Sie die passenden Schrauben (M-A bis M-I) entsprechend der Rückseite Ihres Monitors. Bei flachen Monitoren wird die VESA-Platte direkt verschraubt; bei gewölbten Monitoren sind ggf. Distanzstücke erforderlich.
Einstellung der Gasdruckfeder
Nach der Montage des Monitors muss die Federspannung angepasst werden, um das Gewicht des Monitors auszugleichen:
- Monitor sinkt ab: Drehen Sie die Einstellschraube am Arm mit dem beiliegenden Inbusschlüssel im Uhrzeigersinn (+), um die Spannung zu erhöhen.
- Monitor hebt sich von selbst: Drehen Sie die Einstellschraube gegen den Uhrzeigersinn (-), um die Spannung zu verringern.
Wichtiger Hinweis: Drehen Sie den Monitor nicht über die hintere Tischkante hinaus, um ein Umkippen zu vermeiden.
Wartung
Überprüfen Sie regelmäßig (mindestens alle drei Monate), ob alle Schrauben fest angezogen sind und die Halterung sicher sitzt.
Herstellerinformationen
SIIG Inc.
Praktische Hilfe
Typische Probleme
Der Monitor sinkt nach dem Loslassen ab.
Erhöhen Sie die Federspannung, indem Sie die Einstellschraube am Arm im Uhrzeigersinn drehen.
Der Monitor hebt sich von selbst an.
Verringern Sie die Federspannung, indem Sie die Einstellschraube am Arm gegen den Uhrzeigersinn drehen.
Die Halterung ist instabil.
Überprüfen Sie, ob die Tischklemme oder die Durchtischbefestigung fest angezogen ist und die Tischplatte ausreichend dick ist.
Vor der Verwendung
- Prüfen Sie, ob die Tischoberfläche das Gewicht des Monitors und der Halterung tragen kann.
- Stellen Sie sicher, dass alle Teile gemäß der Teileliste vorhanden sind.
- Wählen Sie die passende Montageart (C-Klemme oder Durchtisch).
- Überprüfen Sie das VESA-Muster Ihres Monitors (75x75 bis 200x200 mm).
- Halten Sie den Monitor während der Einstellung der Federspannung in horizontaler Position.
Technische Daten in der Praxis
- Tragfähigkeit
- 3-23 kg (Gewicht des Monitors).
- VESA-Kompatibilität
- Unterstützt 75x75, 100x100, 200x100, 200x200 mm.
- Maximale Monitorgröße
- Bis zu 49 Zoll.
Abbildungen und Diagramme

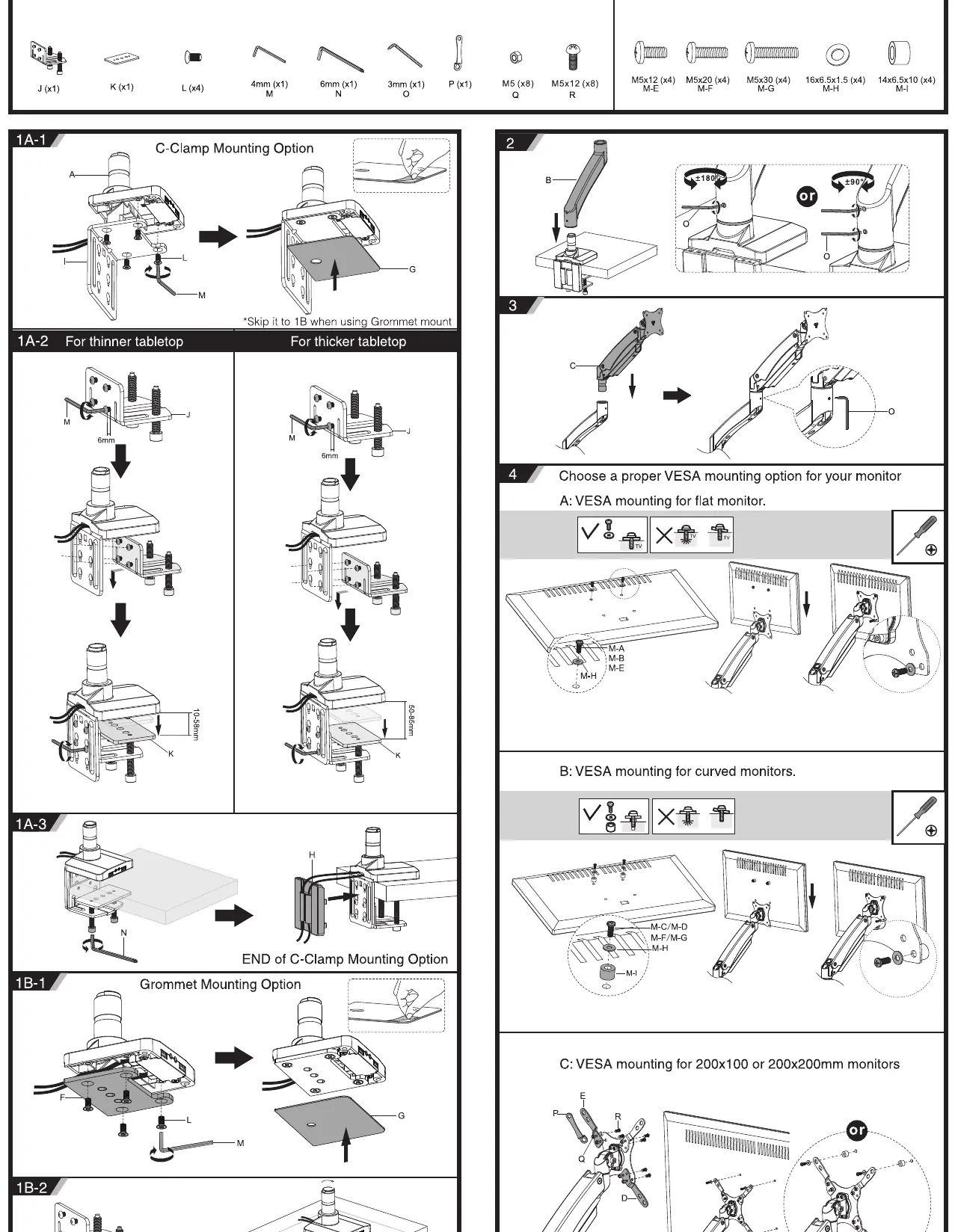

- Schritt 1A: C-Klemmen-Montage für Tischkanten.
- Schritt 1B: Durchtischmontage (Grommet) durch ein Loch im Tisch.
- Schritt 6: Einstellung der Gasdruckfeder-Spannung mit dem Inbusschlüssel.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht an instabilen Wänden oder Oberflächen montieren.
