Bedienungsanleitung für Shopify EZ Tube Connect 10FT Kit M Messedisplay
Schnellstartanleitung und Aufbauhilfe für das modulare Messedisplay-System Shopify EZ Tube Connect 10FT Kit M. Erfahren Sie, wie Sie die 34mm-Aluminiumrohre verbinden, Füße montieren und die Grafikbespannung korrekt anbringen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient als Aufbauhilfe für das modulare Messedisplay-System EZ Tube Connect. Sie enthält Informationen zur Teileidentifikation, zum Zusammenbau der Rahmenkonstruktion aus 34mm-Aluminiumrohren sowie zur Montage der Grafikbespannung. Das System ist modular aufgebaut und ermöglicht verschiedene Konfigurationen.
Produktbeschreibung
Das EZ Tube Connect System besteht aus leichten Aluminiumrohren, die mittels Druckknopf-Mechanismus verbunden werden. Das System unterstützt verschiedene Rahmenformen (gerade, rund, schräg) und Breiten. Die Grafik besteht aus Stretch-Stoff, der über den Rahmen gezogen und an der Unterseite mit einem Reißverschluss gesichert wird.
Teileliste

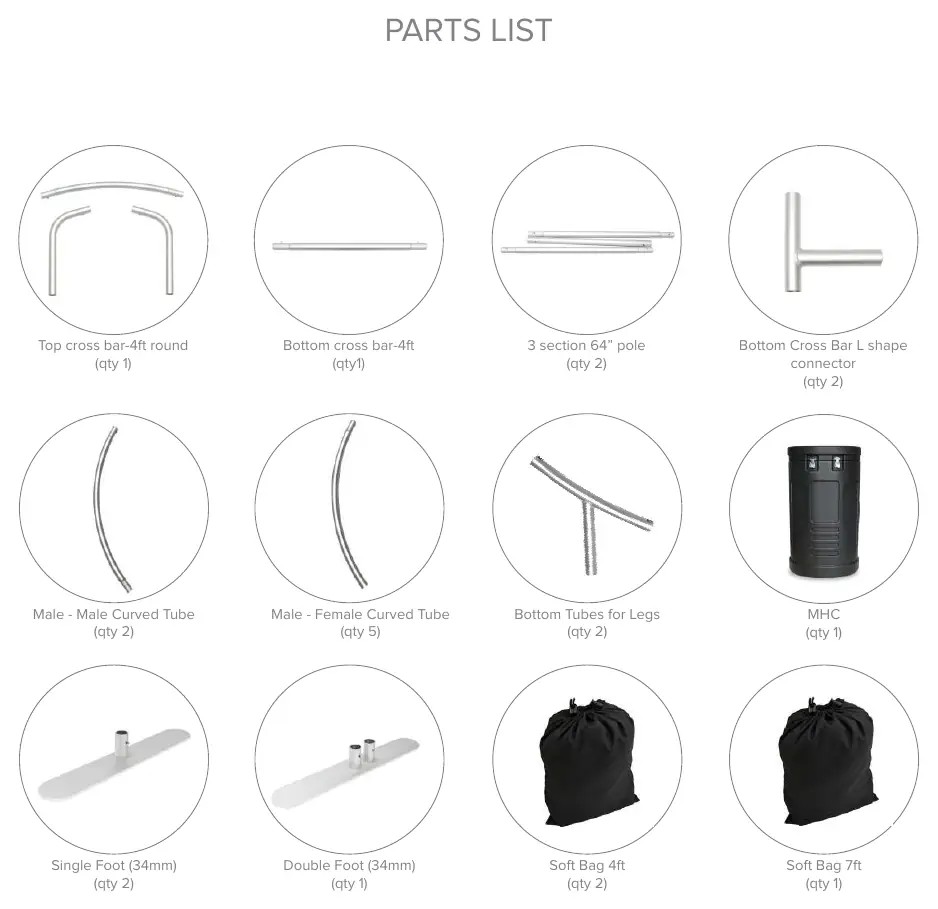

Vor dem Aufbau sollten alle Komponenten anhand der Teileliste auf Seite 2 überprüft werden. Dazu gehören:
- Verschiedene gebogene und gerade Rohre (Top cross bar, 3-section poles, etc.)
- L-förmige Verbindungsstücke
- Füße (Single Foot und Double Foot für die Verbindung mehrerer Rahmen)
- Transporttaschen und der Medium Hard Case (MHC)
Aufbauanleitung
Der Aufbau erfolgt durch das Zusammenstecken der Rohre:
- Verbindung der Rohre: Drücken Sie den Druckknopf am Ende eines Rohres und schieben Sie es in das aufnehmende Ende des nächsten Rohres, bis der Knopf einrastet.
- Rahmenmontage: Verbinden Sie die oberen Querstangen mit den vertikalen Stangen (64" oder 70" je nach Höhe).
- Basis: Befestigen Sie die Füße an der Unterseite des Rahmens. Verwenden Sie bei Bedarf den Double Foot, um zwei Rahmen nebeneinander zu verbinden.
- Grafik anbringen: Ziehen Sie die Stretch-Grafik über den fertig montierten Rahmen und schließen Sie den Reißverschluss an der Unterseite.
Besonderheiten bei runden Displays
Für die runden Displays (Circle 5FT und 7FT) sind die Rohre nummeriert. Achten Sie beim Zusammenbau auf die korrekte Reihenfolge der nummerierten Rohre, um die Kreisform zu gewährleisten. Sollte ein Druckknopf nicht einrasten, schieben Sie das Rohr fest nach vorne, um die Ausrichtung zu korrigieren.
Technische Daten
- Rohrdurchmesser: 34mm Aluminium
- Grafikmaterial: Stretch-Stoff, genäht mit Reißverschluss
- Transportgewicht: ca. 46 lbs (inkl. Rahmen, Grafik und Koffer)
Praktische Hilfe
Typische Probleme
Druckknopf rastet nicht ein
Schieben Sie das Rohr fest nach vorne, um den Druckknopf auszurichten und erneut zu versuchen.
Rahmen lässt sich nicht verbinden
Überprüfen Sie, ob die richtigen Rohre (Male/Female) verwendet werden und ob die Druckknöpfe frei von Hindernissen sind.
Vor der Verwendung
- Vollständigkeit aller Teile gemäß Teileliste auf Seite 2 prüfen
- Druckknöpfe auf Funktion und Beweglichkeit testen
- Ausrichtung der Grafikbespannung (Reißverschluss unten) prüfen
- Stabilität der Füße auf ebenem Untergrund sicherstellen
Technische Daten in der Praxis
- 34mm Aluminiumrohr
- Standarddurchmesser der Systemrohre für Stabilität und Kompatibilität.
Abbildungen und Diagramme

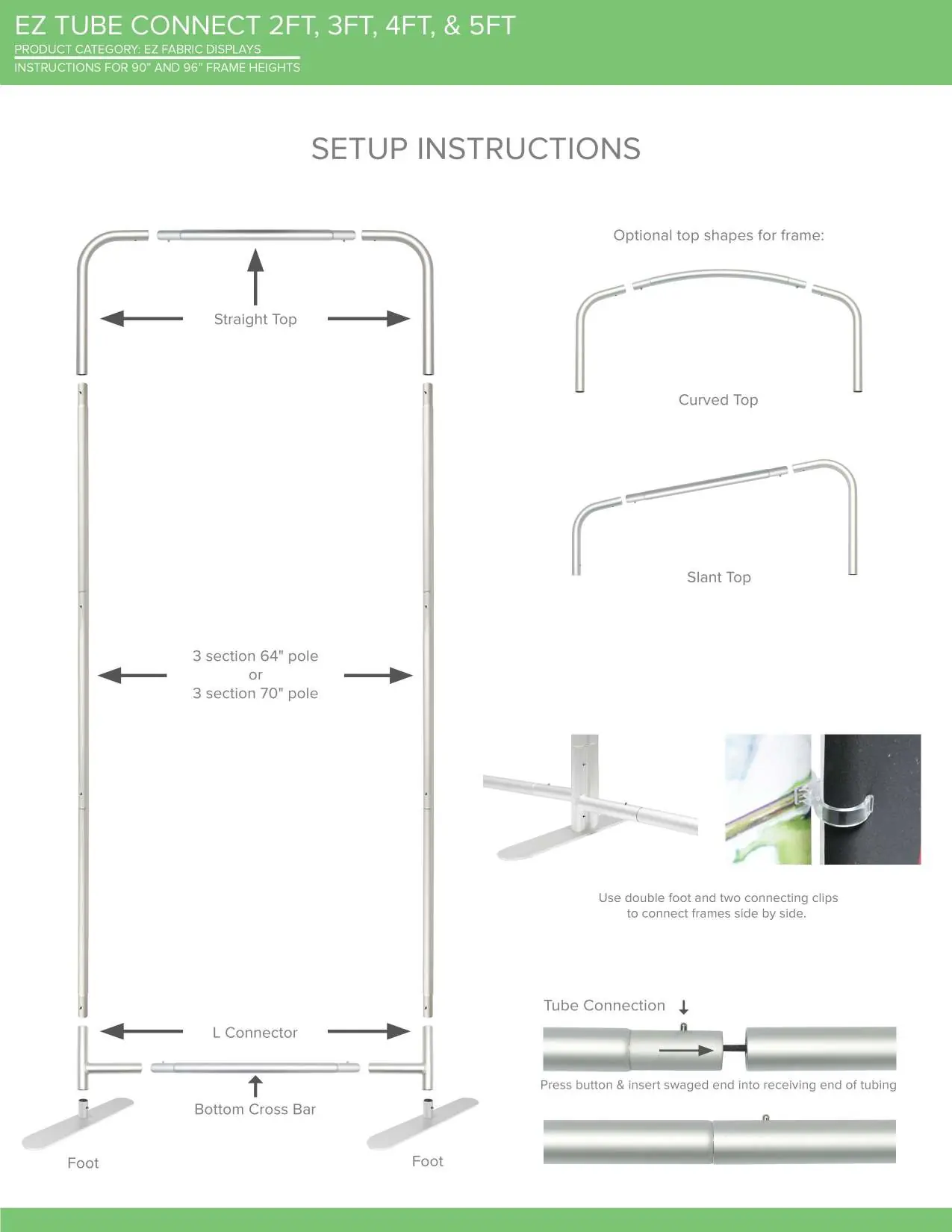

- Seite 3 zeigt die grundlegende Montage der Rahmen mit Druckknopf-Verbindung.
- Seite 4 und 5 zeigen die spezifische Nummerierung der Rohre für die runden Displays (Circle 5FT/7FT).
Modellkompatibilität
- System ist modular; Rahmen können mit Double Foot verbunden werden.
- Grafiken sind spezifisch für die jeweilige Rahmenform (gerade, rund, schräg).
