Bedienungsanleitung für SereneLife SLSPSKT100 Solar-Starter-Kit

Erfahren Sie, wie Sie das SereneLife SLSPSKT100 100W Solar-Starter-Kit installieren, anschließen und bedienen. Vollständige Anleitung zu Montage, Verkabelung und Controller-Einstellungen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das SereneLife SLSPSKT100 ist ein 100W Solar-Starter-Kit. Die Installation erfordert die Montage des Panels, den Anschluss an den 30A PWM-Controller und die Verbindung mit einer 12V/24V-Batterie. Die korrekte Reihenfolge der Verkabelung (Batterie zuerst) ist für den Schutz des Controllers essenziell. S. 1, 5, 8

Wichtigste Schritte

  • Installation des Panels S. 3, 4
  • Verkabelung des Systems S. 5, 8

Erste Inbetriebnahme

  • Batterie anschließen, dann Solarpanel, dann Last. S. 8

Probleme und Lösungen

Last funktioniert nicht

Modus-Einstellung prüfen, Batteriestand prüfen, Verkabelung prüfen.

S. 11

Wartung und Reset

  • Reinigung des Panels mit weichem Tuch und neutralem Wasser. S. 6

Technische Daten

Parameter Wert Hinweis Seiten
Leistung 100W Maximale Ausgangsleistung S. 13
Controller Strom 30A Maximaler Ladestrom S. 12

Wo es im PDF steht

  • Sicherheit und Einführung S. 2
  • Installation S. 3, 4, 5
  • Controller Bedienung S. 7, 8, 9, 10
  • Technische Daten S. 12, 13
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montageschritte für das Solarpanel mit Z-Halterungen. Seite 4 30A PWM Controller Seite 5 Schaltplan für den Anschluss von Solarpanel, Batterie und Last an den Controller. Seite 8

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Betriebsanweisungen für das SereneLife SLSPSKT100 100W Solar-Starter-Kit. Es ist für den Einsatz in Wohnmobilen, 4WD-Fahrzeugen, Booten und netzunabhängigen Systemen konzipiert. Bitte lesen Sie die Anleitung vor der Installation sorgfältig durch, um Schäden an den Komponenten zu vermeiden.

Sicherheitshinweise

  • Installationspersonal sollte isolierende Ausrüstung (z. B. isolierende Schuhe und Handschuhe) tragen, um Stromschläge zu vermeiden.
  • Das Solarpanel ist schwer und sollte von zwei Personen gehandhabt werden.
  • Installieren Sie das Modul nicht, wenn die Rückseite oder das Glas beschädigt ist (Brand- und Stromschlaggefahr).
  • Führen Sie keine Installation bei widrigen Wetterbedingungen (starker Wind, Regen, Schnee) durch.

Installation

Das System kann mit oder ohne Dachträger installiert werden. Verwenden Sie die mitgelieferten Z-Halterungen für die Montage des Panels. Achten Sie darauf, dass das Panel sicher befestigt ist.

Montageschritte für das Solarpanel mit Z-Halterungen.
Montageschritte für das Solarpanel mit Z-Halterungen.

Systemverkabelung

Die Reihenfolge der Verkabelung ist entscheidend, um den Controller nicht zu beschädigen:

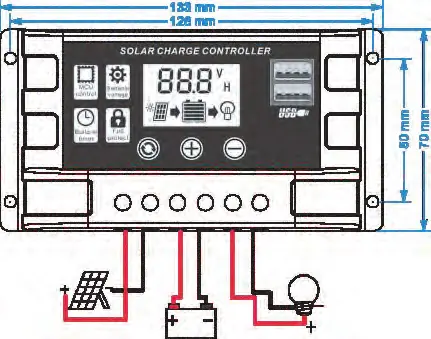

Schaltplan für den Anschluss von Solarpanel, Batterie und Last an den Controller.
Schaltplan für den Anschluss von Solarpanel, Batterie und Last an den Controller.
  1. Schließen Sie die Batterie an den Controller an (auf korrekte Polarität achten).
  2. Schließen Sie das Solarmodul an den Controller an (auf korrekte Polarität achten).
  3. Schließen Sie die Last an den Controller an (auf korrekte Polarität achten).

Beim Deinstallieren ist die umgekehrte Reihenfolge einzuhalten.

Bedienung des Controllers

Der 30A PWM-Controller verfügt über ein LCD-Display. Mit der MENU-Taste können Sie zwischen den Schnittstellen wechseln. Halten Sie die Taste gedrückt, um in den Einstellungsmodus für Parameter zu gelangen. Mit den UP/DOWN-Tasten können Werte angepasst werden.

30A PWM Controller
30A PWM Controller

Wartung

Solarpanele sind weitgehend selbstreinigend. In trockenen Gebieten oder bei geringer Neigung kann sich jedoch Staub oder Schmutz ansammeln. Reinigen Sie das Panel bei Bedarf mit einem weichen Tuch oder Schwamm und neutralem Wasser. Vermeiden Sie scheuernde Reinigungsmittel, um die Glasbeschichtung nicht zu zerkratzen.

Praktische Hilfe

Typische Probleme

Solarpanel zeigt beim Anschließen keinen Ladestrom an

Prüfen Sie die Verkabelung auf korrekte Polarität, stellen Sie sicher, dass die Panelspannung höher als die Batteriespannung ist und dass das Panel nicht verschattet ist.

Ladestrom ist sehr niedrig

Stellen Sie sicher, dass das Panel direkter Sonneneinstrahlung ausgesetzt ist. Bei hoher Batteriespannung geht der Controller in die Erhaltungsladung über, was den Strom reduziert.

Last funktioniert nicht

Prüfen Sie die Einstellung des Last-Arbeitsmodus (z. B. Lichtsteuerung), den Batteriestand und die Verkabelung auf Unterbrechungen oder Defekte.

Vor der Verwendung

  • Stellen Sie sicher, dass die Batterie eine Spannung von 12V oder 24V aufweist.
  • Installieren Sie den Controller so nah wie möglich an der Batterie, um Spannungsabfälle zu vermeiden.
  • Überprüfen Sie alle Kabelverbindungen auf korrekte Polarität.
  • Stellen Sie sicher, dass die Montagefläche für den Controller flach und gut belüftet ist.

Abbildungen und Diagramme

  • Schritt 1: Montage des Panels mit Z-Halterungen und Schrauben.
  • Schritt 3: Verkabelungsschema: Panel -> Controller -> Batterie/Last.

Modellkompatibilität

  • Geeignet für 12V/24V Blei-Säure-, Lithium-Ionen- und LiFePO4-Batterien.
  • Controller darf nur mit Solarpanel als Ladequelle verwendet werden.
