Installationsanleitung für Danfoss ETS 5M Vaillant Version Elektro-Expansionsventil
Erfahren Sie, wie Sie das Danfoss ETS 5M Vaillant Version Elektro-Expansionsventil korrekt installieren. Diese Anleitung enthält wichtige Sicherheitshinweise, technische Daten, Montageanweisungen, Lötverfahren und Anschlussbelegungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Danfoss ETS 5M Vaillant Version ist ein elektrisches Expansionsventil für Kältesysteme. Vor der Installation ist es zwingend erforderlich, die Sicherheitshinweise zu brennbaren Kältemitteln (wie R454C, R454A, R1234ze, R290, R32, R452B, R454B, R455A, R1234yf) zu beachten. Das Produkt ist für geschlossene Kältekreisläufe konzipiert, in denen kein Sauerstoff vorhanden ist. Es darf nicht direkt an eine AC/DC-Stromquelle angeschlossen werden, sondern muss über einen geeigneten Controller oder Treiber betrieben werden.
Technische Daten
- Max. Arbeitsdruck (PS/MWP): 4,9 MPa / 49 bar / 710 psig
- Kältemitteltemperatur: -30 °C bis 70 °C
- Zulässige Umgebungstemperatur: -30 °C bis 70 °C
- Schrittmotortyp: Unipolar
- Nennspannung: 21,1 V DC
- Phasenstrom: 113 mA
- Widerstand: 187 Ohm
Montage und Installation
Das Ventil muss innerhalb eines 90-Grad-Winkels zur vertikalen Achse montiert werden. Vor dem Löten muss das Ventil zwingend mit der manuellen Spule (Code 034G3803) in die offene Position gebracht werden.
Lötverfahren

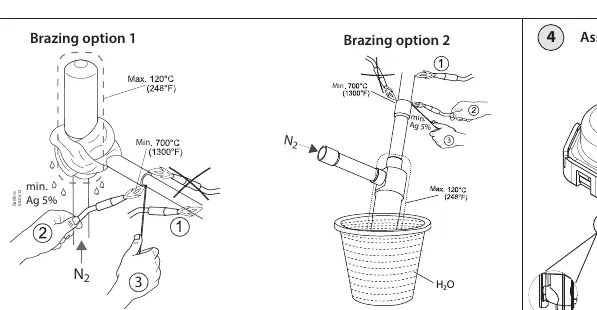

Beim Löten ist Stickstoff (N2) von der gegenüberliegenden Seite der Lötstelle einzuleiten, um Oxidation zu vermeiden. Achten Sie auf die Zeitbegrenzungen:
- Lötoption 1: Max. 30 Sekunden.
- Lötoption 2: Max. 15 Sekunden.
Elektrischer Anschluss
Der Anschluss erfolgt über den Schrittmotor. Beachten Sie die spezifische Sequenz für das Öffnen und Schließen des Ventils. Die Verkabelung erfolgt über die Farben Orange (A1), Braun (A3), Rot (B1), Schwarz (B3) und Weiß (Com). Betreiben Sie das Ventil niemals während der Montage oder Demontage.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Ventil vor dem Löten nicht geöffnet
Verwenden Sie die manuelle Spule (Code 034G3803), um das Ventil vor dem Löten in die offene Position zu bringen.
Überhitzung beim Löten
Halten Sie die Lötzeiten ein (max. 30 Sek. für Option 1, max. 15 Sek. für Option 2) und verwenden Sie Stickstoff (N2) zum Spülen.
Vor der Verwendung
- Prüfen Sie, ob das System für brennbare Kältemittel geeignet ist.
- Stellen Sie sicher, dass das Ventil nur in geschlossenen Kältekreisläufen verwendet wird.
- Verwenden Sie die manuelle Spule (034G3803), um das Ventil vor der Montage zu öffnen.
- Stellen Sie sicher, dass die Lötverbindungen unter Stickstoffatmosphäre (N2) hergestellt werden.
- Verwenden Sie einen geeigneten Controller/Treiber, keinen direkten Stromanschluss.
Technische Daten in der Praxis
- Max. Arbeitsdruck
- 4,9 MPa / 49 bar / 710 psig.
- Kältemitteltemperatur
- -30 °C bis 70 °C.
- Nennspannung
- 21,1 V DC.
Abbildungen und Diagramme
- Montagewinkel: Das Ventil muss innerhalb eines 90-Grad-Winkels zur vertikalen Achse montiert werden.

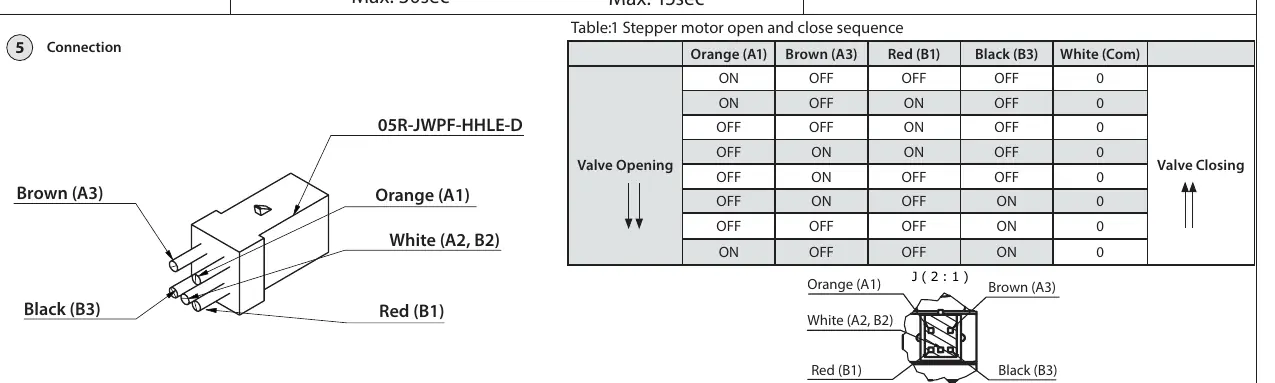

- Anschlussbelegung: Farbcodierung der Kabel (Orange, Braun, Rot, Schwarz, Weiß) für den Schrittmotor.
Modellkompatibilität
- Geeignet für brennbare Kältemittel wie R454C, R454A, R1234ze, R290, R32, R452B, R454B, R455A, R1234yf.
- Nur für geschlossene Kältekreisläufe ohne Sauerstoff gemäß EN 378 / ISO 5149.
