Bedienungsanleitung für Sealey SPI3S.V2 Batterieladegerät

Wichtige Informationen aus der Anleitung

Dieses Ladegerät ist für 12V-Blei-Säure- und Lithium-Ionen-Batterien (LiFePO4) konzipiert. Es verfügt über eine automatische Startfunktion und einen Erhaltungsmodus. Wichtig: Starten Sie das Fahrzeug nicht, während das Ladegerät an die Steckdose angeschlossen ist, da dies das Gerät und das Fahrzeug beschädigen kann. Verwenden Sie das Gerät nur in gut belüfteten Bereichen und halten Sie es von Funken und Flammen fern.

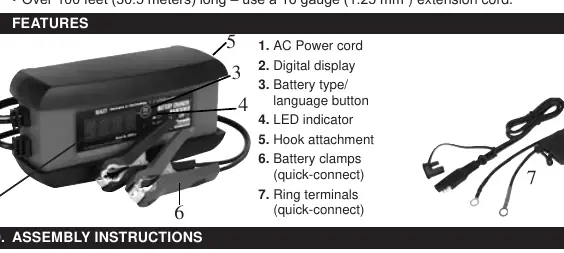

Produktmerkmale

Das Gerät umfasst folgende Komponenten:

• Netzkabel
• Digitale Anzeige
• Batterietyp-/Sprachtaste
• LED-Anzeige
• Aufhängevorrichtung
• Batterieklemmen (Schnellanschluss)
• Ringkabelschuhe (Schnellanschluss)

Vorbereitung und Standort

Stellen Sie das Ladegerät so weit wie möglich von der Batterie entfernt auf, wie es die DC-Kabel zulassen. Platzieren Sie das Gerät niemals direkt über der Batterie, da austretende Gase das Gehäuse korrodieren können. Stellen Sie sicher, dass der Bereich gut belüftet ist und keine brennbaren Materialien in der Nähe sind.

Anschluss und Ladevorgang

Das Ladegerät verfügt über keinen Ein-/Ausschalter. Der Betrieb wird durch das Einstecken in die Steckdose gesteuert.

Anschluss bei eingebauter Batterie

1. Prüfen Sie die Polarität der Batteriepole.
2. Verbinden Sie bei einem negativ geerdeten Fahrzeug zuerst die rote (positive) Klemme mit dem Pluspol der Batterie.
3. Verbinden Sie die schwarze (negative) Klemme mit dem Fahrzeugchassis oder Motorblock, fernab von Kraftstoffleitungen.
4. Schließen Sie das Netzkabel an die Steckdose an.

Anschluss bei ausgebauter Batterie

1. Verbinden Sie die rote (positive) Klemme mit dem Pluspol der Batterie.
2. Verbinden Sie die schwarze (negative) Klemme mit dem Minuspol der Batterie.
3. Schließen Sie das Netzkabel an die Steckdose an.

Bedienung und Anzeigen

Verwenden Sie die Batterietyp-Taste, um zwischen Blei-Säure und Lithium-Ionen zu wählen. Die LED-Anzeige gibt Auskunft über den Status:

• Grün leuchtend: Gerät ist angeschlossen und lädt.
• Grün pulsierend: Batterie ist voll geladen, Gerät im Erhaltungsmodus.
• Grün blinkend: Ladevorgang abgebrochen.

Wartung und Lagerung

Das Gerät ist wartungsfrei und enthält keine vom Benutzer zu reparierenden Teile. Reinigen Sie das Gehäuse und die Kabel bei Bedarf mit einem trockenen Tuch. Lagern Sie das Gerät an einem kühlen, trockenen Ort und achten Sie darauf, dass die Kabel nicht geknickt oder beschädigt werden.

Fehlerbehebung

Bei Problemen prüfen Sie zunächst die Verbindungen. Wenn das Display "CONNECT CLAMPS" anzeigt, reinigen Sie die Klemmen und prüfen Sie den festen Sitz. Bei "CHARGE ABORTED-BAD BATTERY" ist die Batterie möglicherweise zu groß für das Ladegerät oder defekt.

Technische Daten

Das Gerät arbeitet mit einer Eingangsspannung von 230V und liefert einen Ausgang von 12V bei 3A. Es ist nach IP64 geschützt und für Blei-Säure-Batterien von 12-59Ah sowie LiFePO4-Batterien von 3-50Ah geeignet.
