Bedienungsanleitung für Sealey SPI10S 12V Intelligentes Batterieladegerät
Schnellstart-Anleitung für das Sealey SPI10S 12V intelligente Batterieladegerät. Erfahren Sie alles über Sicherheit, Anschluss, Ladevorgang und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Sealey SPI10S ist ein mikroprozessorgesteuertes, intelligentes Batterieladegerät für 12V-Blei-Säure-Batterien (einschließlich AGM, GEL, Calcium und Stop/Start) mit einer Kapazität von 10-230Ah. Das Gerät verfügt über eine automatische Lade- und Erhaltungsfunktion (Float Mode), die die Batterie sicher geladen hält. Es ist für den Einsatz in Fahrzeugen, Motorrädern und anderen Anwendungen konzipiert.
Sicherheitshinweise
- Funkenbildung vermeiden: Niemals in der Nähe von brennbaren Gasen oder Flüssigkeiten verwenden.
- Batteriesäure: Bei Kontakt mit Haut oder Augen sofort mit viel Wasser spülen und einen Arzt aufsuchen.
- Anschluss: Das Ladegerät darf nicht verwendet werden, wenn Kabel oder Stecker beschädigt sind.
- Belüftung: Während des Ladevorgangs für ausreichende Belüftung sorgen, um explosive Gase zu vermeiden.
- Nicht-aufladbare Batterien: Versuchen Sie niemals, nicht-aufladbare Batterien zu laden.
Vorbereitung und Anschluss
Vor dem Laden müssen die Kabel vollständig abgewickelt werden. Reinigen Sie die Batteriepole bei Korrosion.
- Fahrzeugbatterie: Bestimmen Sie die Erdung des Fahrzeugs. Bei negativer Erdung: Verbinden Sie die rote (+) Klemme mit dem Pluspol der Batterie und die schwarze (-) Klemme mit dem Fahrzeugchassis oder Motorblock, fernab von der Batterie und Kraftstoffleitungen.
- Batterie außerhalb des Fahrzeugs: Verbinden Sie die Klemmen direkt mit den Batteriepolen (Rot an Plus, Schwarz an Minus).
- Netzanschluss: Erst nach dem korrekten Anschluss an die Batterie das Ladegerät mit der Netzsteckdose verbinden.
Bedienfeld
Das Bedienfeld umfasst eine Digitalanzeige, eine Sprachwahltaste, eine LED-Statusanzeige und Schnellanschluss-Batterieklemmen. Die LED-Anzeige gibt Auskunft über den Status: Dauerhaft grün bedeutet Laden, pulsierend grün bedeutet Erhaltungsmodus, blinkend grün signalisiert einen Ladeabbruch.
Wartung und Fehlerbehebung
Das Gerät ist wartungsfrei. Reinigen Sie das Gehäuse und die Klemmen bei Bedarf mit einem trockenen Tuch. Bei Fehlern wie 'CHARGE ABORTED' prüfen Sie, ob die Batterie defekt, zu groß oder falsch angeschlossen ist. Bei 'CONNECT CLAMPS' stellen Sie sicher, dass die Klemmen festen Kontakt haben und die Sicherung intakt ist.
Herstellerinformationen
Sealey
Praktische Hilfe
Typische Probleme
Ladegerät startet nicht / Display zeigt 'CONNECT CLAMPS'
Prüfen Sie, ob die Klemmen fest und sauber am Akku angeschlossen sind. Überprüfen Sie die interne Sicherung.
Display zeigt 'CHARGE ABORTED-BAD BATTERY'
Die Batterie ist möglicherweise zu groß, sulfatiert oder hat einen Kurzschluss. Lassen Sie die Batterie prüfen.
Ladegerät schaltet sich nicht ein
Prüfen Sie die Netzsteckdose und das Netzkabel auf Beschädigungen oder lockere Verbindungen.
Vor der Verwendung
- Prüfen Sie, ob die Batteriespannung 12V beträgt.
- Reinigen Sie die Batteriepole bei Korrosion.
- Stellen Sie sicher, dass das Ladegerät auf einer stabilen, trockenen Oberfläche steht.
- Entwickeln Sie die Kabel vollständig ab.
- Stellen Sie sicher, dass das Fahrzeug ausgeschaltet ist.
Abbildungen und Diagramme

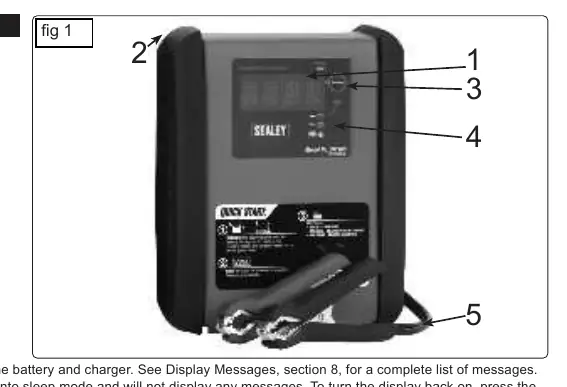

- Fig 1 zeigt das Bedienfeld mit Digitalanzeige (1), Haken (2), Sprachwahltaste (3), LED-Statusanzeige (4) und Batterieklemmen (5).
Modellkompatibilität
- Geeignet für Blei-Säure, Calcium, AGM/GEL, Leisure und Stop/Start Batterien.
- Nicht für Lithium-Ionen-Batterien oder Trockenzellen geeignet.
