Ersatzteilliste für Sealey RoadStart 12V Starthilfegerät RS103B.V2
Detaillierte Ersatzteilübersicht und Explosionszeichnung für das Sealey RoadStart 12V Starthilfegerät RS103B.V2. Identifizieren Sie Komponenten wie Batterien, Ladegeräte und Sicherungen für Wartungszwecke.
Inhaltsverzeichnis
Wichtige Informationen zur Ersatzteilliste
Dieses Dokument dient als offizielle Ersatzteilliste für das Sealey RoadStart 12V Starthilfegerät, Modell RS103B.V2. Es enthält eine Explosionszeichnung des Geräts sowie eine detaillierte Auflistung aller verfügbaren Komponenten. Bitte beachten Sie, dass dieses Dokument keine Bedienungsanleitung ist, sondern der Identifikation von Ersatzteilen dient.
Sicherheitshinweise
Wichtig: Die Reparatur und der Austausch von Ersatzteilen dürfen nur von einer fachkundigen Person durchgeführt werden. Eine unsachgemäße Handhabung kann zu Schäden am Gerät oder zu Sicherheitsrisiken führen. Für Schäden, die durch unsachgemäßen Gebrauch entstehen, wird keine Haftung übernommen. Die Garantie beträgt 12 Monate ab Kaufdatum.

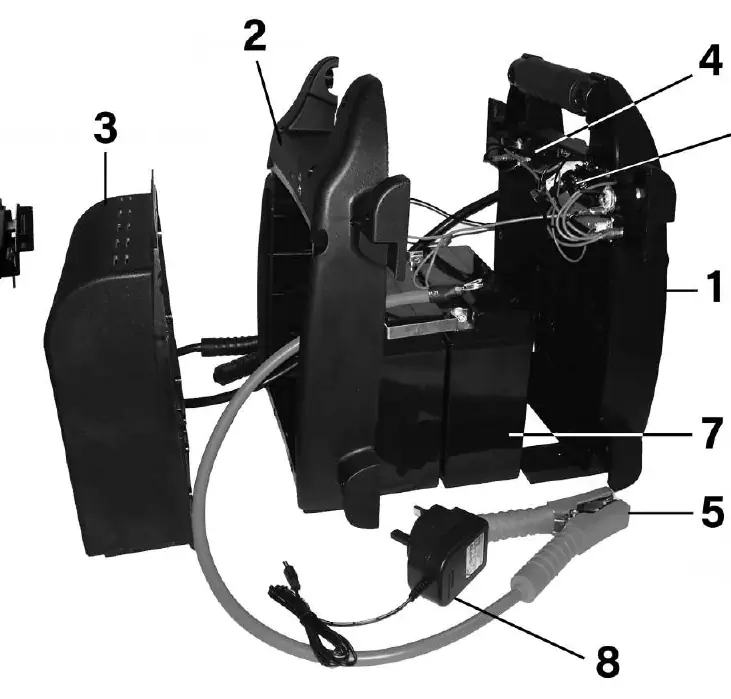

Explosionszeichnung und Komponenten
Die Explosionszeichnung zeigt die interne Struktur des Starthilfegeräts. Die nummerierten Teile im Diagramm entsprechen der folgenden Liste:
- 1: Frontgehäuse (RS103B.01)
- 2: Rückgehäuse (RS103B.02)
- 3: Sicherungsbox-Panel (RS103B-V2-03)
- 4: Drehschalter Ein/Aus (RS1B.04)
- 5: Plus- und Minusklemmen-Einheit (RS105B-V2-05)
- 6: Leiterplatte (PCB), 65 x 50mm (RS1B.06)
- 7: 2x Batterie, 12V, 19Ah/228Wh (RS103B.B)
- 8: Netzladegerät UK 15V DC 0.8A (RS1B.CHARGER)
- 9: Sicherungsbox (RS105B-V2-FB)
- Nicht abgebildet: Sicherung (RS105B-V2-FUSE)
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Sealey
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Sicherung (RS105B-V2-FUSE) oder den Zustand der Batterien (RS103B.B).
Vor der Verwendung
- Prüfen Sie, ob das Gehäuse (Front/Back Case) beschädigt ist.
- Stellen Sie sicher, dass die Klemmen (Clamp Assembly) intakt sind.
- Verwenden Sie nur das spezifizierte Ladegerät (15V DC 0.8A).
