Bedienungsanleitung für Sealey AUTOCHARGE1200HF Batterieladegerät
Schnelle Hilfe und Bedienungsanleitung für das Sealey AUTOCHARGE1200HF Batterieladegerät. Erfahren Sie alles über Anschluss, Lademodi, Fehlercodes und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Sealey AUTOCHARGE1200HF ist ein intelligentes Batterieladegerät und Erhaltungsladegerät für 12V- und 24V-Batterien. Vor der Verwendung ist es zwingend erforderlich, die Sicherheitsanweisungen zu lesen, insbesondere im Umgang mit Blei-Säure-Batterien, da diese explosive Gase erzeugen können. Stellen Sie sicher, dass das Gerät in einer gut belüfteten Umgebung verwendet wird und die Lüftungsschlitze nicht abgedeckt sind. Das Gerät darf nicht von Kindern ohne Aufsicht verwendet werden.
Einleitung und Spezifikationen
Das Gerät verfügt über ein digitales Display, das den Ladestatus und den Ausgangsstrom anzeigt. Es ist für EFB-, AGM/GEL-, Lithium- und herkömmliche Blei-Säure-Batterien geeignet. Wichtige technische Daten:
- Batteriebereich: 1,3 - 400 Ah
- Ausgangsspannung: 12V / 24V
- Ladestrom: 12A bei 12V, 6A bei 24V
- Schutzart: IP20
- Netzspannung: 230V
Bedienung und Lademodi
Das Gerät bietet verschiedene Lademodi, die über die Tasten am Bedienfeld ausgewählt werden können:
- Taste 1: Enter / Exit (Start/Stopp des Ladevorgangs)
- Taste 3: Batterietyp (STD, AGM, GEL, Lithium)
- Taste 4: Spannungsauswahl (12V, 24V)
- Taste 5: Stromauswahl (2A, 4A, 8A, 12A, Auto)
Der Ladevorgang erfolgt in 9 Stufen: Entsulfatierung, Laden bis 25%, 50%, 75%, Analyse, Rekonditionierung, Laden bis 100%, Diagnose und Erhaltungsladung.
Anschluss an die Batterie
Wichtig: Das Ladegerät sollte immer zuerst an die Batterie angeschlossen werden, bevor es mit dem Stromnetz verbunden wird.
- Negative Erdung (Standard): Verbinden Sie die rote (+) Klemme mit dem Pluspol und die schwarze (-) Klemme mit dem Minuspol oder dem Fahrzeugchassis.
- Positive Erdung: Verbinden Sie die schwarze (-) Klemme mit dem Minuspol und die rote (+) Klemme mit dem Pluspol oder dem Fahrzeugchassis.
- Nicht im Fahrzeug: Verbinden Sie die rote (+) Klemme mit dem Pluspol und die schwarze (-) Klemme mit dem Minuspol.

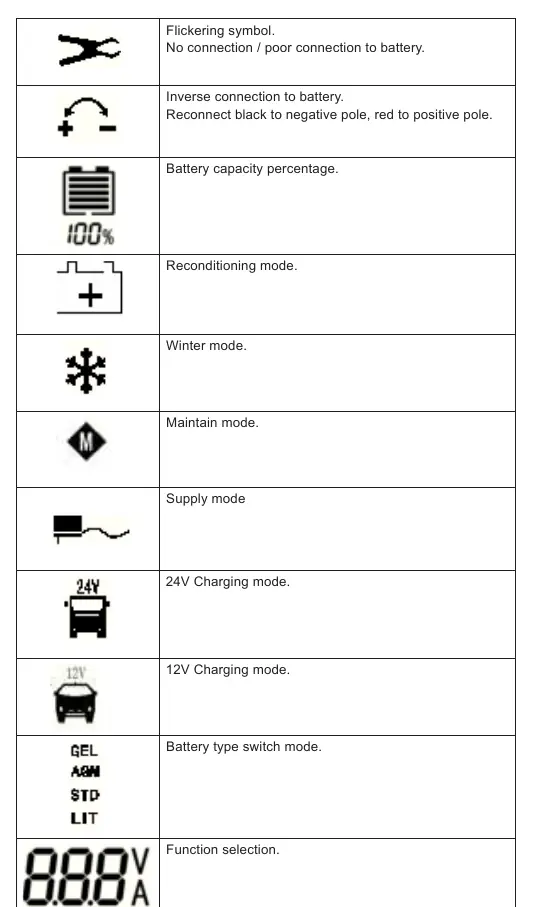

LCD-Anzeige und Fehlercodes
Das Display zeigt verschiedene Symbole für den Status an, wie z.B. Ladefortschritt, Wintermodus oder Versorgungsmodus. Bei Fehlern werden Codes angezeigt:
- F01: Kurzschlussschutz
- F02: Überspannungsschutz
- F03: Überstromschutz
- F04: Übertemperaturschutz
- F05: Überzeit-Laden
- F06: Verpolungsschutz
Wartung und Fehlerbehebung
Trennen Sie das Gerät vor jeder Wartung vom Stromnetz. Reinigen Sie das Gehäuse und die Klemmen mit einem trockenen Tuch. Bei Problemen wie "Keine Reaktion beim Einschalten" prüfen Sie die Netzverbindung. Wenn ein Fehlersymbol dauerhaft leuchtet, prüfen Sie die Polarität der Anschlüsse. Bei blinkenden Symbolen prüfen Sie die Kabel auf Beschädigungen.
Herstellerinformationen
Sealey
Praktische Hilfe
Typische Probleme
Keine Reaktion beim Einschalten
Netzanschluss und Stromversorgung prüfen. Wenn das Problem besteht, an den Sealey-Händler wenden.
Symbol für falsche Polarität leuchtet dauerhaft
Batterieanschlüsse vertauscht. Klemmen korrekt an Plus- und Minuspol anschließen.
Blinkendes Symbol
Verbindung zur Batterie prüfen, Kabel auf Brüche untersuchen.
Modus kann nicht ausgewählt werden
Modus kann nur geändert werden, wenn die Batterie nicht angeschlossen ist.
Vor der Verwendung
- Vor dem Anschließen sicherstellen, dass die Ausgangsspannung des Ladegeräts mit der Batteriespannung übereinstimmt.
- Batterieflüssigkeitsstand prüfen (falls Kappen vorhanden) und ggf. mit destilliertem Wasser auffüllen.
- Sicherstellen, dass der Arbeitsbereich gut belüftet ist.
- Klemmen und Kabel auf Verschleiß oder Beschädigungen prüfen.
- Metallische Gegenstände (Ringe, Uhren) ablegen.
- Sicherstellen, dass das Ladegerät auf einer stabilen Oberfläche steht.
Technische Daten in der Praxis
- 12A @ 12V / 6A @ 24V
- Maximaler Ladestrom je nach gewählter Spannung.
Abbildungen und Diagramme
- Das Bedienfeld (Seite 2) zeigt die Tasten 1-6 für Steuerung, Display, Batterietyp, Spannung, Stromstärke und Modus.
- Das 9-Stufen-Ladediagramm (Seite 3) illustriert den Prozess von der Entsulfatierung bis zur Erhaltungsladung.
Modellkompatibilität
- Geeignet für EFB, AGM/GEL (Stop/Start), Lithium und konventionelle Blei-Säure-Batterien.
- Nicht für nicht wiederaufladbare Batterien verwenden.
- Nicht gleichzeitig Batterien unterschiedlicher Kapazität oder Entladungsniveaus laden.
