Bedienungsanleitung für Sealey MC135 Hydraulik-Motorradheber

Wichtige Informationen aus der Anleitung

Der Sealey MC135 ist ein hydraulischer Heber für Off-Road- und Trial-Motorräder mit einer maximalen Tragfähigkeit von 135 kg. Vor der Verwendung ist es zwingend erforderlich, die Sicherheitshinweise zu lesen. Der Heber darf nur auf festem, ebenem Untergrund (vorzugsweise Beton) verwendet werden. Stellen Sie sicher, dass das Motorrad korrekt gesichert ist und der Schwerpunkt über der Plattform liegt.

Technische Daten

• Modell: MC135
• Tragfähigkeit: 135 kg
• Minimale Höhe: 335 mm
• Maximale Höhe: 895 mm
• Plattformbreite: 350 mm
• Plattformlänge: 410 mm

Montage

1. Fußpedal: Setzen Sie das Hubpedal in die Buchse ein und sichern Sie es mit der Schraube (siehe Abb. 1). Hinweis: Das Pedal sollte bei abgesenktem Heber montiert werden.
2. Ankerpunkte: Befestigen Sie die zwei Ankerpunkt-Halterungen an der Plattform. Verwenden Sie vier Muttern pro Halterung (eine auf jeder Seite der Plattform). Wählen Sie die Position, die am besten zu den Fußrasten Ihres Motorrads passt (siehe Abb. 2).

Vor der ersten Inbetriebnahme

Um Luft aus dem Hydraulikkreislauf zu entfernen, führen Sie vor dem ersten Gebrauch folgende Schritte durch:

• Drücken Sie das Ablassventilpedal vollständig durch.
• Pumpen Sie das Hubpedal 15 bis 20 Mal.
• Testen Sie den Heber ohne Last, indem Sie ihn auf die volle Höhe anheben und wieder absenken.

Bedienung

1. Positionieren Sie den Heber auf einem geeigneten, ebenen Untergrund.
2. Schieben Sie das Motorrad über den Heber, sodass der Schwerpunkt mittig auf der Plattform liegt.
3. Pumpen Sie das Hubpedal, um die Plattform bis zur Unterseite des Motorrads anzuheben.
4. Sichern Sie das Motorrad mit den verstellbaren 'J-Haken' an den Fußrasten und den Ankerpunkten der Plattform. Falls dies nicht möglich ist, verwenden Sie geeignete Spanngurte.
5. Pumpen Sie weiter, um das Motorrad auf die gewünschte Höhe zu heben.
6. Sicherung: Führen Sie bei Erreichen der gewünschten Höhe die Verriegelungsstange in die Löcher am Rahmen ein, um ein versehentliches Absenken zu verhindern. Es gibt vier Positionen: 490, 660, 780 und 895 mm.

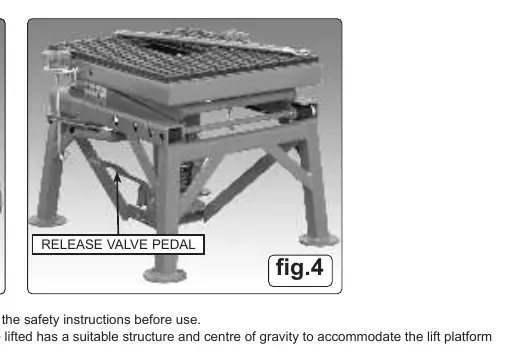

7. Absenken: Entfernen Sie die Verriegelungsstange. Drücken Sie das Ablassventilpedal langsam, um den Heber kontrolliert abzusenken. Je weiter das Pedal gedrückt wird, desto schneller senkt sich der Heber.

Wartung und Pflege

• Lagern Sie den Heber bei Nichtgebrauch in der niedrigsten Position, um Korrosion an Kolben und Zylinder zu minimieren.
• Halten Sie den Heber sauber und schmieren Sie alle beweglichen Teile mit säurefreiem Öl.
• Überprüfen Sie vor jedem Gebrauch alle Teile auf Beschädigungen.
• Hydrauliköl prüfen: Stellen Sie den vollständig abgesenkten Heber auf eine ebene Fläche. Entfernen Sie den Einfüllstopfen. Der korrekte Ölstand reicht bis zum Einfüllloch. Verwenden Sie nur hochwertiges Hydrauliköl (z. B. Sealey Hydraulic Oil). Verwenden Sie niemals Bremsflüssigkeit.
