Einbauanleitung für Scosche GM1583 Chevrolet Monte Carlo 2000-Up

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe für das Scosche GM1583 Montage-Kit, das speziell für den Chevrolet Monte Carlo (ab Baujahr 2000) entwickelt wurde. Es enthält Anweisungen für den Ausbau des Werksradios sowie den Austausch der Lautsprecher in den Vordertüren und auf der Heckablage.

Vorbereitung

Bevor Sie mit den Arbeiten beginnen, führen Sie folgende Schritte durch:

• Klemmen Sie den Minuspol der Fahrzeugbatterie ab, um Kurzschlüsse zu vermeiden.
• Stellen Sie sicher, dass Sie über geeignetes Werkzeug verfügen, insbesondere Panel-Entfernungswerkzeuge, einen Phillips-Schraubendreher sowie Torx-Schraubendreher (#30 und T15).

Radioausbau und Installation

Das Werksradio ist als GM-übergroßes Modell ausgeführt. Für den Einbau eines Nachrüstradios wird ein Installations-Kit empfohlen.

1. Entfernen Sie eine Phillips-Schraube aus dem Handschuhfach.
2. Entfernen Sie die Zylinderabdeckung um das Zündschloss.
3. Entfernen Sie zwei Phillips-Schrauben unter der Lenksäulenabdeckung und nehmen Sie die Abdeckung ab.
4. Entfernen Sie die Sicherungsabdeckung und lösen Sie die dahinterliegende Phillips-Schraube.
5. Stellen Sie die Lenksäule nach unten und entfernen Sie die Armaturenbrettblende. Trennen Sie den Warnblinkschalter und nehmen Sie das Panel ab.

Einbau der Lautsprecher in den Vordertüren

Die Werkslautsprecher sind 6,5-Zoll-4-Loch-Pin-Cushion-Treiber mit einem 1,25-Zoll-Hochtöner. Für den Einbau von Nachrüst-Lautsprechern ist ein Adapter erforderlich.

1. Entfernen Sie zwei #30 Torx-Schrauben aus der Türarmlehne.
2. Entfernen Sie drei Push-Pin-Befestigungen an der hinteren Kante der Türverkleidung.
3. Verwenden Sie ein Panel-Entfernungswerkzeug, um die Türverkleidung abzuhebeln, anzuheben und zu trennen.
4. Entfernen Sie vier T15 Torx-Schrauben vom Lautsprecher, trennen Sie die Verbindung und nehmen Sie den Lautsprecher heraus.

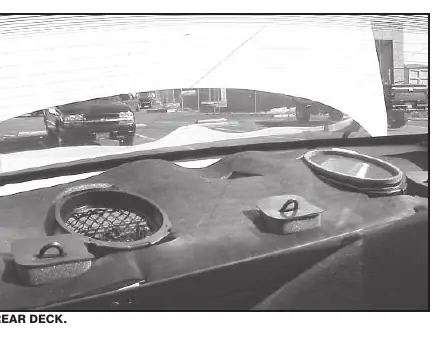

Einbau der Lautsprecher auf der Heckablage

Die Werkslautsprecher sind 6x9-Zoll-Modelle. Ein Adapter (empfohlen: Scosche SA69) ist für den Einbau von 5,25- oder 6,5-Zoll-Lautsprechern erforderlich.

1. Klappen Sie beide Rücksitze um und entfernen Sie vier 10-mm-Schrauben hinter dem Sitzpolster.
2. Klappen Sie den Sitz hoch und entfernen Sie das untere Sitzpolster, indem Sie auf die Vorderseite drücken und nach oben ziehen. Entfernen Sie zwei 10-mm-Bolzen, die das obere Sitzpolster halten.
3. Verwenden Sie ein Panel-Entfernungswerkzeug, um drei Kunststoffbefestigungen an der Vorderseite der Heckablage zu lösen, ziehen Sie diese nach oben und entfernen Sie die Ablage.
4. Entfernen Sie vier Phillips-Schrauben vom Lautsprecher, trennen Sie die Verbindung und nehmen Sie den Lautsprecher heraus.

Technische Spezifikationen

Die Einbauumgebung für das Radio ist für GM-übergroße Geräte ausgelegt. Die Lautsprecheröffnungen in den Türen und auf der Heckablage sind für spezifische Werksadapter vorgesehen, die bei Nachrüstungen durch entsprechende Montage-Kits ersetzt werden müssen.
