Bedienungsanleitung für USV Schneider Electric Easy UPS SMV Series
Erfahren Sie, wie Sie die Schneider Electric Easy UPS SMV Serie (750-3000 VA) installieren, anschließen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Schritte zur Inbetriebnahme, Fehlerbehebung bei Fehlermeldungen und...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Easy UPS SMV Serie ist eine USV für PCs. Zur Inbetriebnahme muss die Batterie angeschlossen, das Gerät direkt an eine Wandsteckdose angeschlossen und vor der ersten Nutzung 8 Stunden geladen werden. S. 5
Wichtigste Schritte
- Batterie anschließen S. 5
- Erstes Laden S. 5
Erste Inbetriebnahme
- Batterie verbinden, an Wandsteckdose anschließen, 8 Stunden laden, ON/OFF-Taste drücken. S. 5
Probleme und Lösungen
Err 01
Lüfterfehler: Gerät ausschalten, reinigen, neu starten.
S. 7
Err 02
Wechselrichter-Kurzschluss: Nicht benötigte Geräte trennen, neu starten.
S. 7Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| Err 01 | Lüfterfehler | Gerät ausschalten, reinigen, neu starten. | S. 7 |
| Err 02 | Wechselrichter-Kurzschluss | Nicht benötigte Geräte trennen, neu starten. | S. 7 |
| Err 03 | Wechselrichter-Überspannung | Technischen Support kontaktieren. | S. 7 |
Wartung und Reset
- Batterie alle 5 Jahre oder bei Bedarf ersetzen. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 220/230/240VAC | Nennspannung | S. 6 |
| Wellenform | Pure Sine Wave | Ausgangswellenform | S. 6 |
Wo es im PDF steht
- Sicherheitshinweise S. 1, 2
- Installation S. 5
- Technische Daten S. 6
- Fehlerbehebung S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Schneider Electric Easy UPS SMV Serie ist eine unterbrechungsfreie Stromversorgung (USV), die ausschließlich für den Innenbereich und für PCs konzipiert ist. Vor der Installation müssen die Sicherheitshinweise beachtet werden, insbesondere im Umgang mit Batterien, da diese bei unsachgemäßer Handhabung ein Risiko für Stromschläge oder Kurzschlüsse darstellen können.
Produktübersicht

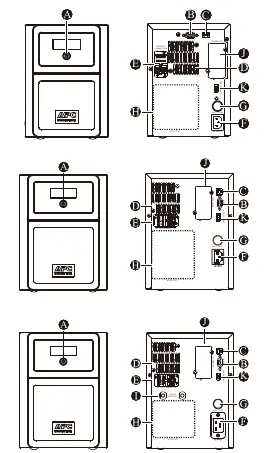

Die USV verfügt über ein LCD-Display zur Statusanzeige (On-Line Modus, Batteriemodus, AVR, Kapazität, Last, Fehler). Auf der Rückseite befinden sich Anschlüsse wie USB, RS-232, AC-Eingang, Batterieanschluss und bei einigen Modellen ein Ausgangs-Leistungsschalter.
Installation und Inbetriebnahme
- Inspektion: Installieren Sie das Gerät in einer kontrollierten Umgebung ohne übermäßigen Staub, korrosive Luft oder leitfähigen Staub. Nicht im Freien verwenden.
- Batterieanschluss: Ziehen Sie den Batteriegriff nach oben und schieben Sie ihn in das Gerät, um die Batterie zu verbinden. Dies muss vor dem Betrieb erfolgen.
- Stromanschluss: Schließen Sie das Netzkabel direkt an eine geerdete Wandsteckdose an. Verwenden Sie keine Überspannungsschutzgeräte oder Mehrfachsteckdosen.
- Erste Inbetriebnahme: Drücken Sie die ON/OFF-Taste für 1-3 Sekunden. Laden Sie die Batterie vor der ersten Nutzung mindestens 8 Stunden lang auf.
Betrieb und Software
Die USV bietet eine Kaltstartfunktion, um angeschlossene Geräte bei Stromausfall über die Batterie zu versorgen, wenn das Gerät ausgeschaltet ist. Über die mitgelieferte Management-Software können Sie das System überwachen und Einstellungen vornehmen. Die USV verfügt zudem über eine Trockenkontakt-Schnittstelle, die je nach Betriebsmodus (AC-Modus, Backup-Modus, Batteriewarnung) unterschiedliche PIN-Kombinationen aktiviert.
Fehlerbehebung und Statusanzeigen
Das Gerät gibt akustische Signale aus, um den Status zu kommunizieren:
- Piepen alle 2 Sekunden: USV läuft im Batteriemodus.
- Dauerhaftes Piepen: Niedriger Batteriestand, Daten speichern und System herunterfahren.
- Dauerhafter Ton mit Symbol: Überlastung der Ausgänge.
- Fehlercodes (Err): Err 01 (Lüfterfehler), Err 02 (Wechselrichter-Kurzschluss), Err 03 (Wechselrichter-Überspannung).
Bei Fehlern sollte das Gerät ausgeschaltet, gereinigt oder die Last reduziert werden. Wenn der Fehler bestehen bleibt, kontaktieren Sie den technischen Support.
Wartung und Sicherheit
Die Batterie sollte alle 5 Jahre oder bei entsprechender Anzeige ausgetauscht werden. Verwenden Sie nur Batterien des gleichen Typs. Bei Transport oder Wartung muss die USV ausgeschaltet, vom Stromnetz getrennt und die Batterie abgeklemmt werden.
Herstellerinformationen
Schneider Electric
Praktische Hilfe
Typische Probleme
USV lässt sich nicht einschalten
Drücken Sie die ON/OFF-Taste. Prüfen Sie, ob das Netzkabel fest sitzt und die Steckdose Strom führt.
Angeschlossene Geräte verlieren Strom
Überlastung prüfen. Trennen Sie nicht benötigte Geräte und schließen Sie diese nacheinander wieder an.
Err 01 (Lüfterfehler)
Gerät ausschalten, Staub/Fremdkörper am Lüfter entfernen, neu starten.
Err 02 (Wechselrichter-Kurzschluss)
Nicht benötigte Geräte trennen, Gerät ausschalten und neu starten.
Vor der Verwendung
- Umgebung prüfen: Innenbereich, kontrollierte Temperatur/Feuchtigkeit, staubfrei.
- Batterie anschließen: Griff nach oben ziehen und in das Gerät schieben.
- Stromanschluss: Direkt an die Wandsteckdose, keine Mehrfachsteckdosen.
- Ladezeit: Vor der ersten Nutzung mindestens 8 Stunden laden.
- Geräteauswahl: Keine Drucker, Heizungen oder Kopierer anschließen.
Technische Daten in der Praxis
- Transferzeit
- Typisch 2-6 ms, maximal 12 ms.
- Frequenzbereich
- 45-65 Hz (automatische Erkennung).
Modellkompatibilität
- Nur für PCs konzipiert.
- Nicht für Drucker, Heizungen oder Kopierer geeignet.
