Bedienungsanleitung für den Lexium 17D HP Servoverstärker
Umfassender Leitfaden für den Lexium 17D HP Servoverstärker von Schneider Electric. Enthält Informationen zu Installation, Verkabelung, Inbetriebnahme, Fehlerbehebung und technischen Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Lexium 17D HP ist ein Servoverstärker für bürstenlose Servomotoren. Die Anleitung deckt die Installation, Verkabelung, Inbetriebnahme und Fehlerbehebung ab. S. 15, 16
Wichtigste Schritte
- DC-Link Kondensatoren reconditionieren S. 27
- Restart-Sperre -AS- aktivieren S. 24, 78
Erste Inbetriebnahme
- Schnelle Inbetriebnahme (Quick Tuning) S. 87, 88
Probleme und Lösungen
Motor dreht nicht
Antrieb nicht aktiviert, Kabelbruch, falsche Phasenfolge, Bremse nicht gelöst.
S. 99Wartung und Reset
- DC-Link Kondensatoren reconditionieren S. 27
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Ausgangsstrom (RMS) | 40 A / 70 A | Kontinuierlicher Ausgangsstrom je nach Modell. | S. 109 |
Wo es im PDF steht
- Inhaltsverzeichnis S. 5, 6, 7, 8
- Installation S. 31, 32, 33, 34
- Verkabelung S. 41, 42, 43, 44
- Fehlerbehebung S. 93, 94, 95, 96
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als umfassende Anleitung für den Lexium 17D HP Servoverstärker. Es deckt alle Aspekte von der Installation über die Verkabelung bis hin zur Inbetriebnahme und Fehlerbehebung ab. Beachten Sie unbedingt die Sicherheitshinweise, insbesondere die Gefahren durch elektrische Schläge und heiße Oberflächen.

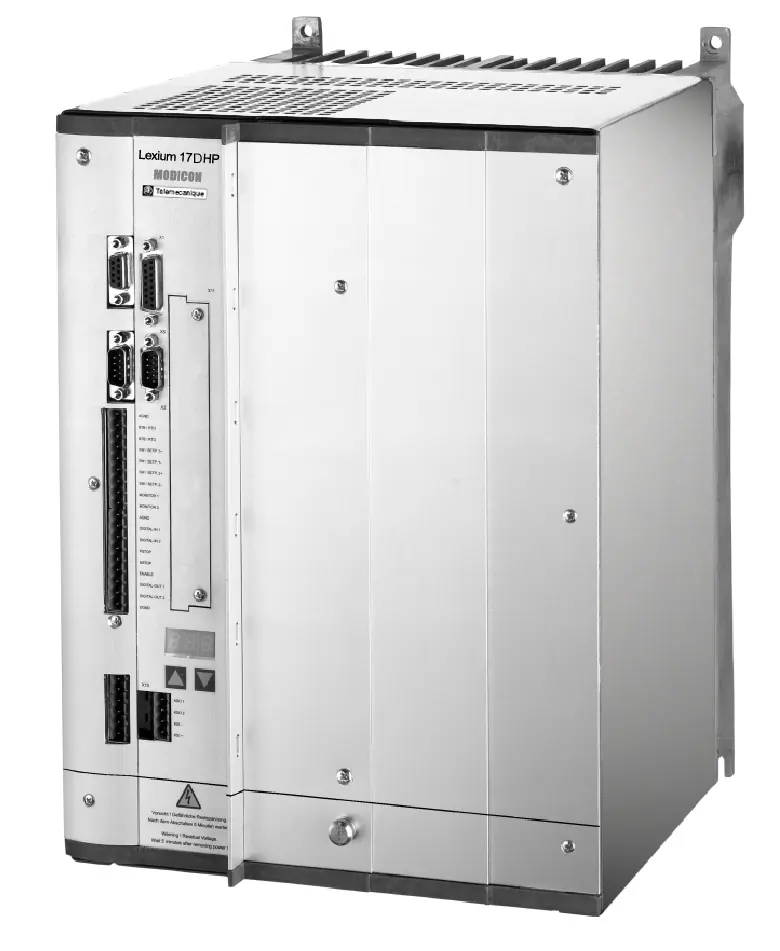

Produktübersicht
Der Lexium 17D HP ist ein Servoverstärker für bürstenlose Servomotoren der Lexium BPH-Serie. Er bietet eine vollständige digitale Steuerung mit Strom-, Geschwindigkeits- und Positionsregelung. Zu den Hauptmerkmalen gehören eine integrierte Restart-Sperre (-AS-), CANopen-Schnittstelle und verschiedene Diagnosemöglichkeiten über ein LED-Display.
Montage und Abmessungen
Der Antrieb muss in einem geschlossenen Schaltschrank montiert werden, der frei von leitfähigen und korrosiven Verunreinigungen ist. Achten Sie auf ausreichende Belüftung. Die Abmessungen variieren je nach Modell, wobei die Gehäuse der beiden verfügbaren Modelle (MHDA1112 und MHDA1198) identisch sind.
Verkabelung und I/O
Die Verkabelung umfasst den Anschluss der AC-Netzversorgung, der 24V-Bias-Versorgung, des Servomotors, des externen Regen-Widerstands sowie verschiedener Signal- und Kommunikationsschnittstellen (Resolver, Encoder, Analog I/O, CANopen). Eine strikte Trennung von Leistungs- und Signalkabeln (mindestens 20 cm) ist erforderlich.
Systembetrieb und Inbetriebnahme
Die Inbetriebnahme erfolgt über die UniLink-Software. Ein Quick-Tuning-Verfahren ermöglicht eine schnelle Überprüfung der Betriebsbereitschaft. Die Restart-Sperre -AS- bietet eine sichere Abschaltung des Antriebs, ohne die DC-Link-Spannung zu entladen.
Fehlerbehebung
Das LED-Display zeigt Status-, Warn- und Fehlercodes an. Warnungen (nxx) weisen auf nicht-fatale Zustände hin, während Fehler (Fxx) den Antrieb abschalten. Häufige Probleme wie "Motor dreht nicht" oder "Motor schwingt" können oft durch Überprüfung der Verkabelung, der Enable-Signale oder der Reglerparameter (Kp, Tn) behoben werden.
Technische Daten
Der Antrieb arbeitet mit einer Eingangsspannung von 208V bis 480V (3-phasig). Die DC-Link-Spannung liegt nominal zwischen 300V und 700V DC. Die Schaltfrequenz beträgt 8 kHz.
Herstellerinformationen
Schneider Electric
Praktische Hilfe
Typische Probleme
Motor dreht nicht
Antrieb nicht aktiviert (Enable-Signal prüfen), Kabelbruch im Analog-Eingang, Motorphasen vertauscht, Bremse nicht gelöst, Motor mechanisch blockiert.
Keine Kommunikation mit PC
Falsches Kabel verwendet, Kabel an falscher Position eingesteckt, falsche PC-Schnittstelle gewählt.
Motor schwingt
Verstärkung zu hoch (Kp-Parameter im Geschwindigkeitsregler reduzieren), Schirmung im Feedback-Kabel unterbrochen, Analog-Com nicht angeschlossen.
Vor der Verwendung
- Sicherstellen, dass alle Abdeckungen und Schaltschranktüren geschlossen sind.
- Spannungsfreiheit vor dem Berühren von Anschlüssen prüfen (mindestens 5 Minuten nach dem Abschalten warten).
- Überstrom-, Überlast- und Überhitzungsschutz gemäß nationalen Vorschriften installieren.
- Sicherstellen, dass der Antrieb in einem geschlossenen Schaltschrank montiert ist.
- Erdung des Antriebs und des Servomotors prüfen.
Technische Daten in der Praxis
- DC Link Spannung
- 300...700 V DC nominal (900 V DC intermittierend).
- Schaltfrequenz
- 8 kHz ± 0.1%.
- Betriebstemperatur
- 0 ... 45°C bei voller Leistung, bis 55°C mit Derating.
Abbildungen und Diagramme

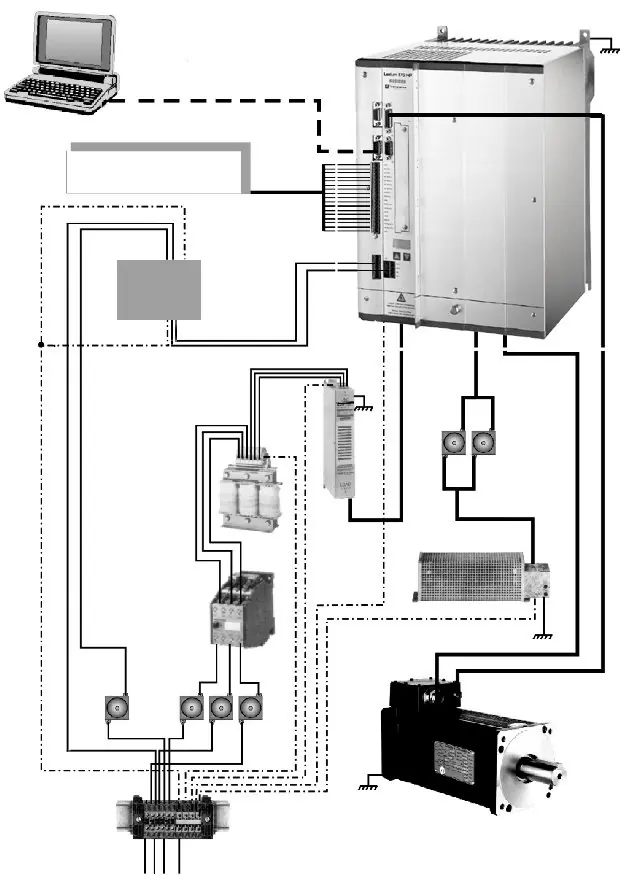

- Konfigurationsdiagramm zeigt die Verbindung zwischen PC, Steuerung, Antrieb, Netzfilter, Drossel und Motor.

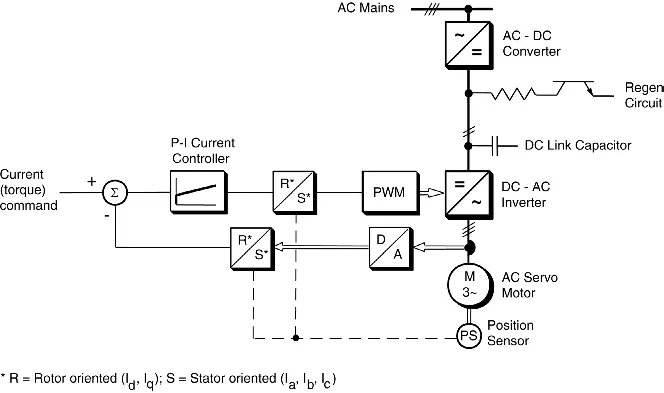

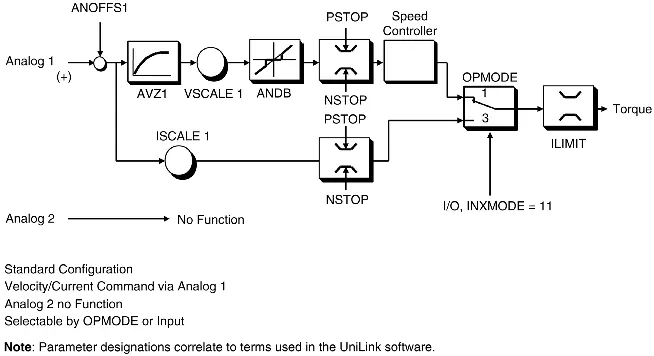

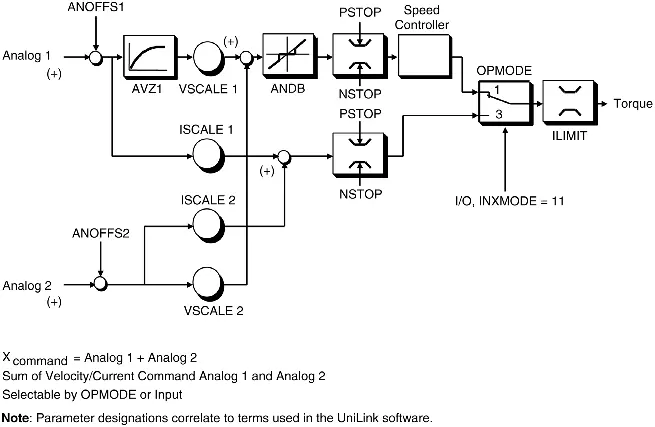

- Blockschaltbild der internen Elektronik zeigt Leistungs- und Signalpfade.

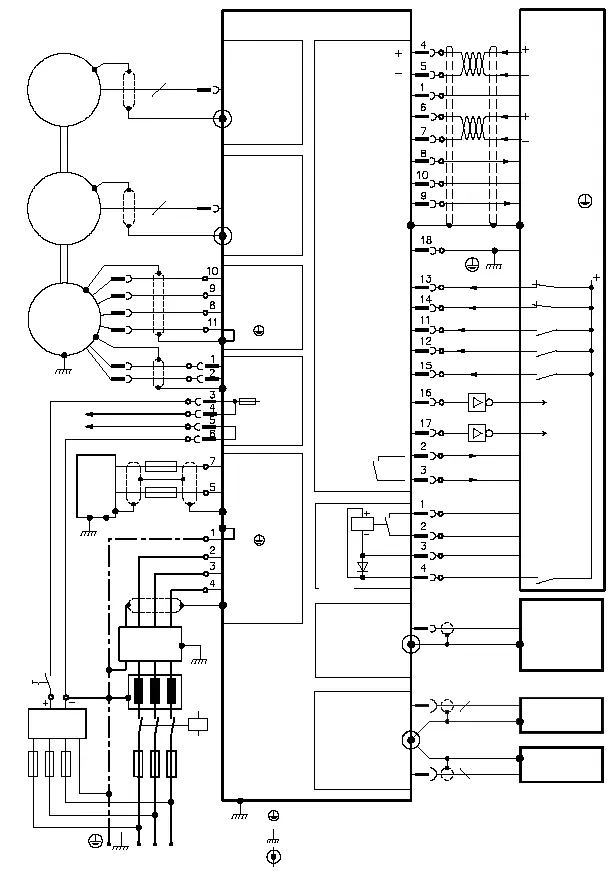

- Anschlussdiagramme für Resolver, Encoder und serielle Kommunikation.
Modellkompatibilität
- Nur für Lexium BPH-Servomotoren geeignet.
- Nicht kompatibel mit IT-Netzen ohne zusätzliche Maßnahmen (Isoliertransformator erforderlich).
Autor der Aufbereitung
Markus Weber
Dokumentationsanalyst
Bereitet PDF-Handbücher für klare Produktseiten auf und achtet darauf, dass technische Angaben präzise und nachvollziehbar bleiben.
