Bedienungsanleitung für den vernetzten drahtlosen Schalter Schneider Electric SysM/SysD

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Funktionen und die Bedienung des vernetzten drahtlosen Schalters (SysM/SysD). Das Gerät ist batteriebetrieben und steuert Zigbee-Geräte innerhalb eines Netzwerks. Die Konfiguration erfolgt ausschließlich über die Wiser Home App.

Über das Gerät

Der drahtlose Schalter ermöglicht eine einfache Steuerung von Beleuchtung oder Rollläden. Er ist ideal für Kinder oder ältere Menschen, da er flexibel an der Wand montiert werden kann, ohne dass eine Verkabelung erforderlich ist.

Kopplung des Geräts

Um den Schalter mit dem Wiser Hub zu verbinden:

1. Öffnen Sie die Wiser Home App und tippen Sie auf das Symbol zum Hinzufügen.
2. Wählen Sie Geräte > Appliances > Connected Wireless Switch > Weiter.
3. Drücken Sie bei einem 2-Gang-Schalter die obere rechte Taste dreimal schnell hintereinander. (Bei einem 1-Gang-Schalter die obere mittlere Taste).
4. Stellen Sie sicher, dass die LED orange blinkt. Warten Sie, bis die LED grün leuchtet, was den erfolgreichen Kopplungsvorgang bestätigt.

Konfiguration

Über die Wiser Home App können Sie folgende Einstellungen vornehmen:

• Raumzuweisung: Weisen Sie den Schalter einem bestimmten Raum zu.
• Umbenennung: Ändern Sie den Namen des Geräts zur besseren Identifizierung.
• Identifizierung: Lassen Sie die LED des Schalters blinken, um das physische Gerät in einem Raum zu finden.
• Entfernen: Löschen Sie das Gerät aus dem System.

Bedienung

Der Schalter kann manuell bedient werden:

• Licht: Kurz drücken zum Ein-/Ausschalten, lang drücken zum Dimmen.
• Rollladen: Lang drücken zum Hoch- oder Runterfahren.
• Moment: Kurz drücken, um ein konfiguriertes "Moment" (z. B. "Gute Nacht") zu aktivieren.

Über die App können Sie Tasten mit spezifischen Aktionen oder Momenten belegen.

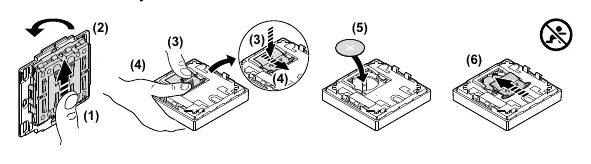

Batteriewechsel

Wenn die Batterie schwach ist (LED blinkt rot beim Drücken), muss sie ersetzt werden:

1. Schieben Sie das Modul von der Befestigungsplatte nach oben.
2. Drehen Sie das Modul um 180°, um den Batteriedeckel zu erreichen.
3. Drücken Sie den Batteriedeckel mit dem Daumen und schieben Sie ihn ab.
4. Entfernen Sie die alte Batterie und drücken Sie eine beliebige Taste für einige Sekunden.
5. Legen Sie eine neue CR2032-Batterie mit dem Pluspol (+) nach außen ein.
6. Schließen Sie den Batteriedeckel und schieben Sie das Modul wieder auf die Platte.

Fehlerbehebung

• LED blinkt rot: Batterie ist schwach oder leer. Bitte ersetzen.
• Gerät offline in der App: Batterie ist leer oder Gerät hat die Netzwerkverbindung verloren. Drücken Sie eine beliebige Taste, um das Gerät aufzuwecken.

Technische Daten

• Batterietyp: CR2032
• Batterielebensdauer: Bis zu 5 Jahre (abhängig von der Nutzung)
• Schutzart: IP20
• Betriebsfrequenz: 2405-2480 MHz
• Kommunikationsprotokoll: Zigbee 3.0
• Reichweite: 100 m im freien Feld
