Bedienungsanleitung Schneider Electric SmartMove Relay 10A...
Schnellstartanleitung für den Schneider Electric SmartMove Relay 10A Bewegungsmelder. Erfahren Sie alles über Installation, elektrischen Anschluss, technische Daten und die Steuerung per Wiser Home App.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Schneider Electric SmartMove Relay 10A ist ein Bewegungsmelder, der bewegliche Wärmequellen (z. B. Personen) erkennt und ohmsche, induktive oder kapazitive Lasten schalten kann. Die Steuerung erfolgt entweder direkt vor Ort über mechanische Taster oder über die Wiser Home App (erfordert Wiser Hub). Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen.
Produktbeschreibung
Das Gerät dient zur automatischen Lichtsteuerung basierend auf Bewegungserkennung. Es ist Zigbee 3.0 zertifiziert und lässt sich in ein Wiser-System integrieren.

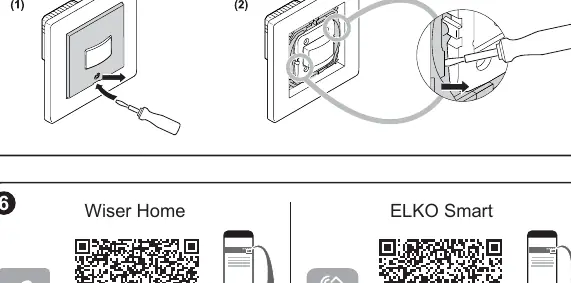

Installation und Anschluss
Die Installation erfordert fundierte Kenntnisse in der Elektroinstallation. Stellen Sie sicher, dass die Anlage spannungsfrei ist, bevor Sie beginnen.
- Schaltplan: Der Anschluss erfolgt über die Klemmen L (Phase), N (Neutralleiter) und 1 (Last).
- Mechanische Taster: Es können beliebig viele mechanische Taster an den Eingang für Nebenstellen angeschlossen werden (max. 50 m Leitungslänge).
- Montageort: Vermeiden Sie die Montage in der Nähe von Licht- oder Wärmequellen, die den Sensor ungewollt auslösen könnten.
Bedienung und Steuerung
Das Gerät bietet zwei Betriebsarten:
- Direkte Bedienung: Manuelle Steuerung über angeschlossene mechanische Taster vor Ort.
- App-Steuerung: Über die Wiser Home App, sofern das Gerät mit einem Wiser Hub verbunden ist.
Technische Daten
- Nennspannung: 230 V AC, 50 Hz
- Nennstrom: 10 A (cos φ = 0,6)
- Kommunikation: Zigbee 3.0
- Umgebungstemperatur: 5 °C bis 25 °C (kurzzeitig 35 °C)
- Sicherung: 16 A Leitungsschutzschalter
Sicherheitshinweise
Gefahr durch elektrischen Schlag: Arbeiten an elektrischen Anlagen dürfen nur von Fachkräften durchgeführt werden. Unsachgemäße Installation kann zu schweren Verletzungen oder zum Tod führen. Beachten Sie die lokalen Installationsvorschriften.
Herstellerinformationen
Schneider Electric
Praktische Hilfe
Typische Probleme
Unerwünschtes Schalten des Lichts
Prüfen Sie den Montageort. Licht- oder Wärmequellen im Erfassungsbereich können den Sensor ungewollt auslösen.
Keine Steuerung über Wiser Home App möglich
Stellen Sie sicher, dass ein Wiser Hub installiert ist und das Gerät korrekt mit dem Wiser-System gekoppelt wurde.
Vor der Verwendung
- Fachkraft für die Elektroinstallation beauftragen
- Spannungsfreiheit der Leitung sicherstellen
- Lasttyp prüfen (ohmsch, induktiv oder kapazitiv)
- Verkabelung gemäß Schaltplan (L, N, 1) vorbereiten
- Wiser Hub für App-Steuerung bereitstellen
Technische Daten in der Praxis
- Nennspannung
- 230 V AC, 50 Hz für den Betrieb erforderlich
- Umgebungstemperatur
- Betriebsbereich 5 °C bis 25 °C; kurzzeitige Spitzen bis 35 °C zulässig
Abbildungen und Diagramme

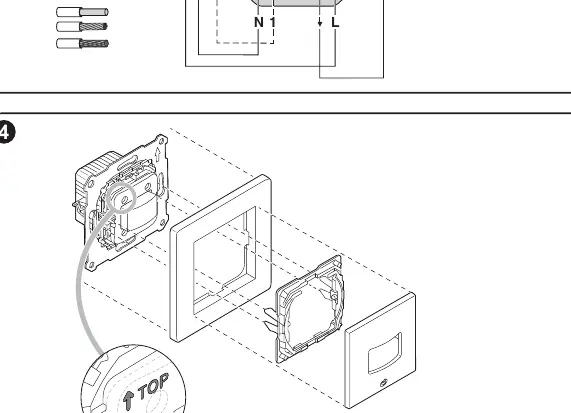

- Der Schaltplan zeigt den Anschluss von Phase (L), Neutralleiter (N) und Last (1).
- Der Anschluss für optionale mechanische Taster ist mit 'A' gekennzeichnet.
Modellkompatibilität
- Kompatibel mit Wiser Home System (erfordert Wiser Hub).
- Unterstützt eine unbegrenzte Anzahl an mechanischen Tastern für die Nebenstellensteuerung.
