Installationsanleitung für Schneider Electric Mureva IP65 Gehäuse
Detaillierte Installationsanleitung für das Schneider Electric Mureva IP65 Gehäuse. Erfahren Sie, wie Sie das Gehäuse montieren, Klemmenblöcke installieren und die Sicherheitsvorkehrungen einhalten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Schneider Electric Mureva IP65 Gehäuse ist für die Wandmontage durch qualifizierte Elektriker vorgesehen. Die Installation umfasst die Wandbefestigung, das Einsetzen der Klemmenblöcke und die Verdrahtung unter Einhaltung eines Drehmoments von 2 N.m. S. 1, 2
Wichtigste Schritte
- Wandmontage des Gehäuses S. 1
- Installation der Klemmenblöcke S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Bemessungsisolationsspannung (Ui) | 750 V | Maximale Isolationsspannung | S. 2 |
| Anzugsdrehmoment | 2 N.m | Drehmoment für Klemmen | S. 2 |
Wo es im PDF steht
- Montage und Abmessungen S. 1
- Klemmeninstallation S. 2
- Sicherheitshinweise S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation des Schneider Electric Mureva IP65 Gehäuses. Die Installation darf ausschließlich von qualifizierten Elektrikern durchgeführt werden. Während der Montage sind schnittfeste Handschuhe zu tragen, um Verletzungen zu vermeiden.
Montage des Gehäuses
Das Gehäuse ist für die Wandmontage konzipiert. Stellen Sie sicher, dass Sie die korrekten Werkzeuge verwenden: einen Bohrer, einen PZ2- und PH2-Schraubendreher sowie eine 5-mm-Wasserwaage zur Ausrichtung.
- Markieren und bohren Sie die Befestigungslöcher gemäß den Abmessungen für Ihr Modell (3, 4, 6, 8 oder 12 Module).
- Befestigen Sie das Gehäuse sicher an der Wand.
Installation der Klemmenblöcke
Die Klemmenblöcke (z. B. LGYT2A04, LGYT2A08, LGYT2A16, LGYT2A22, LGYT2A32) werden in das Gehäuse eingeklickt.
- Stellen Sie sicher, dass die Klemmen korrekt einrasten.
- Beachten Sie die Bemessungsisolationsspannung (Ui) von 750 V.
- Verwenden Sie für die Verdrahtung die angegebenen Querschnitte (10 mm² bis 16 mm²).
- Das Anzugsdrehmoment für die Klemmen beträgt 2 N.m.
- Abisolierlänge der Leiter: 11 mm bis 12 mm.
Installation von Zubehör
Zusätzliches Zubehör (z. B. Artikel 13940, 13948, 13949) kann zur Vervollständigung der Installation hinzugefügt werden. Achten Sie beim Einbau auf die korrekte Ausrichtung und den festen Sitz der Komponenten, um die IP65-Schutzart zu gewährleisten.
Herstellerinformationen
Schneider Electric
Praktische Hilfe
Typische Probleme
Gehäuse nicht korrekt ausgerichtet
Verwenden Sie eine 5-mm-Wasserwaage während der Montage, um eine korrekte Ausrichtung sicherzustellen.
Klemmenblock sitzt locker
Stellen Sie sicher, dass der Klemmenblock hörbar einrastet (Click-Geräusch).
Vor der Verwendung
- Installation nur durch qualifizierte Elektriker durchführen lassen.
- Schnittfeste Handschuhe tragen.
- Benötigte Werkzeuge bereitlegen: Bohrer, PZ2-Schraubendreher, PH2-Schraubendreher, 5-mm-Wasserwaage.
- Prüfen, ob das Modell (3, 4, 6, 8, 12 Module) für die Anwendung geeignet ist.
Technische Daten in der Praxis
- Ui (Bemessungsisolationsspannung)
- 750 V
- Anzugsdrehmoment
- 2 N.m für Klemmenanschlüsse
- Abisolierlänge
- 11 mm bis 12 mm für Leiter
Abbildungen und Diagramme

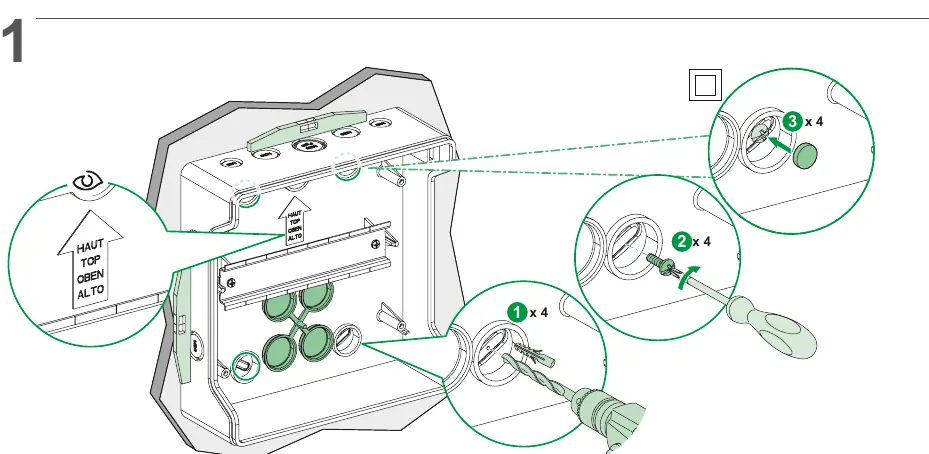

- Seite 1 zeigt die Montagebohrungen und die benötigten Werkzeuge.

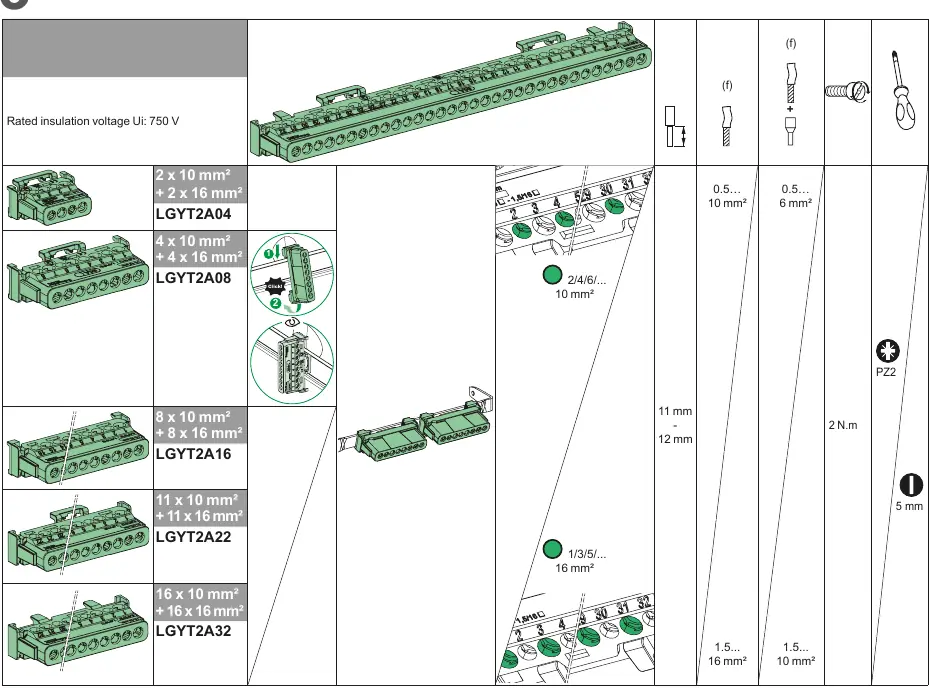

- Seite 2 zeigt die Installation der Klemmenblöcke und Verdrahtungsspezifikationen.

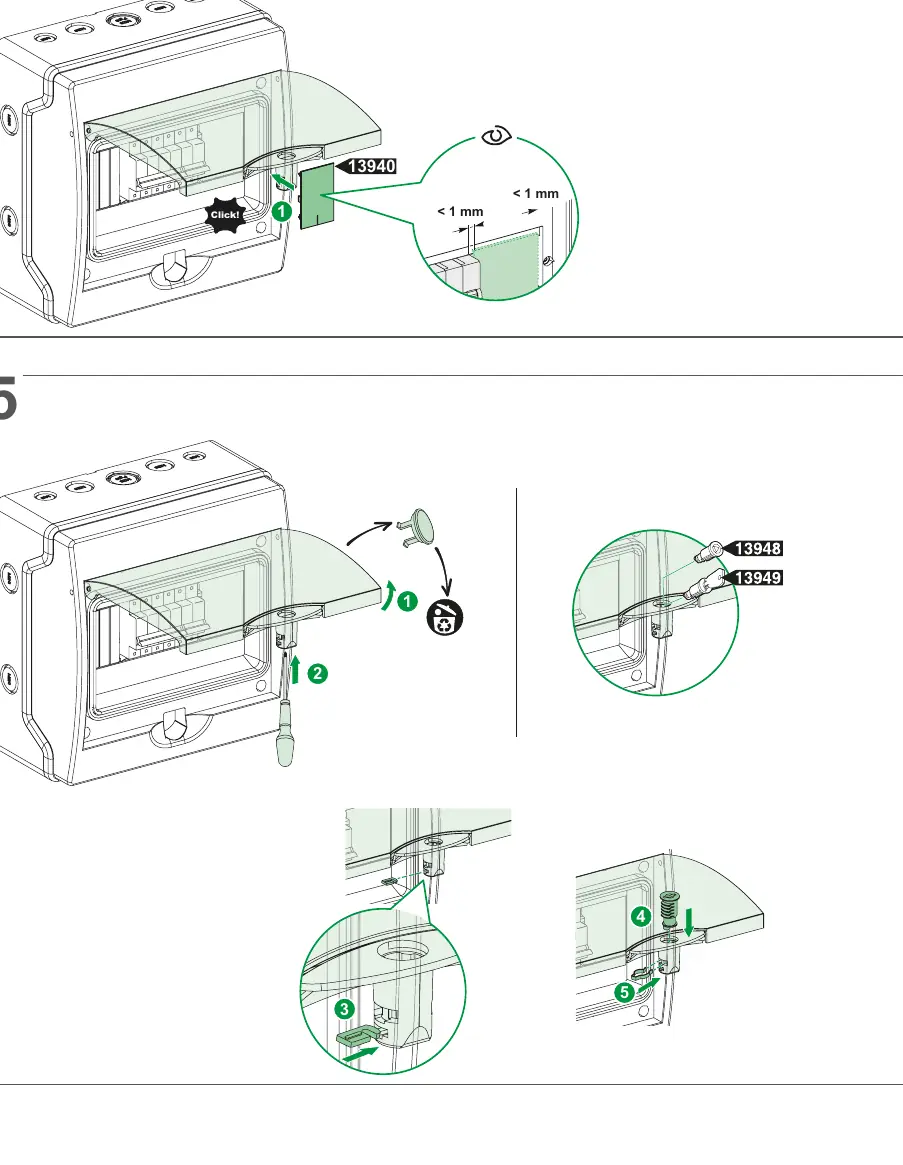

- Seite 3 zeigt die Installation von Zubehörteilen.
Modellkompatibilität
- Geeignet für verschiedene Modulgrößen: 3, 4, 6, 8, 12 Module.
- IP65-Schutzart muss durch korrekte Montage gewahrt bleiben.
