Bedienungsanleitung für Schiit Kara F Vorverstärker
Schnelle Anleitung für den Schiit Kara F Vorverstärker: Anschlüsse, Bedienung, Kopfhörerausgang, Verstärkungsmodi und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Schiit Kara F ist ein diskreter, vollsymmetrischer Vorverstärker. Vor der Inbetriebnahme ist sicherzustellen, dass das Gerät ausreichend belüftet ist und nicht in der Nähe von Wärmequellen oder Wasser betrieben wird. Das Gerät benötigt nach dem Einschalten etwa 40 Sekunden für Selbsttests, während die Mute-LED blinkt.
Anschlüsse
- Balanced Inputs (1): Zwei Paare für symmetrische XLR-Verbindungen.
- Single-ended Inputs (2): Drei Eingänge für RCA-Verbindungen.
- Balanced Outputs (3): Symmetrische Ausgänge für Endstufen (XLR).
- Single-ended Outputs (4): Unsymmetrische Ausgänge für Endstufen (RCA).
- Forkbeard Port (5): Anschluss für optionale Forkbeard-Module zur Fernsteuerung.
- AC Input (7): Anschluss für das mitgelieferte Netzkabel.
Bedienung
Die Steuerung erfolgt über die Frontplatte oder die Fernbedienung:
- Kopfhörerausgang: Beim Einstecken von Kopfhörern werden die Vorverstärkerausgänge automatisch stummgeschaltet.
- Eingangswahl: Mit der Taste "Input select" können die Eingänge 1-5 durchgeschaltet werden.
- Lautstärke: Der Lautstärkeregler steuert den Pegel.
- Moduswahl: Umschalten zwischen passivem Betrieb, Low Gain und High Gain.
- Mute/HP Override: Drücken zum Stummschalten. Gedrückt halten (2 Sek.), um die Vorverstärkerausgänge bei eingesteckten Kopfhörern zu erzwingen.
Fernbedienung

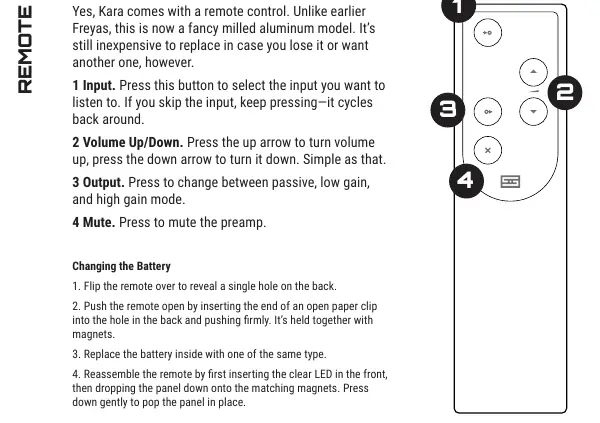

Die Fernbedienung ermöglicht die Steuerung von Eingangswahl, Lautstärke, Ausgangsmodus und Stummschaltung. Zum Batteriewechsel die Fernbedienung mit einer Büroklammer durch das Loch auf der Rückseite öffnen, die Batterie ersetzen und das Gehäuse wieder zusammensetzen.
Fehlerbehebung
Bei Problemen wie Brummen (Ground Loop) kann ein Ground-Loop-Isolator helfen. Kleine Klickgeräusche bei der Lautstärkeregelung sind normal und stammen von den mechanischen Relais. Wenn kein Ton zu hören ist, prüfen Sie, ob Kopfhörer eingesteckt sind oder ob das Gerät sich noch in der 40-sekündigen Startphase befindet.
Herstellerinformationen
Schiit Audio
Praktische Hilfe
Typische Probleme
Brummen (Ground Loop)
Verwenden Sie einen Ground-Loop-Isolator oder ein Gerät wie den EbTech HumX.
Kein Ton nach dem Einschalten
Das Gerät führt einen 40-sekündigen Selbsttest durch (Mute-LED blinkt). Warten Sie, bis die LED aufhört zu blinken.
Kein Ton bei eingesteckten Kopfhörern
Das Einstecken von Kopfhörern schaltet die Vorverstärkerausgänge stumm. Nutzen Sie die Mute/HP Override-Funktion für gleichzeitige Ausgabe.
Klickgeräusche bei Lautstärkeänderung
Dies ist das normale Geräusch der mechanischen Relais im Lautstärkeregler.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät ausreichend belüftet ist.
- Verwenden Sie nur das mitgelieferte Netzkabel.
- Schließen Sie XLR- oder RCA-Kabel korrekt an die entsprechenden Eingänge an.
- Prüfen Sie, ob die Stromversorgung stabil ist.
- Entfernen Sie Kopfhörer, wenn Sie die Vorverstärkerausgänge nutzen möchten.
Technische Daten in der Praxis
- Passive Mode
- Umgeht die Verstärkerstufe und nutzt nur das Widerstandsnetzwerk.
- Low/High Gain
- Nutzt die Nexus-Verstärkung; ermöglicht Konvertierung zwischen SE und symmetrisch.
- Relay-switched attenuator
- Lautstärkeregelung über mechanische Relais, was zu hörbarem Klicken führt.
Abbildungen und Diagramme
- Rückseite: Anschlüsse 1-7 für Eingänge, Ausgänge, Strom und Forkbeard-Modul.
- Vorderseite: Bedienelemente 1-9 für Kopfhörer, Eingangswahl, Lautstärke, Modus und Status-LEDs.
Modellkompatibilität
- Passive Mode kann nicht zwischen SE und symmetrisch konvertieren.
- Die Verwendung von Kopfhörern schaltet die Vorverstärkerausgänge standardmäßig stumm.
