Installationsanleitung für Türschließer Sargent 1130-HU Serie
Detaillierte Installationsanleitung für den Sargent 1130-HU Türschließer. Erfahren Sie, wie Sie den Türschließer montieren, die Federkraft einstellen und die Ventile für Latch, Sweep und Backcheck korrekt justieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Einstellung des Sargent 1130-HU Türschließers. Bitte beachten Sie, dass eine unsachgemäße Installation zu Sachschäden oder Verletzungen führen kann. Verwenden Sie keine Bohrmaschine für die Montage, da dies die Garantie ungültig macht. Stellen Sie sicher, dass Tür und Rahmen ausreichend verstärkt sind und verwenden Sie kugelgelagerte oder reibungsarme Scharniere.
Vorbereitung und Handbestimmung

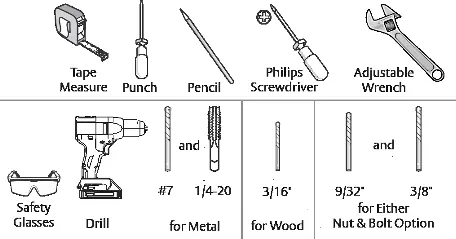

Bevor Sie beginnen, bestimmen Sie die Anschlagrichtung der Tür (Links- oder Rechtstür). Die Anleitung enthält detaillierte Diagramme zur Identifizierung der Türhändigkeit. Stellen Sie sicher, dass Sie alle benötigten Werkzeuge bereithalten: Maßband, Körner, Bleistift, Kreuzschlitzschraubendreher, verstellbarer Schraubenschlüssel, Schutzbrille und Bohrer (mit den entsprechenden Bohrern für Metall oder Holz gemäß der mitgelieferten Hardware-Tabelle).
Installationsarten
Der Sargent 1130-HU kann in drei verschiedenen Konfigurationen installiert werden:
- Regular Arm: Standardmontage.
- Top Jamb Mount: Montage am oberen Türrahmen.
- Parallel Arm: Montage mit Parallelarm.
Jede Installationsart erfordert spezifische Vorbereitungen an Tür und Rahmen. Folgen Sie den entsprechenden Schritten für die gewählte Montageart, einschließlich der korrekten Positionierung der Arme und der Vorspannung der Feder.
Einstellungen
Nach der Montage können Sie den Schließer anpassen:
- Federkraft: Die Federkraft ist einstellbar (Größe 1-6). Beachten Sie die Tabelle für die Anzahl der erforderlichen Umdrehungen basierend auf der Türgröße.

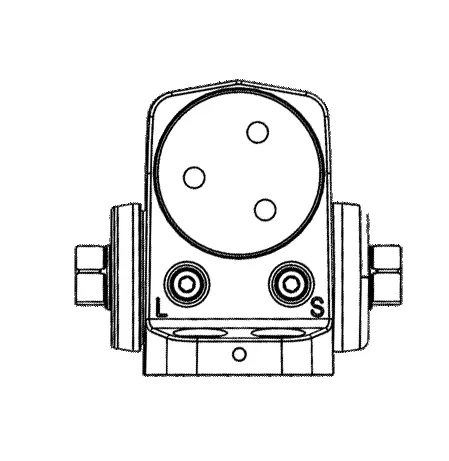

- Ventile: Justieren Sie die Ventile für Latch (Endschlag), Sweep (Schließgeschwindigkeit) und Backcheck (Öffnungsdämpfung).
Wichtig: Drehen Sie die Ventile niemals mit Gewalt heraus und schließen Sie das Backcheck-Ventil niemals vollständig. Die Schließzeit sollte zwischen 3 und 7 Sekunden (von 90° auf 0°) liegen.
Wartung und Sicherheit
Diese Türschließer sollten nicht an der Außenseite von Außentüren (Wetterseite) installiert werden. Ein separater Türstopper wird empfohlen. Überprüfen Sie regelmäßig die Befestigungsschrauben und die Funktion der Ventile.
Praktische Hilfe
Typische Probleme
Ventile lecken
Öffnen Sie die Ventile nicht vollständig. Drehen Sie sie niemals mit Gewalt heraus.
Tür schließt zu schnell oder zu langsam
Justieren Sie die Latch- und Sweep-Ventile mit dem mitgelieferten Inbusschlüssel.
Tür schließt nicht vollständig
Überprüfen Sie die Federkraft-Einstellung gemäß der Tabelle für die Türgröße und passen Sie die Anzahl der Umdrehungen an.
Vor der Verwendung
- Prüfen Sie, ob Tür und Rahmen ausreichend verstärkt sind.
- Stellen Sie sicher, dass die Tür kugelgelagerte oder reibungsarme Scharniere verwendet.
- Identifizieren Sie die Anschlagrichtung der Tür (Links/Rechts).
- Bereiten Sie die benötigten Werkzeuge vor (Bohrer, Schraubendreher, Maßband).
- Stellen Sie sicher, dass der Türschließer nicht an der Wetterseite einer Außentür montiert wird.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Zeichnungen für die drei Montagearten: Regular Arm, Top Jamb und Parallel Arm.
- Diagramme zeigen die korrekte Positionierung der Arme und die Einstellung der Ventile (Latch, Sweep, Backcheck).
Modellkompatibilität
- Nicht für die Montage an der Außenseite von Außentüren (Wetterseite) geeignet.
- Erfordert verstärkte Türen und Rahmen.
- Verwendung von kugelgelagerten oder reibungsarmen Scharnieren erforderlich.
