Installationsanleitung für Sargent 12-FM8700 Surface Vertical Rod Exit Device
Detaillierte Installationsanleitung für das Sargent 12-FM8700 Surface Vertical Rod Exit Device. Erfahren Sie, wie Sie die Tür vorbereiten, die Komponenten montieren, die Stangen einstellen und die Brandschutzvorgaben erfüllen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation des Sargent 12-FM8700 Surface Vertical Rod Exit Device. Befolgen Sie die Schritte in der angegebenen Reihenfolge, um eine korrekte Funktion sicherzustellen. Beachten Sie, dass dieses Gerät Teil einer spezifischen Hardwarekombination sein kann, um FEMA 361-Anforderungen zu erfüllen. Für Anwendungen an einflügeligen Türen sind vier Thermostifte erforderlich (siehe Vorlage 4628).
Benötigte Werkzeuge
- Bügelsäge, Feile, Klemme, Wasserwaage, Hammer
- Bohrmaschine und Bohrer (#7, #16, #25, 3/32", 1/4", 11/32", 3/8", 25/64", 3/4")
- Maßband, Bleistift
- Kreuzschlitzschraubendreher (#2 & #3)
- Gewindebohrer (10-24, #12-24, 1/4"-20, 7/16"-20)
- Inbusschlüssel (1/8", 3/16", 5/16", 3/8")
Türvorbereitung
Markieren Sie die vertikale Referenzlinie A (Mittellinie für Gehäuse, obere und untere Kästen) und die horizontale Referenzlinie B auf 41 Zoll (ca. 104 cm) über dem fertigen Boden (Mittellinie für Gehäuse und Schiene). Kleben Sie die mitgelieferten Vorlagen für den oberen Kasten und das Gehäuse auf die Tür.
Montageanweisungen
Installation des oberen Riegels und Schließblechs
Bereiten Sie den Ausschnitt im Rahmen vor. Installieren Sie das 659 Top Bolt/Strike. Richten Sie bei geschlossener Tür die Interlocking Shim (Verriegelungsscheibe) aus und bohren Sie die Befestigungslöcher.
Installation des oberen Gehäuses
Zentrieren Sie das obere Gehäuse und die Interlocking Shim auf der Referenzlinie. Bohren Sie die Befestigungslöcher und befestigen Sie das Gehäuse mit den mitgelieferten Schrauben und Hülsenmuttern.
Installation des mittleren Gehäuses
Sichern Sie das Gehäuse und die Gehäuseunterlage mit vier #10-24 x 3/4" Kreuzschlitzschrauben.

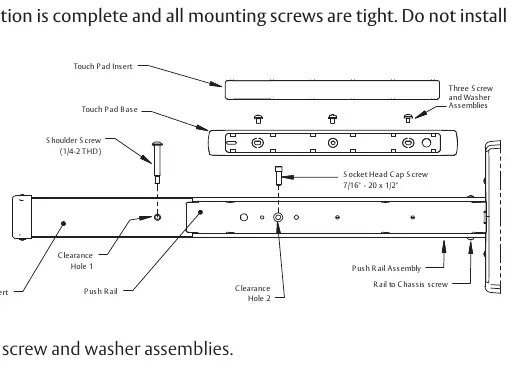

Installation der Schiene
Markieren und bohren Sie die Löcher für die Schienenmontage. Installieren Sie die Schiene mit den Schulter- und Innensechskantschrauben. Kürzen Sie die Schienenunterlage bei Bedarf entsprechend der Schienenlänge.
Installation des unteren Riegels und Gehäuses
Übertragen Sie die vertikale Mittellinie auf die Schwelle. Bohren Sie Löcher für die Bodenanker, setzen Sie die Anker ein und befestigen Sie das untere Schließblech. Richten Sie den unteren Kasten aus und befestigen Sie ihn.
Justierung
Die Grobeinstellung erfolgt durch die Wahl des Lochs für den Einstellstift. Die Feineinstellung erfolgt durch Drehen der Stange in den oberen oder unteren Kasten (kürzen) oder heraus (verlängern). Stellen Sie sicher, dass der obere Riegel in der Halteposition einrastet, bevor die Tür geöffnet wird.
Brandschutz
Für Brandschutztüren sind spezifische Thermostifte gemäß Vorlage 4628 zu installieren. Die Stifte müssen in der Türdicke zentriert sein.
Praktische Hilfe
Typische Probleme
Der obere Riegel rastet nicht in der Halteposition ein.
Drücken Sie gleichzeitig auf Tür und Schiene. Wenn der Riegel nicht hält, muss die Stange verlängert werden.
Der untere Riegel schleift oder schließt nicht richtig.
Stellen Sie sicher, dass der Riegel bei zurückgezogenem Zustand mindestens 1/8 Zoll Spiel zum unteren Schließblech hat.
Die Schiene ist zu lang für die Tür.
Kürzen Sie die Schiene gemäß den Anweisungen in Schritt 13. Schneiden Sie immer von der Seite, die dem Scharnier am nächsten liegt.
Vor der Verwendung
- Überprüfen Sie die Türanschlagrichtung (Rechts/Links).
- Stellen Sie sicher, dass alle benötigten Werkzeuge (Bohrer, Gewindebohrer, Inbusschlüssel) bereitliegen.
- Markieren Sie die Referenzlinien A und B präzise auf der Tür.
- Prüfen Sie, ob für Ihre Anwendung (z.B. Brandschutztür) Thermostifte erforderlich sind.
- Stellen Sie sicher, dass die Schienenlänge zur Türbreite passt.
Technische Daten in der Praxis
- Referenzlinie B
- Die horizontale Mittellinie für Gehäuse und Schiene, positioniert auf 41 Zoll über dem fertigen Boden.
- 1/8 Zoll Spiel
- Maximaler Abstand zwischen unterem Gehäuse und Schließblech.
- 12-24 Gewinde
- Spezifikation für die zu bohrenden und schneidenden Gewindelöcher.
Abbildungen und Diagramme

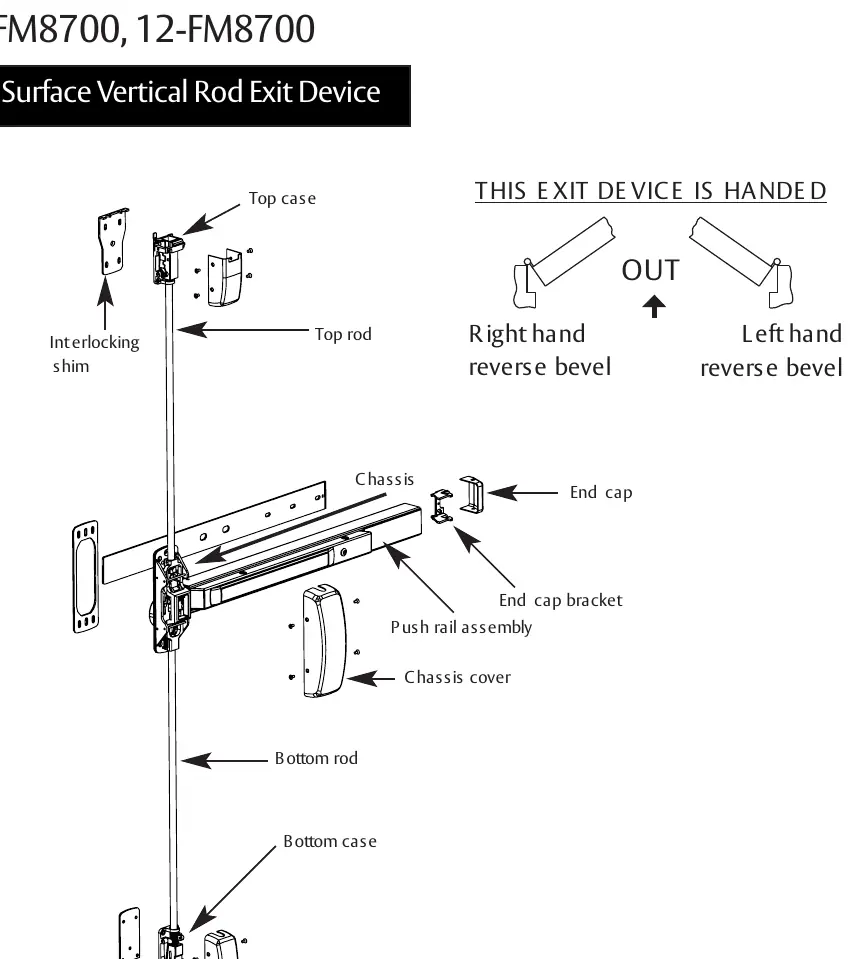

- Die Explosionszeichnung auf Seite 1 zeigt die Anordnung von oberem Kasten, Stangen, Gehäuse und unterem Kasten.
- Seite 4 zeigt die korrekte Positionierung der Referenzlinien A und B auf der Türinnenseite.
- Seite 10 illustriert das korrekte Kürzen der Schiene basierend auf der Türbreite.
Modellkompatibilität
- Das Gerät kann Teil einer FEMA 361-konformen Hardwarekombination sein.
- Für 12-FM8700 Einzeltüranwendungen sind 4 Thermostifte erforderlich.
- Die Schienenlänge muss basierend auf der Türbreite (E: 32", F: 36") angepasst werden.
