Bedienungsanleitung für die Sanela SLW 01NKB / SLW 01NKBX WC-Spüleinheit
Schnellstartanleitung für die Sanela SLW 01NKB und SLW 01NKBX WC-Spüleinheit. Enthält Informationen zur Installation, Einstellung der Spülparameter, Batteriewechsel und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Bedienungsanleitung für die automatische WC-Spüleinheit Sanela SLW 01NKB und SLW 01NKBX. Die Einheit ist für den Betrieb mit Druckwasser (0,15 - 0,6 MPa) ausgelegt. Vor der Installation ist es zwingend erforderlich, die beiliegenden Sicherheitshinweise zu lesen. Die Spülung erfolgt automatisch durch einen Sensor, kann jedoch auch manuell ausgelöst werden.
Installation
Die Installation muss gemäß den beiliegenden Montageskizzen erfolgen. Achten Sie darauf, dass das Sieb eine Maschenweite von maximal 90 µm aufweist, um die Elektronik vor Verschmutzung zu schützen. Die Einheit wird mit den mitgelieferten Komponenten montiert. Stellen Sie sicher, dass alle Anschlüsse (G 1") korrekt abgedichtet sind.
Einstellung der Spülparameter
Die Spülparameter können angepasst werden:

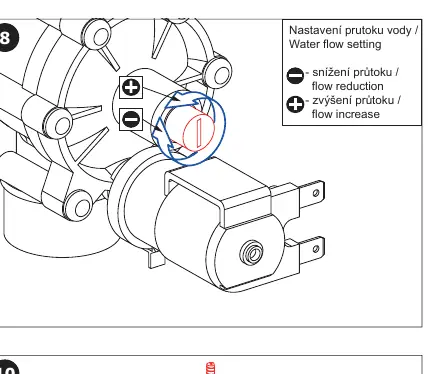

- Wasserdurchfluss: Kann direkt am Ventil durch Drehen der Einstellschraube erhöht oder verringert werden.
- Sensorreichweite und Spülzeit: Die Konfiguration erfolgt über die automatische Einstellung (10 Sekunden) oder optional über die Fernbedienung SLD 03.
Batteriewechsel und Wartung
Die Stromversorgung erfolgt über Batterien. Der Batteriezustand wird durch die Elektronik überwacht:
- Normalbetrieb: Das System ist aktiv.
- Batteriewechsel erforderlich: Wenn die Anzeige einen kritischen Zustand signalisiert, müssen die Batterien (4x AA 1,5V) umgehend ausgetauscht werden.
Für eine regelmäßige Wartung wird empfohlen, die Anweisungen auf der Webseite www.sanela.cz/servis-ke-stazeni zu befolgen. Bei technischen Problemen wenden Sie sich bitte an Ihren Installateur oder besuchen Sie www.sanela.cz/podpora.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Batteriekapazität niedrig
Ersetzen Sie die 4 AA-Batterien durch neue 1,5V Alkalibatterien.
Spülmenge zu gering oder zu hoch
Passen Sie den Wasserdurchfluss manuell am Ventil an (Plus/Minus-Markierung).
Sensor reagiert nicht
Prüfen Sie den Batteriestatus und stellen Sie sicher, dass der Sensorbereich frei von Hindernissen ist.
Vor der Verwendung
- Sicherstellen, dass der Wasserdruck zwischen 0,15 und 0,6 MPa liegt.
- Prüfen, ob ein Sieb mit max. 90 µm Maschenweite installiert ist.
- Batterien (4x AA) korrekt in das Batteriefach einlegen.
- Alle Anschlüsse auf Dichtheit prüfen.
- Sicherheitshinweise vollständig gelesen.
Technische Daten in der Praxis
- Druckbereich
- 0,15 - 0,6 MPa für den korrekten Betrieb des Spülventils.
Abbildungen und Diagramme
- Seite 1: Übersicht der Standardfunktionen und Sensorreichweiten.
- Seite 2: Explosionszeichnung der Komponenten und Einbaumaße.
- Seite 3: Schritt-für-Schritt Montage und Einstellung des Wasserdurchflusses.
- Seite 4: Batteriewechsel-Prozess und Sensor-Justierung.
- Seite 5: Indikationstabelle für den Batteriezustand.
Modellkompatibilität
- SLW 01NKB: Polierte Oberfläche.
- SLW 01NKBX: Gebürstete Oberfläche.
- Kompatibel mit Fernbedienung SLD 03 für erweiterte Einstellungen.
