Bedienungsanleitung für Sanela SLW 04PA Piezo-WC-Spüleinheit
Schnellstartanleitung für die Sanela SLW 04PA Piezo-WC-Spüleinheit. Enthält wichtige Informationen zur Installation, Inbetriebnahme, Wartung und Parameteranpassung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Bedienungshinweise für die Sanela SLW 04PA Piezo-WC-Spüleinheit. Vor der Installation ist es zwingend erforderlich, die beigefügten Sicherheitshinweise zu lesen. Das Gerät muss dauerhaft unter Spannung stehen; schließen Sie das Netzteil nicht hinter einem Lichtschalter an.
Installation
Die Installation muss gemäß den beiliegenden Montageschritten erfolgen. Achten Sie auf die korrekte Positionierung des Montagerahmens und den Anschluss der 24V DC Stromversorgung. Die Wasserzuleitung muss einen Druck zwischen 0,1 und 0,6 MPa aufweisen, und das Sieb muss eine Maschenweite von maximal 90 µm haben.
Betrieb und Funktionen
Die Spülung erfolgt über das Piezo-Bedienfeld. Das System verfügt über eine automatische Spülfunktion. Die Werkseinstellung für die Spülzeit beträgt 5 Sekunden. Parameter wie Spülzeit oder Hygienespülintervalle können über das optionale SLD 04 Fernbedienungsgerät oder die Sanela Control App angepasst werden.
Wartung und Reinigung
Regelmäßige Wartung ist für eine einwandfreie Funktion erforderlich. Reinigen Sie die Komponenten bei Bedarf und überprüfen Sie das Sieb in der Wasserzuleitung auf Verschmutzungen. Bei Störungen oder für technischen Support kontaktieren Sie bitte die Installationsfirma oder besuchen Sie die Website www.sanela.eu/service.
Technische Daten
- Betriebsspannung: 24 V DC
- Wasserdruck: 0,1 - 0,6 MPa
- Spülzeit: 0,5 - 15,5 Sekunden (einstellbar)
- Hygienespülung: Einstellbar (OFF, 24h, 8 Spülungen, 8 Spülungen + 24h)
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht
Überprüfen Sie, ob das Gerät dauerhaft unter Spannung steht und nicht über einen Lichtschalter unterbrochen wird.
Unzureichende Spülleistung
Überprüfen Sie den Wasserdruck (muss zwischen 0,1 und 0,6 MPa liegen) und reinigen Sie das Sieb in der Zuleitung.
Vor der Verwendung
- Sicherheitshinweise vollständig gelesen
- Stromversorgung 24V DC sichergestellt
- Wasserdruck zwischen 0,1 und 0,6 MPa geprüft
- Sieb in der Zuleitung auf korrekte Maschenweite (max. 90 µm) geprüft
Abbildungen und Diagramme

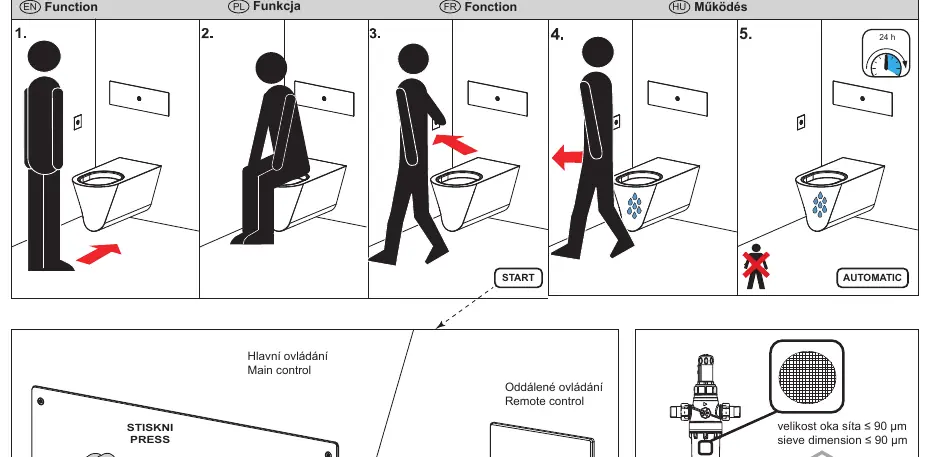

- Seite 1 zeigt die grundlegende Bedienung und die Werkseinstellungen.
- Seite 2 enthält die Stückliste und das Hygienespülintervall.

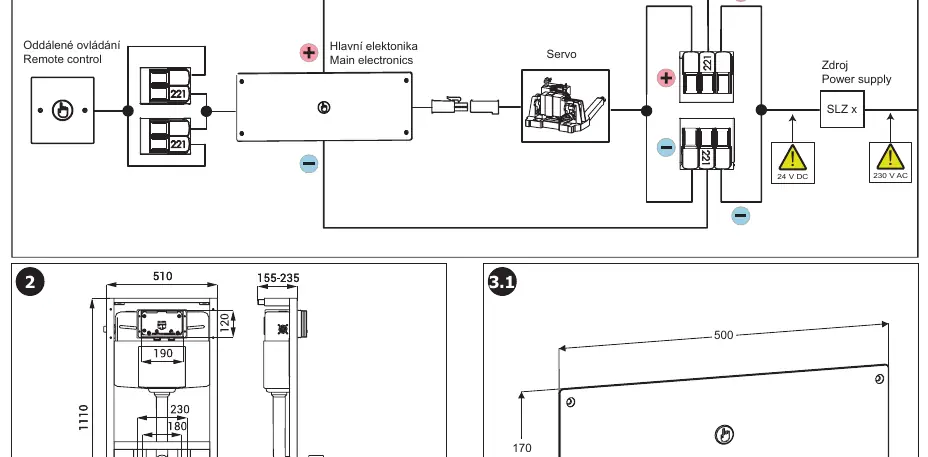

- Seite 3-10 zeigen den detaillierten Montageablauf Schritt für Schritt.

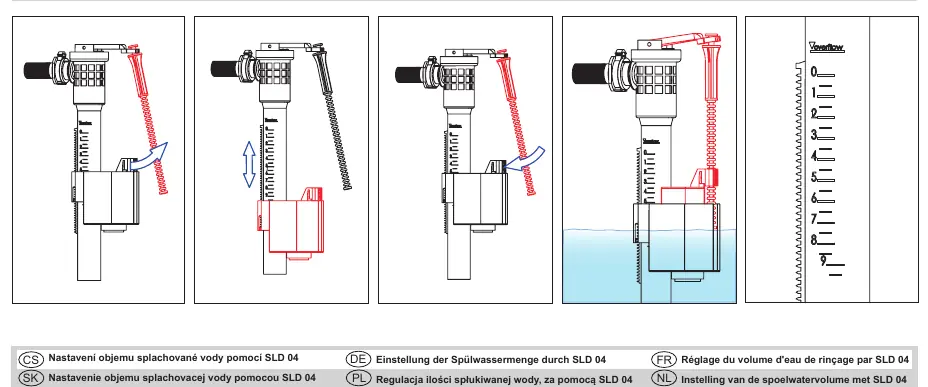

- Seite 12 erklärt die Einstellung der Spülwassermenge.
Modellkompatibilität
- Geeignet für keramische WCs und Edelstahl-WCs (siehe spezifische Montageschritte).
- Kompatibel mit SLD 04 Fernbedienung und Sanela Control App.
