Bedienungsanleitung für Sanela SLU 25K Wand-Thermostatarmatur
Erfahren Sie, wie Sie die Sanela SLU 25K Wand-Thermostatarmatur installieren, anschließen und warten. Diese Anleitung enthält wichtige Hinweise zur Stromversorgung, Parametereinstellungen und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Sanela SLU 25K ist eine wandmontierte, thermostatische Armatur mit Infrarot-Sensorik. Für den ordnungsgemäßen Betrieb ist es zwingend erforderlich, dass das Gerät unter konstanter Spannung (24 V DC) steht. Schließen Sie die Stromversorgung niemals hinter einem Lichtschalter oder einem geschalteten Stromkreis an, da dies die Funktion beeinträchtigt.
Installation
Die Armatur ist für eine Wandmontage mit einem Wasseranschlussabstand von 100 mm ausgelegt. Stellen Sie sicher, dass die Wasserleitungen (Warm/Kalt) korrekt gemäß den Markierungen angeschlossen sind. Verwenden Sie die mitgelieferten Komponenten für die Montage.
Elektrischer Anschluss
Der elektrische Anschluss erfolgt über 24 V DC. Es ist essenziell, dass die Stromversorgung permanent anliegt. Verbinden Sie das Netzteil nicht mit einem Lichtschalter-Stromkreis. Achten Sie auf die korrekte Polung und sichere Verbindung der Kabel, wie in den Installationsschritten dargestellt.
Bedienung und Einstellungen

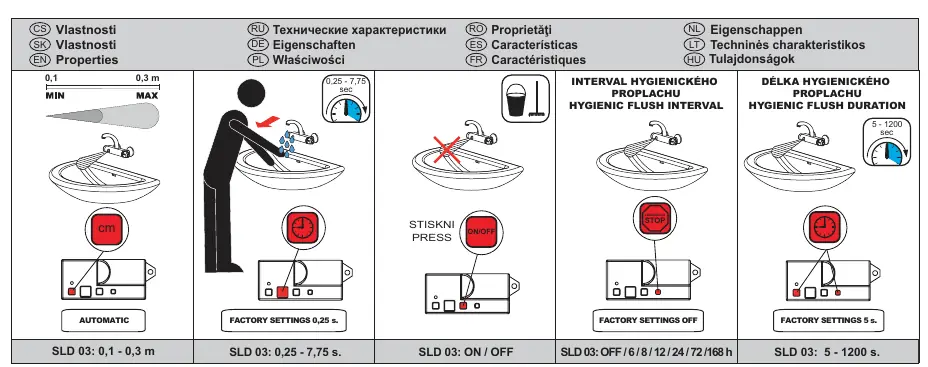

Die Armatur verfügt über eine automatische Sensorsteuerung. Über die optionale Fernbedienung (SLD 03) können verschiedene Parameter angepasst werden:
- Sensorreichweite: Einstellbar von 0,1 bis 0,3 m.
- Automatische Stopp-Funktion: Standardmäßig auf 5 Minuten eingestellt.
- Hygienespülung: Intervall und Dauer der Hygienespülung können konfiguriert werden.
- Reaktionszeit: Die Ansprechzeit des Sensors ist anpassbar.
Wartung
Aufgrund möglicher Verschmutzungen im Wasser wird empfohlen, mindestens einmal jährlich folgende Wartungsarbeiten durchzuführen:
- Reinigung des Siebs des elektromagnetischen Ventils.
- Überprüfung und Nachziehen der Schraubverbindungen.
- Überprüfung der Kontaktflächen der Steckverbinder.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Armatur funktioniert nicht oder schaltet unzuverlässig
Überprüfen Sie, ob das Gerät unter konstanter Spannung steht. Stellen Sie sicher, dass die Stromversorgung nicht über einen Lichtschalter unterbrochen wird.
Ventil verstopft oder Durchfluss reduziert
Reinigen Sie das Sieb des elektromagnetischen Ventils. Dies sollte mindestens einmal jährlich erfolgen.
Vor der Verwendung
- Abstand der Wasseranschlüsse muss 100 mm betragen.
- Spannungsversorgung 24 V DC sicherstellen.
- Sicherstellen, dass die Stromversorgung nicht hinter einem Lichtschalter angeschlossen ist.
- Sicherstellen, dass die Wasserleitungen (Warm/Kalt) korrekt zugeordnet sind.
- Prüfen, ob alle Schraubverbindungen fest sitzen.
Abbildungen und Diagramme

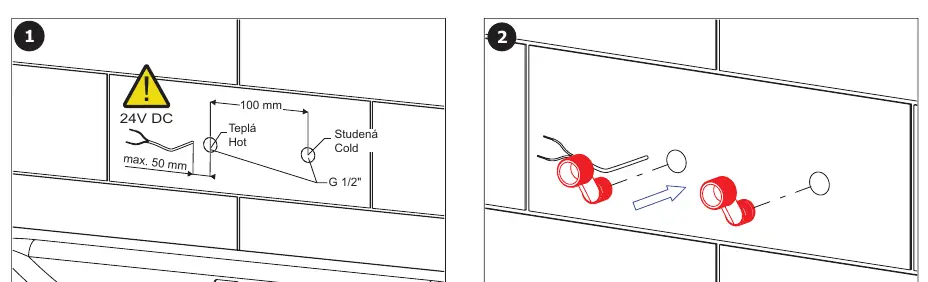

- Die Installationsschritte zeigen die Montage der Armatur an der Wand und den Anschluss der Wasserleitungen.

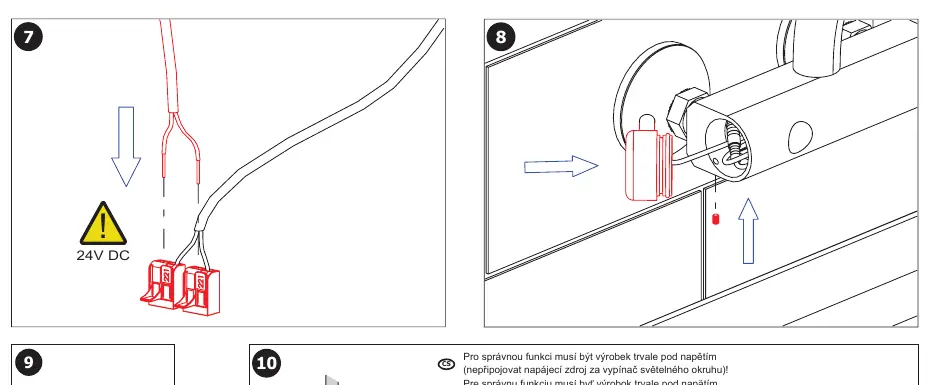

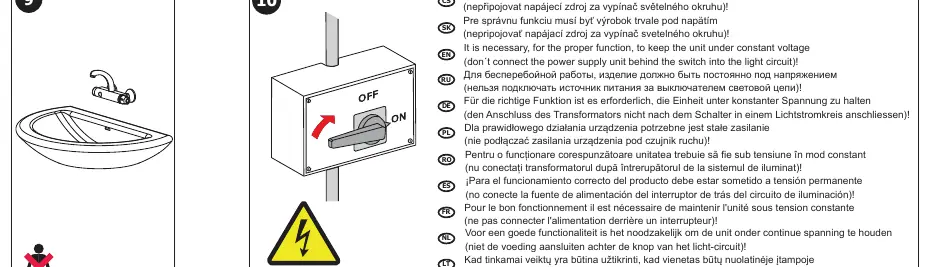

- Der Schaltplan verdeutlicht den Anschluss der 24V DC Stromversorgung und warnt vor dem Anschluss an geschaltete Stromkreise.
Modellkompatibilität
- Nur für 24 V DC Systeme geeignet.
- Erfordert SLD 03 Fernbedienung für erweiterte Parametereinstellungen.
