Bedienungsanleitung für Sanela SLS 02PTAB Piezo-Duschsteuerung
Schnellstartanleitung für die Sanela SLS 02PTAB Piezo-Duschsteuerung mit Thermostat. Enthält Informationen zur Installation, Inbetriebnahme, Parametereinstellungen, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Die Sanela SLS 02PTAB ist eine Piezo-Duschsteuerung mit Thermostat, die mit 6 V betrieben wird. Diese Anleitung deckt die Installation, die Inbetriebnahme sowie die Konfiguration der Betriebsparameter ab. Vor der Installation ist es zwingend erforderlich, die beiliegenden Sicherheitshinweise zu lesen. Die Wasserzufuhr muss für Wartungsarbeiten über die integrierten Ventile abgesperrt werden können.
Installation
Die Installation muss gemäß den beiliegenden Montageschritten erfolgen. Achten Sie auf die korrekte Einbautiefe (0-6 mm zur Wand) und die korrekte Ausrichtung der Anschlüsse für Warm- und Kaltwasser. Die Siebgröße der Wasserzufuhr sollte maximal 90 µm betragen, bei einem Betriebsdruck von 0,1 - 0,6 MPa.
Inbetriebnahme und Bedienung
Die Steuerung erfolgt über den Piezo-Taster. Ein kurzer Druck startet den Wasserfluss. Der Stopp erfolgt automatisch nach der werkseitig eingestellten Zeit (120 s) oder manuell durch erneutes Drücken des Tasters.
Parametereinstellungen
Über das optionale Zubehör SLD 04 können verschiedene Parameter angepasst werden:
- Automatische Stoppzeit: Einstellbar von 10 bis 310 Sekunden.
- Hygienespülung: Intervall (OFF, 6, 8, 12, 24, 48, 72, 168 h) und Dauer (5 bis 1200 s) konfigurierbar.
Wartung und Batterieaustausch
Das System überwacht den Batteriestatus. Wenn die Kapazität sinkt, wird ein Batteriewechsel empfohlen. Bei 0 % Kapazität ist ein Wechsel zwingend erforderlich. Der Batteriewechsel erfolgt durch Öffnen der Steuereinheit und Austausch der 4 AA-Alkalibatterien.
Fehlerbehebung
Bei Funktionsstörungen prüfen Sie zunächst die Stromversorgung (Batteriestatus). Stellen Sie sicher, dass die Wasserzufuhr geöffnet ist und keine Blockaden in den Leitungen vorliegen. Für weiterführende technische Unterstützung kontaktieren Sie bitte den Installationsbetrieb oder besuchen Sie die offizielle Website unter www.sanela.eu/service.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Kein Wasserfluss nach Betätigung
Prüfen Sie den Batteriestatus und die Wasserzufuhr. Stellen Sie sicher, dass die Absperrventile geöffnet sind.
Batteriekapazität niedrig
Tauschen Sie die 4 AA-Alkalibatterien aus, sobald das System einen notwendigen Wechsel anzeigt.
Vor der Verwendung
- Sicherheitshinweise gelesen
- Wasserzufuhr auf 0,1 - 0,6 MPa geprüft
- Siebgröße der Zufuhr ≤ 90 µm sichergestellt
- Batterien korrekt eingelegt
- Anschlüsse auf Dichtheit geprüft
Technische Daten in der Praxis
- Betriebsdruck
- 0,1 - 0,6 MPa für optimalen Betrieb.
- Spannungsversorgung
- 6 V (4x AA Alkalibatterien).
Abbildungen und Diagramme

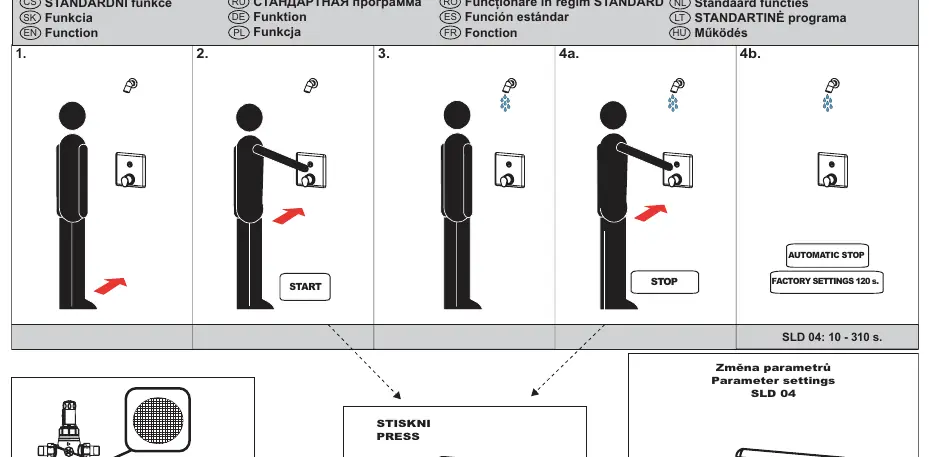

- Seite 1: Funktionsweise des Piezo-Tasters und Übersicht der einstellbaren Parameter.

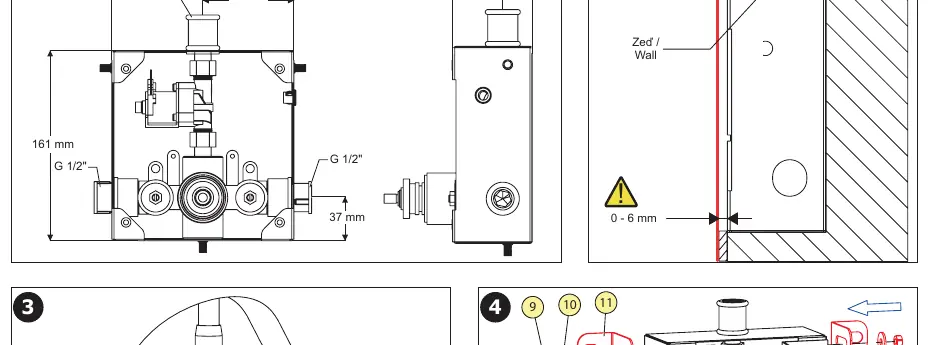

- Seite 3: Installationsmaße und Einbautiefe.

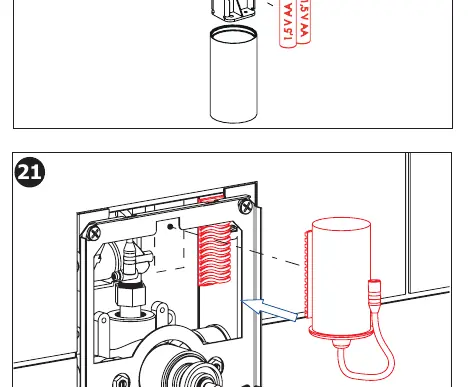

- Seite 5: Batteriewechsel-Prozess.

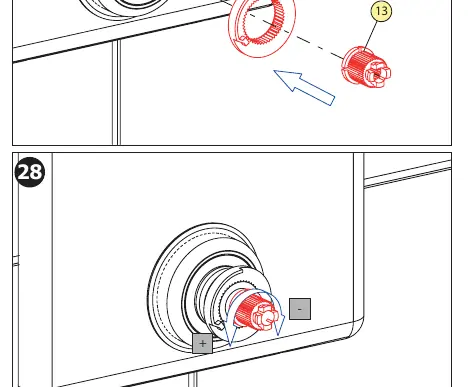

- Seite 6: Thermostat-Einstellung und Kalibrierung.
Modellkompatibilität
- Nur mit originalem Zubehör (z.B. SLD 04 Fernbedienung) kompatibel.
- Verwendung von 1,5 V AA Alkalibatterien empfohlen.
