Bedienungsanleitung für Sanela SLZA 02LMZ / SLZA 02LNZ Dusch-Münzautomat
Schnellstartanleitung für die Sanela SLZA 02LMZ und SLZA 02LNZ Dusch-Münzautomaten. Enthält wichtige Informationen zur Installation, zum elektrischen Anschluss, zur Inbetriebnahme und zur Wartung des Unterputz-Systems.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und den Betrieb der Unterputz-Münzautomaten Sanela SLZA 02LMZ und SLZA 02LNZ für vier bis acht Duschen. Das System arbeitet mit 24 V DC. Wichtig: Das Gerät muss dauerhaft unter Spannung stehen. Schließen Sie das Netzteil niemals hinter einem Lichtschalter an, da dies die Funktion beeinträchtigt.
Installation
Vor der Installation müssen die beigefügten Sicherheitshinweise gelesen werden. Die Montage erfolgt als Unterputz-Einheit. Achten Sie auf die korrekten Einbaumaße (Wandöffnung ca. 200x335 mm). Die Stromversorgung (24 V DC) muss gemäß dem beiliegenden Schaltplan angeschlossen werden.
Bedienung
Die Auswahl der Dusche erfolgt durch den Benutzer. Der Status wird durch die LED-Anzeige signalisiert (z. B. besetzt). Die Bedienung ist für die Modelle SLZA 02LMZ (direkte Steuerung) und SLZA 02LNZ (interaktive Steuerung) konzipiert.
Wartung und Sicherheit
Bewahren Sie die mitgelieferten Schlüssel sicher auf. Bei Verlust oder Beschädigung können keine identischen Ersatzschlüssel nachbestellt werden. Regelmäßige Wartung gemäß der separaten Wartungsanleitung auf der Sanela-Website wird empfohlen.
Kontakt
Für technischen Support oder Serviceanfragen wenden Sie sich bitte an Ihre Installationsfirma oder besuchen Sie die Website www.sanela.eu/service. Hersteller: SANELA spol. s r. o., Dukelských hrdinů 989, 563 01 Lanškroun, Czech Republic, E-Mail: [email protected].
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht korrekt
Stellen Sie sicher, dass das Gerät dauerhaft unter Spannung steht und nicht über einen Lichtschalter geschaltet wird.
Schlüssel verloren oder beschädigt
Identische Schlüssel können nicht nachbestellt werden. Bewahren Sie diese sicher auf.
Vor der Verwendung
- Sicherheitshinweise vollständig gelesen
- Spannungsversorgung 24 V DC geprüft
- Einbaumaße der Wandöffnung (200x335 mm) eingehalten
- Schaltplan für den elektrischen Anschluss bereitgelegt
Technische Daten in der Praxis
- Unterputz-Montage
- Das Gerät ist für den Wandeinbau konzipiert.
Abbildungen und Diagramme

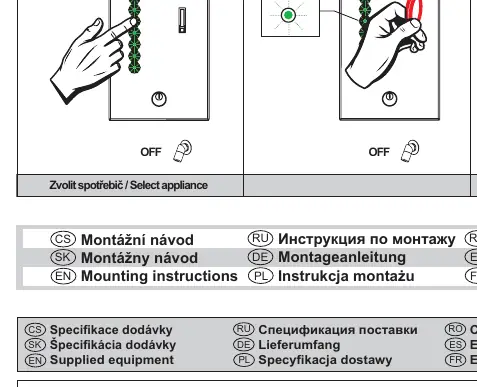

- Schritt 1-4: Auswahl und Bestätigung der Dusche

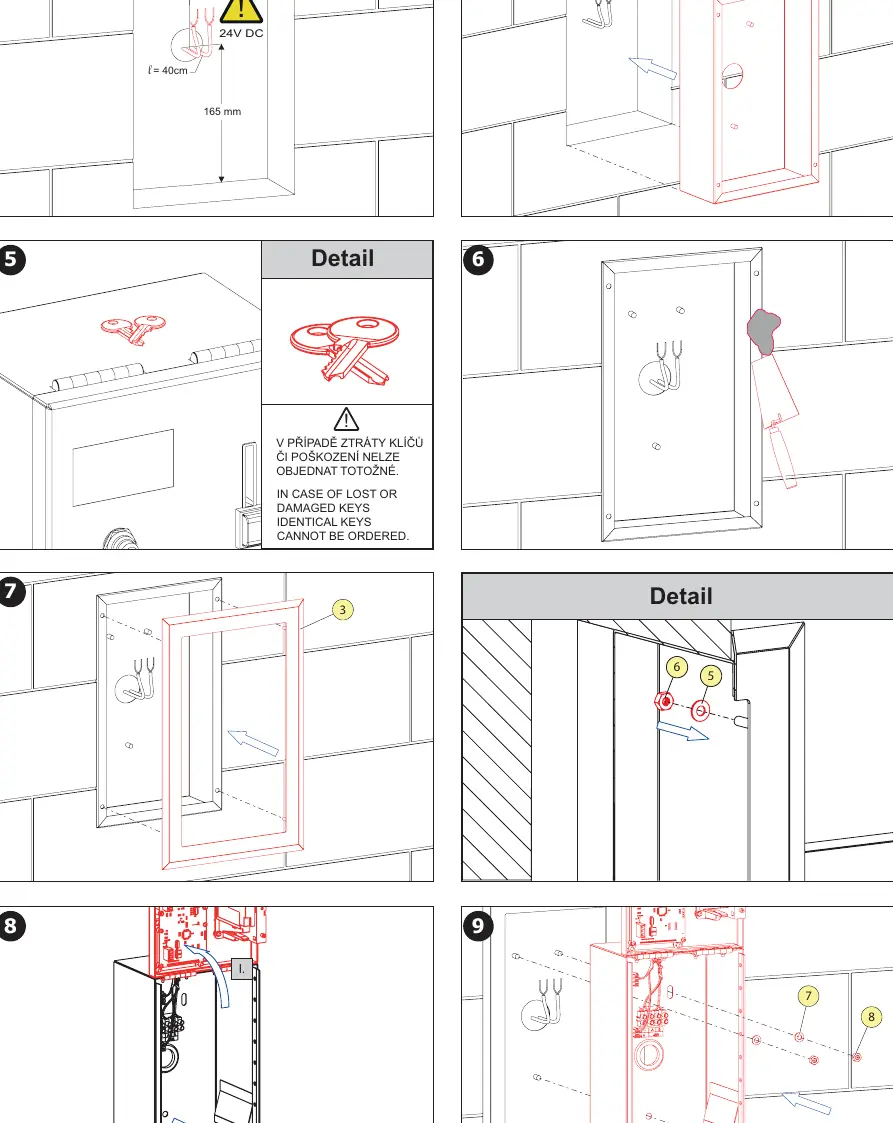

- Schritt 1-9: Montageablauf des Unterputzgehäuses
- Schritt 10-11: Elektrischer Anschlussplan
- Schritt 13: Korrekte Spannungsversorgung (Dauerstrom)
Modellkompatibilität
- Kompatibel mit Sanela Zubehör wie SLZ-Netzteilen und SLD-Fernbedienungen.
- Modell SLZA 02LMZ: Direkte Steuerung.
- Modell SLZA 02LNZ: Interaktive Steuerung.
