Bedienungsanleitung für Sanela 03KB Automatische Urinalspülung
Schnellstartanleitung für die Sanela 03KB Urinalspülung: Installation, Parametereinstellungen, ECO-Modi und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Bedienungsanleitung für die automatische Urinalspülung Sanela 03KB (sowie Varianten 03KVB, 03KBX). Die Spülung arbeitet mit Infrarot-Sensorik und erfordert einen Wasserdruck von 0,1 bis 0,6 MPa. Vor der Installation ist es zwingend erforderlich, die beigefügten Sicherheitshinweise zu lesen.
Installation
Die Installation erfolgt in mehreren Schritten:
- Vorbereitung der Wandöffnung gemäß den angegebenen Maßen (410 x 1180 mm).
- Montage des Einbaurahmens und Anschluss der Wasserzuleitung (G 3/4").
- Installation der Elektronikbox und Anschluss der Stromversorgung (Batteriebetrieb).
- Abschließende Montage der Abdeckplatte und Kalibrierung des Sensors.
Achten Sie darauf, dass das Sieb in der Zuleitung eine Maschenweite von maximal 90 µm aufweist, um Verstopfungen zu vermeiden.
Betrieb und Einstellungen
Die Spülung verfügt über verschiedene Modi, die über die Sanela Control App oder das SLD 03 Fernbedienungsgerät angepasst werden können:
- Standardfunktion: Automatische Spülung nach Benutzung.
- ECO-Modus 1 (Pause): Ideal für Schulen oder Stadien. Das System spült erst nach Ablauf einer definierten Zeitspanne, wenn eine Benutzung erkannt wurde, um Wasser zu sparen.
- ECO-Modus 2 (Büro): Wechselt zwischen kleinen Spülungen (nur Spülung) und großen Spülungen (Siphonreinigung) in einem einstellbaren Verhältnis.
Wartung und Fehlerbehebung

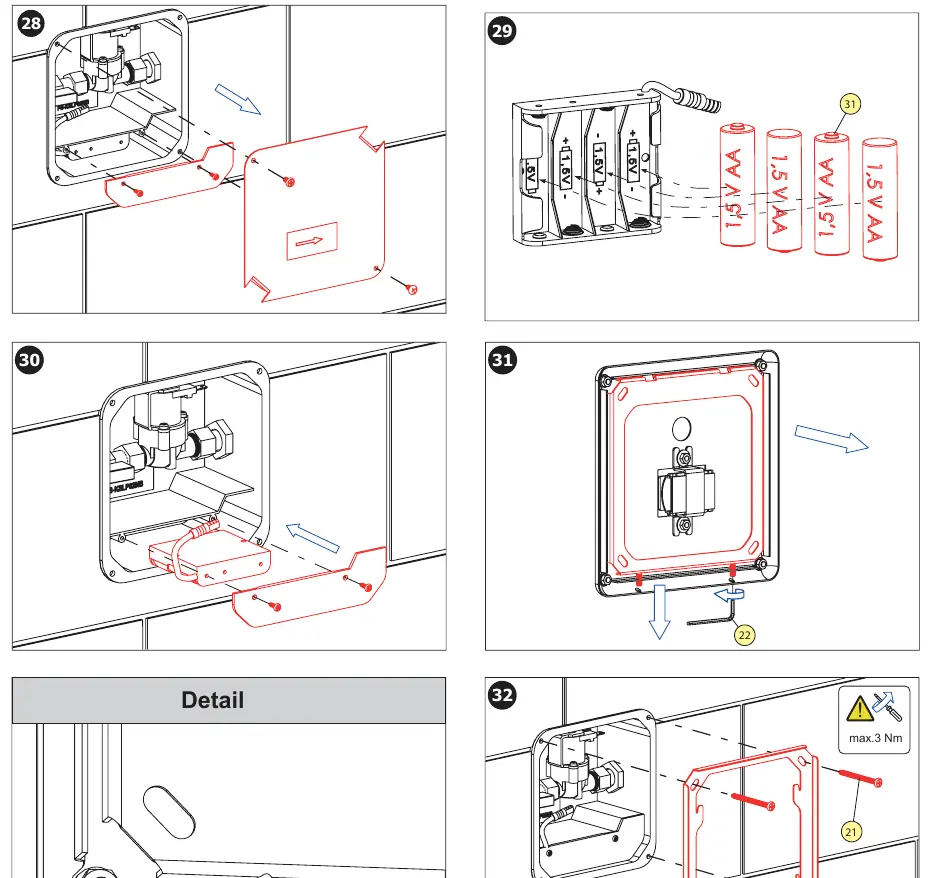

Die Batterielebensdauer wird durch die LED-Anzeige am Sensor signalisiert. Wenn die LED bei Benutzung blinkt, ist ein Batteriewechsel empfohlen; leuchtet sie dauerhaft, ist ein Wechsel zwingend erforderlich. Verwenden Sie 4x AA 1,5V Alkalibatterien. Für technische Unterstützung besuchen Sie www.sanela.eu/service.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
LED blinkt bei Benutzung
Batteriekapazität ist niedrig, Batteriewechsel empfohlen.
LED leuchtet dauerhaft bei Benutzung
Batteriekapazität ist erschöpft, Batteriewechsel zwingend erforderlich.
Keine Spülung
Wasserdruck prüfen (muss 0,1 - 0,6 MPa betragen), Sieb auf Verschmutzung prüfen, Batteriestatus kontrollieren.
Vor der Verwendung
- Sicherstellen, dass der Wasserdruck zwischen 0,1 und 0,6 MPa liegt.
- Prüfen, ob das Sieb in der Zuleitung sauber ist (Maschenweite ≤ 90 µm).
- Batterien (4x AA 1,5V) korrekt in das Batteriefach einlegen.
- Sicherstellen, dass die Sensoroberfläche sauber und frei von Hindernissen ist.
Abbildungen und Diagramme

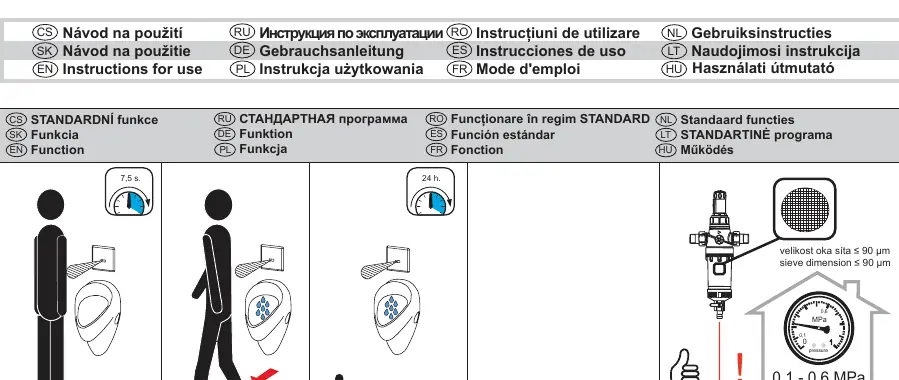

- Seite 1 zeigt die Standard-Funktionsweise und die Einstellbereiche für Zeit und Distanz.
- Seite 2 und 3 erläutern die ECO-Modi 1 und 2 zur Wasseroptimierung.
- Seite 4 enthält die Stückliste für die Montage.

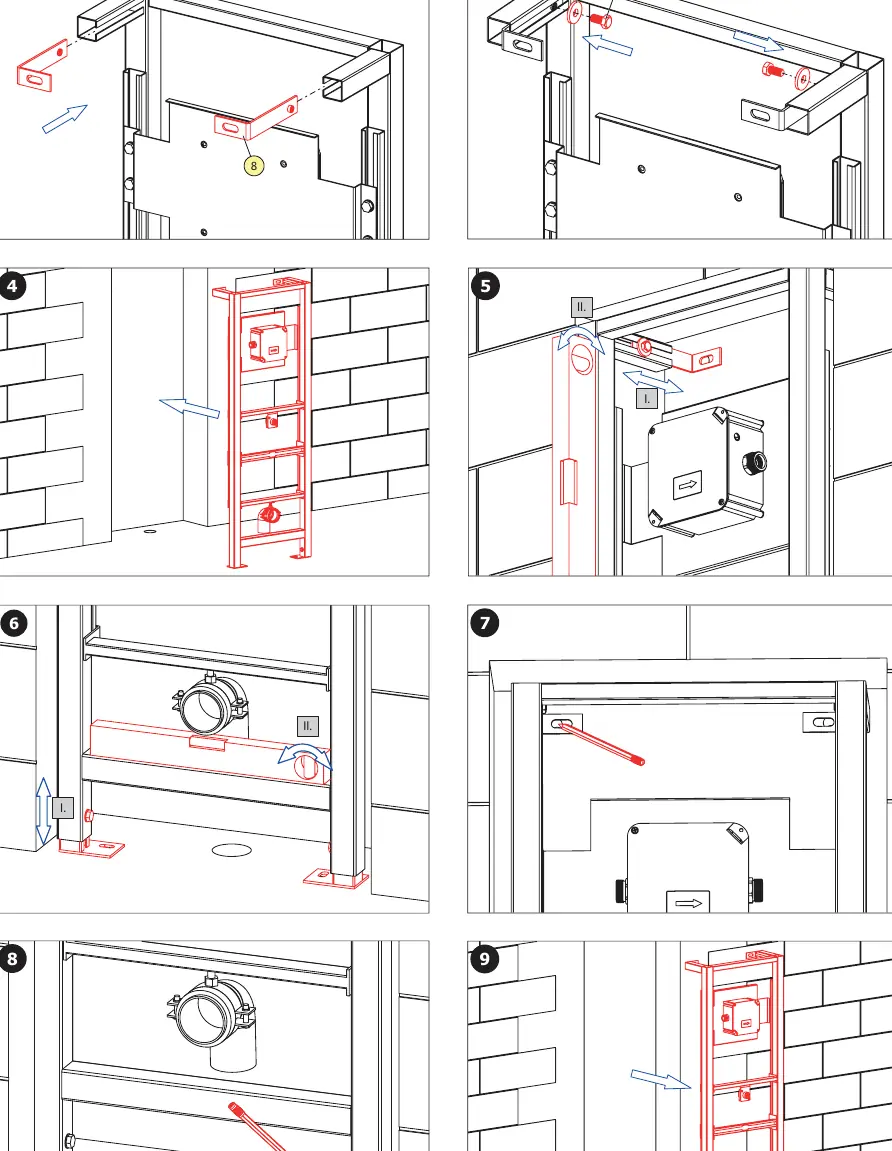

- Seite 6-10 zeigen die schrittweise mechanische Installation und den Anschluss der Elektronik.
Modellkompatibilität
- Kompatibel mit Sanela Control App zur Konfiguration.
- SLD 03 Fernbedienung für manuelle Parametereinstellungen optional erhältlich.
- SLA 36 Batterieset als Zubehör empfohlen.
