Dieses Dokument enthält Installations- und Betriebsanweisungen für das Sanela SLSN 01E Edelstahl-Duschpaneel. Wichtiger Hinweis: Für eine ordnungsgemäße Funktion muss das Gerät dauerhaft unter Spannung stehen. Schließen Sie das Netzteil niemals hinter einem Lichtschalter an, da dies zu Fehlfunktionen führt.
Produktbeschreibung
Das Sanela SLSN 01E ist ein automatisches Duschpaneel aus Edelstahl, das für Kalt- oder vorgemischtes Wasser ausgelegt ist. Es wird mit 24 V DC betrieben und verfügt über einen Infrarotsensor zur berührungslosen Steuerung.
Montage und Installation
Die Installation sollte von qualifiziertem Fachpersonal durchgeführt werden. Beachten Sie vor Beginn die beiliegenden Sicherheitshinweise.
- Markieren Sie die Bohrlöcher gemäß der technischen Zeichnung (8 mm Bohrer).
- Montieren Sie die Halterung an der Wand.
- Installieren Sie das Eckventil und schließen Sie die Wasserzufuhr an.
- Spülen Sie die Leitung vor dem Anschluss des Paneels durch (ca. 10 Liter).
- Verbinden Sie die elektrischen Anschlüsse gemäß Schaltplan.
- Hängen Sie das Duschpaneel in die Halterung ein und sichern Sie es.
Elektrischer Anschluss
Das Gerät benötigt eine konstante 24 V DC Stromversorgung. Achten Sie auf die korrekte Polarität:
- Braun: Plus (+)
- Weiß: Minus (-)
Verwenden Sie geeignete Netzteile (z.B. SLZ-Serie), die für die Anzahl der angeschlossenen Einheiten ausgelegt sind.
Einstellungen und Betrieb
Das Duschpaneel bietet verschiedene einstellbare Parameter, die über den Sensor oder die Sanela Control App konfiguriert werden können:
- Erfassungsbereich: 0,3 - 0,7 m.
- Hygienespülung: Intervall und Dauer sind einstellbar (OFF / 6-168 h Intervall; 5-1200 s Dauer).
- Duschverzögerung: 0 - 15 s.
- Sicherheitsabschaltung: 10 - 310 s.
Wartung und Reinigung
Regelmäßige Wartung ist für die Langlebigkeit des Produkts erforderlich. Bei verringertem Durchfluss kann der Regler ausgetauscht werden:
- Demontieren Sie das Paneel vorsichtig von der Wand.
- Entfernen Sie den Regler aus dem Anschlussstück.

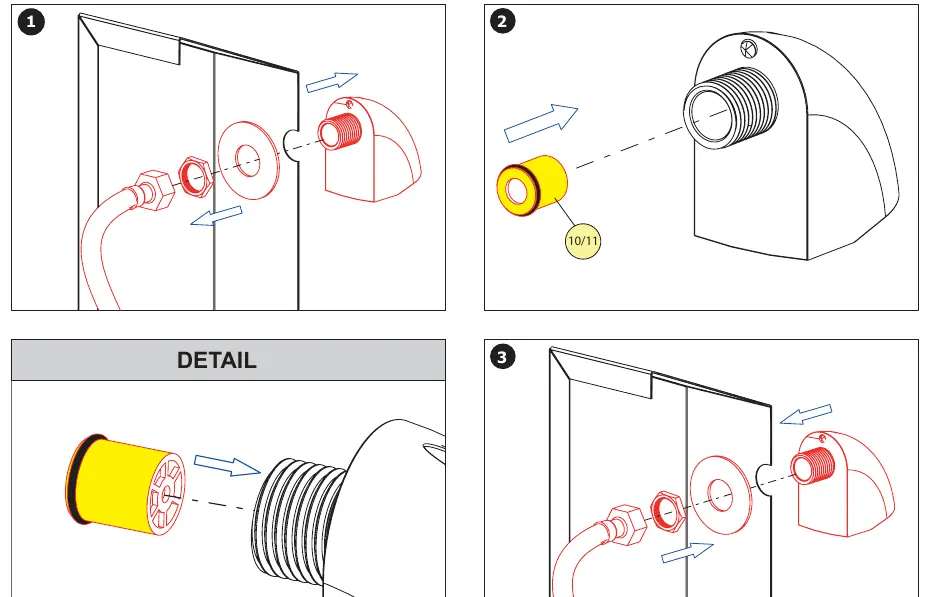

- Reinigen oder ersetzen Sie den Regler (10/11).
- Setzen Sie das Paneel wieder zusammen.
Technische Daten
- Betriebsspannung: 24 V DC
- Wasserdruck: 0,1 - 0,6 MPa
- Siebgröße: ≤ 90 µm
- Material: Edelstahl
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht
Überprüfen Sie, ob die Stromversorgung konstant anliegt und nicht über einen Lichtschalter unterbrochen wird.
Sensor reagiert nicht
Prüfen Sie den Erfassungsbereich (0,3 - 0,7 m) und reinigen Sie das Sensorfenster.
Wasserdurchfluss zu gering
Überprüfen Sie den Regler auf Verschmutzungen oder Kalkablagerungen und reinigen oder ersetzen Sie ihn.
Vor der Verwendung
- Stellen Sie sicher, dass eine 24V DC Stromversorgung vorhanden ist.
- Prüfen Sie den Wasserdruck (0,1 - 0,6 MPa).
- Stellen Sie sicher, dass die Stromversorgung nicht über einen Lichtschalter geschaltet wird.
- Spülen Sie die Wasserleitungen vor der Montage gründlich durch.
- Prüfen Sie die Wandbeschaffenheit für die Montage.
Abbildungen und Diagramme

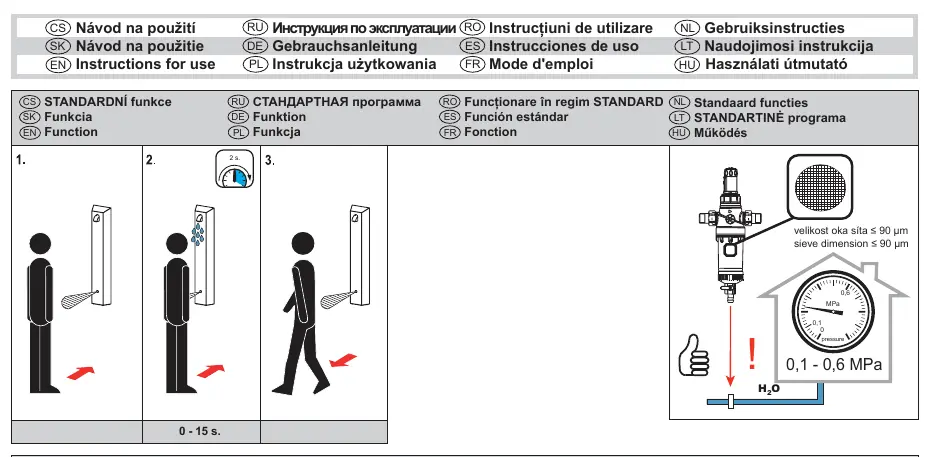

- Seite 1 zeigt die Sensoreinstellungen und Programmieroptionen.

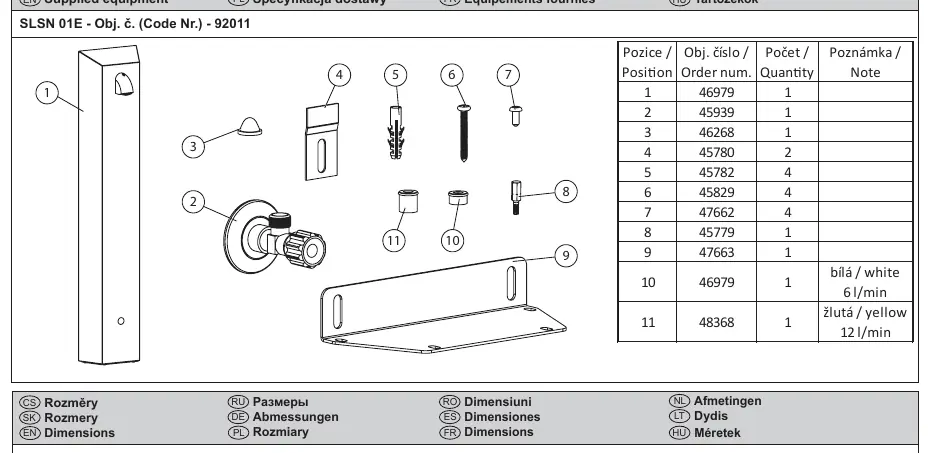

- Seite 2 zeigt die Explosionszeichnung und Teileliste.

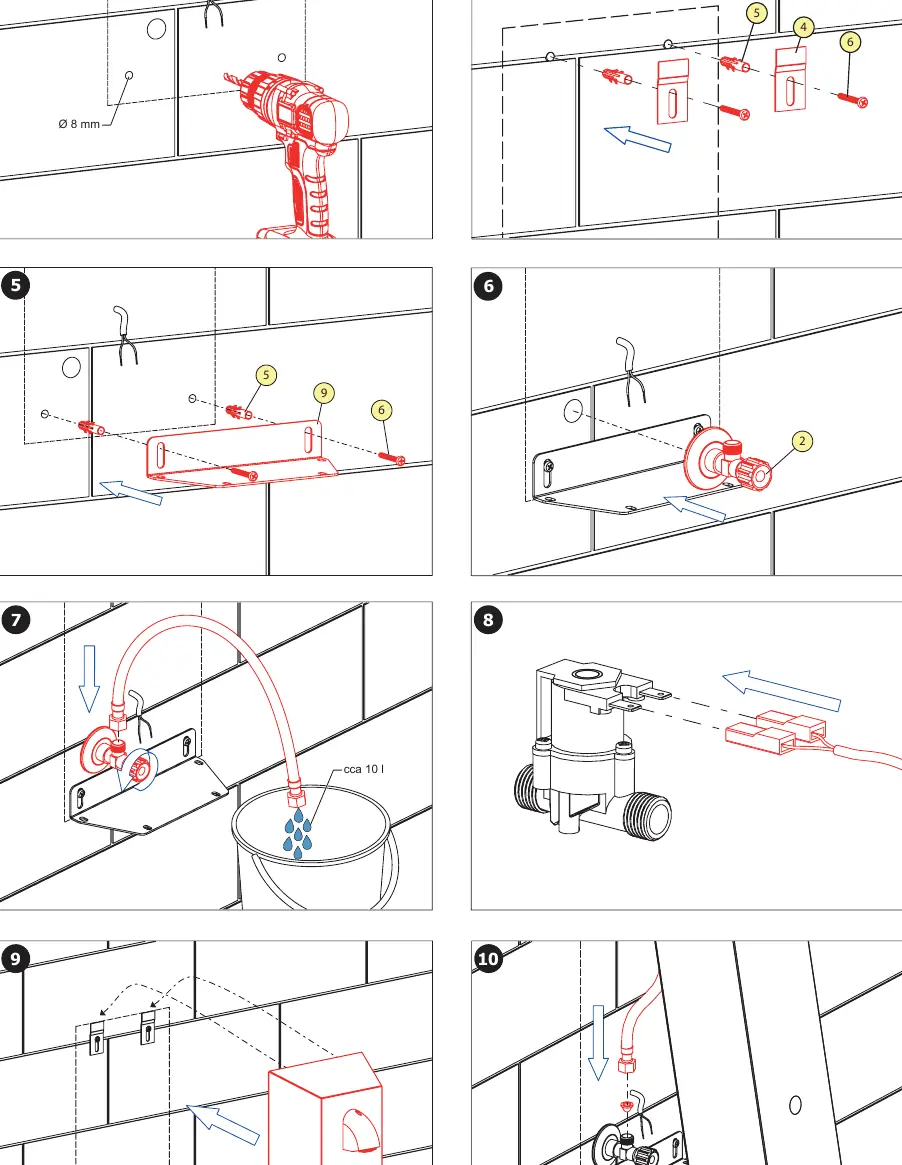

- Seite 4 zeigt die schrittweise Montage und den elektrischen Anschluss.
Modellkompatibilität
- Nur für Kalt- oder vorgemischtes Wasser geeignet.
- Erfordert externe 24V DC Stromversorgung (z.B. SLZ-Serie).
