Bedienungsanleitung für Sanela SLSN 02PTB Duschpaneel mit Piezo-Steuerung
Erfahren Sie, wie Sie das Sanela SLSN 02PTB Duschpaneel installieren, bedienen und warten. Diese Anleitung enthält Details zur Piezo-Steuerung, zum Thermostatmischer, zum Batteriewechsel und zur Einstellung der Hygienespülung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Sanela SLSN 02PTB ist ein Edelstahl-Duschpaneel mit integrierter Piezo-Steuerung und Thermostatmischer. Der Betrieb erfolgt über eine 6V-Spannungsversorgung (Batterien). Vor der Installation ist es zwingend erforderlich, die beiliegenden Sicherheitshinweise zu lesen. Der Wasserdruck muss zwischen 0,1 und 0,6 MPa liegen, und das Sieb sollte eine Maschenweite von maximal 90 µm aufweisen.
Produktbeschreibung

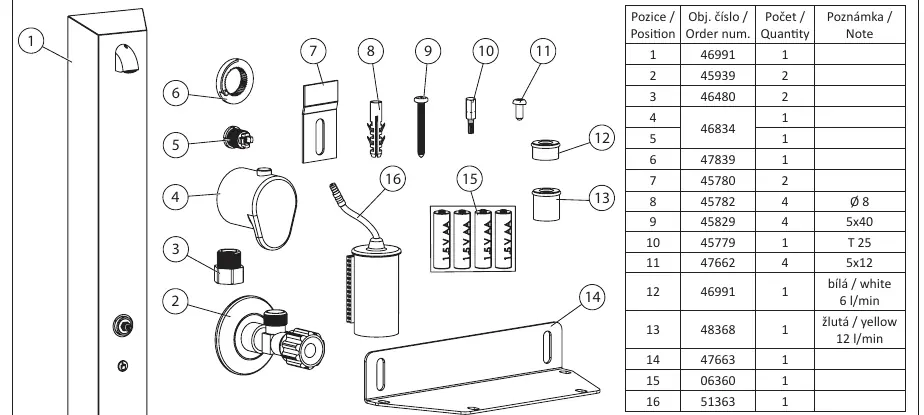

Das Duschpaneel besteht aus dem Edelstahlgehäuse, der Piezo-Taste zur Steuerung des Wasserflusses, dem Thermostatmischer zur Temperatureinstellung sowie der elektronischen Steuereinheit. Im Lieferumfang sind alle notwendigen Befestigungselemente, die Batteriebox und die Anschlussschläuche enthalten.
Installation und Montage

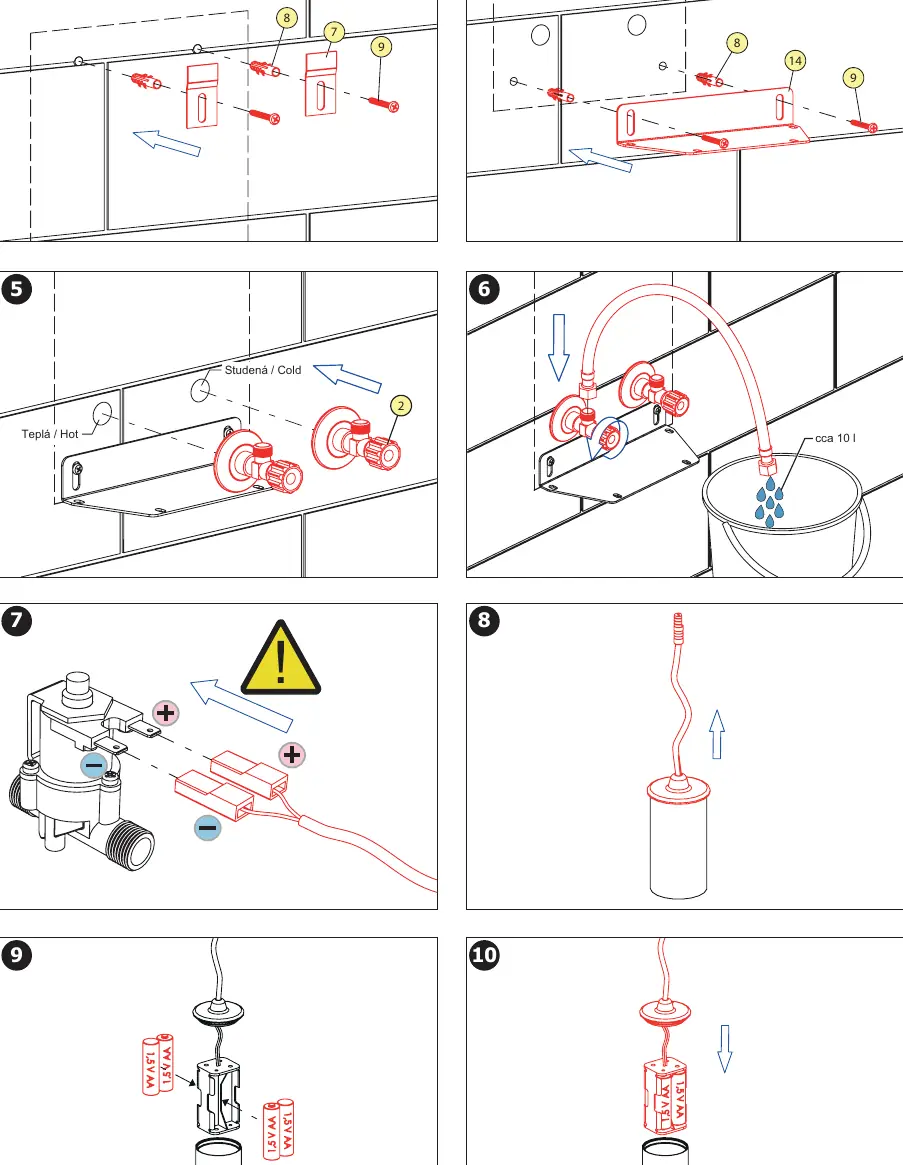

Die Installation muss gemäß den technischen Zeichnungen und den beiliegenden Montageschritten erfolgen:
- Vorbereitung: Stellen Sie sicher, dass die Wasseranschlüsse (G 1/2") gemäß dem Installationsplan positioniert sind.
- Wandmontage: Bohren Sie die Löcher gemäß den Maßen (Ø 8 mm) und befestigen Sie die Halterung.
- Anschluss: Verbinden Sie die Wasserleitungen (Warm/Kalt) und spülen Sie die Leitungen vor dem Anschluss des Paneels durch (ca. 10 Liter).
- Elektronik: Verbinden Sie die Piezo-Einheit mit der Batteriebox. Achten Sie auf die korrekte Polarität.
- Abschluss: Setzen Sie das Paneel auf die Halterung und sichern Sie es mit den mitgelieferten Schrauben.
Inbetriebnahme und Einstellungen

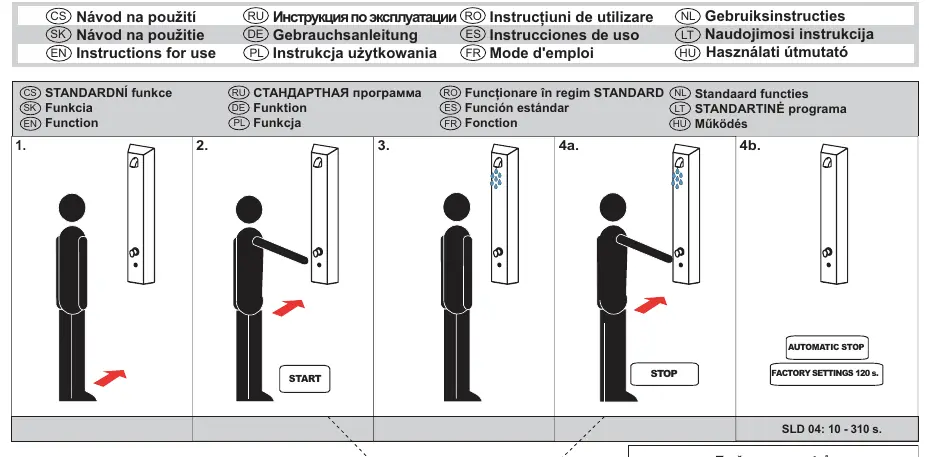

Die Steuerung erfolgt über die Piezo-Taste. Die Werkseinstellungen sind wie folgt konfiguriert:
- Automatischer Stopp: Nach 120 Sekunden.
- Hygienespülung: Werkseitig deaktiviert.
- Hygienespülungsdauer: 5 Sekunden.
Die Parameter (wie Spülintervall oder Laufzeit) können über eine optionale Fernbedienung (SLD 04) angepasst werden.
Wartung und Pflege
Regelmäßige Wartung stellt die Funktion sicher:

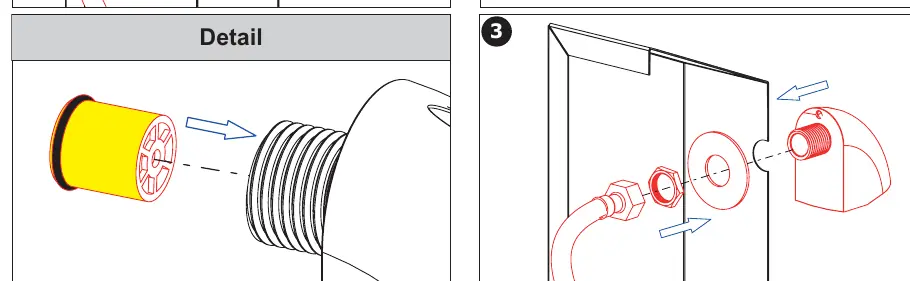

- Reglerwechsel: Sollte der Thermostatmischer nicht mehr korrekt funktionieren, kann der Regler ausgetauscht werden. Drehen Sie dazu die Wasserzufuhr ab, demontieren Sie den Regler und setzen Sie das Ersatzteil ein.
- Reinigung: Verwenden Sie keine aggressiven Reinigungsmittel.
Fehlerbehebung und Batteriestatus

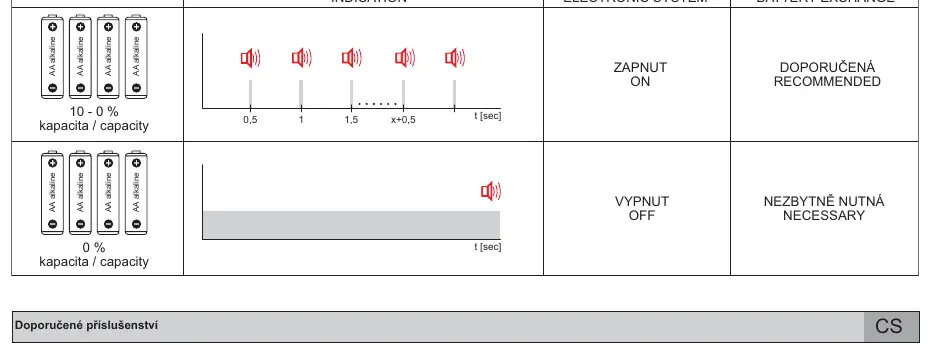

Das System signalisiert den Batteriestatus über akustische Signale:
- Batteriewechsel: Wenn das System einen niedrigen Batteriestand anzeigt, müssen die 4x AA Alkalibatterien ausgetauscht werden.
- Kein Wasserfluss: Prüfen Sie die Batterien, die Wasserzufuhr und ob das Sieb verstopft ist.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Kein Wasserfluss
Prüfen Sie den Batteriestatus (akustische Signale), kontrollieren Sie die Wasserzufuhr und reinigen Sie das Sieb.
Falsche Wassertemperatur
Überprüfen Sie den Thermostatmischer und tauschen Sie ggf. den Regler aus.
Vor der Verwendung
- Sicherheitsanweisungen vor der Installation lesen.
- Wasserdruck prüfen (0,1 - 0,6 MPa).
- Siebgröße prüfen (<= 90 µm).
- 4x AA Alkalibatterien (1,5 V) bereithalten.
- Wasserleitungen vor dem Anschluss durchspülen.
Abbildungen und Diagramme
- Die Montageskizze zeigt die exakten Abstände für die Wandmontage und die Position der Wasseranschlüsse.
- Der Schaltplan verdeutlicht den Anschluss der Piezo-Einheit an die Batteriebox.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Erfordert 4x AA Alkalibatterien (2700 mAh empfohlen).
- Kompatibel mit Fernbedienung SLD 04 für erweiterte Einstellungen.
