Bedienungsanleitung für Sanela SLSN 01PB Duschpaneel
Erfahren Sie, wie Sie das Sanela SLSN 01PB Duschpaneel installieren, bedienen und warten. Diese Anleitung enthält wichtige Informationen zu Parametereinstellungen, Batteriewechsel und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Sanela SLSN 01PB ist ein Edelstahl-Duschpaneel mit piezoelektrischer Steuerung für Kalt- oder vorgemischtes Wasser. Der Betrieb erfolgt über eine 6V-Batterie. Die Konfiguration der Parameter (wie automatische Stoppzeit oder Hygienespülung) erfordert die optionale Fernbedienung SLD 04.
Produktbeschreibung
Das Duschpaneel ist für den Einsatz in öffentlichen und privaten Sanitärbereichen konzipiert. Es zeichnet sich durch eine robuste Edelstahlkonstruktion und eine berührungslose Piezo-Steuerung aus. Das System ist für einen Wasserdruck von 0,1 bis 0,6 MPa ausgelegt.
Installation
Vor der Installation müssen die beiliegenden Sicherheitshinweise gelesen werden. Stellen Sie sicher, dass der Wasserdruck innerhalb der Spezifikationen liegt und ein Sieb mit einer Maschenweite von maximal 90 µm verwendet wird. Die Montage erfolgt an der Wand unter Verwendung der mitgelieferten Befestigungselemente. Der Wasseranschluss erfolgt über ein G 1/2" Gewinde.
Parametereinstellungen
Die Anpassung der Betriebsparameter erfolgt ausschließlich über die Fernbedienung SLD 04. Folgende Einstellungen können vorgenommen werden:
- Automatische Stoppzeit: Einstellbar von 10 bis 310 Sekunden.
- Hygienespülung: Intervall und Dauer können angepasst werden, um Stagnationswasser zu vermeiden.
- Ein/Aus-Funktion: Das System kann über die Fernbedienung aktiviert oder deaktiviert werden.
Wartung und Batteriewechsel

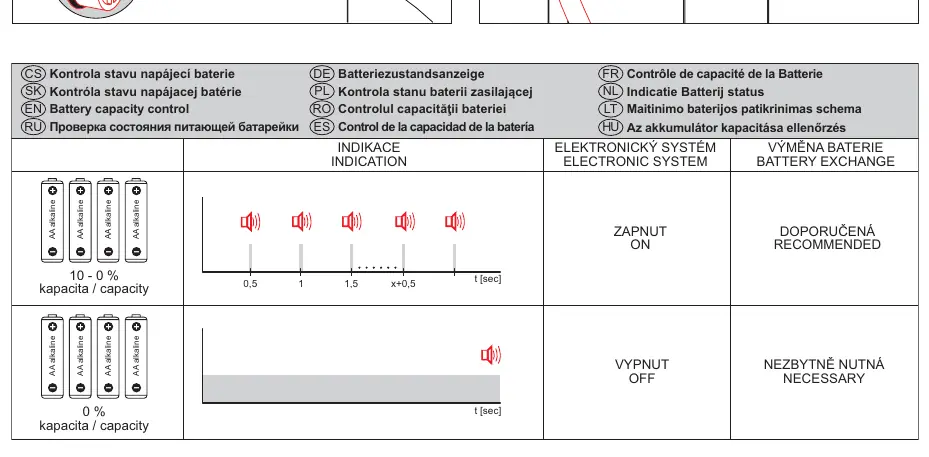

Das System überwacht den Batteriestatus. Wenn die Kapazität sinkt, wird dies durch akustische Signale angezeigt. Bei 0% Kapazität ist ein Batteriewechsel zwingend erforderlich. Verwenden Sie 4x AA Alkalibatterien (1,5 V, 2700 mAh). Der Regler kann bei Bedarf ausgetauscht werden, indem die Abdeckung entfernt und die entsprechenden Komponenten gewechselt werden.
Technische Daten
- Betriebsspannung: 6 V (4x AA Batterien)
- Wasserdruck: 0,1 - 0,6 MPa
- Siebgröße: ≤ 90 µm
- Material: Edelstahl
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Batteriekapazität niedrig
Prüfen Sie die akustischen Signale. Bei 0% Kapazität müssen die 4 AA-Batterien sofort gewechselt werden.
Kein Wasserfluss
Prüfen Sie den Wasserdruck (0,1 - 0,6 MPa) und ob das Sieb (≤ 90 µm) verstopft ist.
Vor der Verwendung
- Wasserdruck auf 0,1 - 0,6 MPa prüfen.
- Sieb mit Maschenweite ≤ 90 µm installieren.
- 4x AA Alkalibatterien (1,5 V) bereithalten.
- Werkzeug (Bohrer 8mm, T25 Schraubendreher) bereitstellen.
- Sicherheitshinweise vor der Montage lesen.
Technische Daten in der Praxis
- Hygienespülung
- Automatischer Spülvorgang zur Vermeidung von Legionellenbildung, einstellbar über SLD 04.
Abbildungen und Diagramme

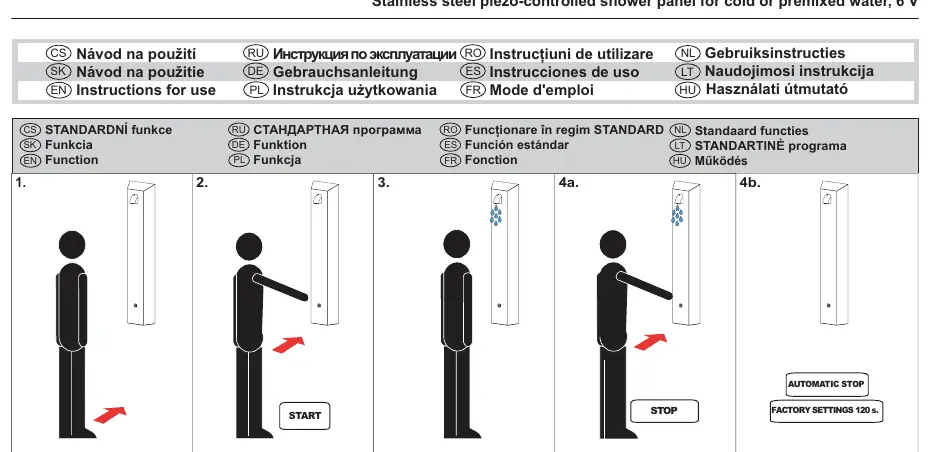

- Seite 1: Übersicht der Piezo-Tastenfunktionen und Einstellmöglichkeiten.

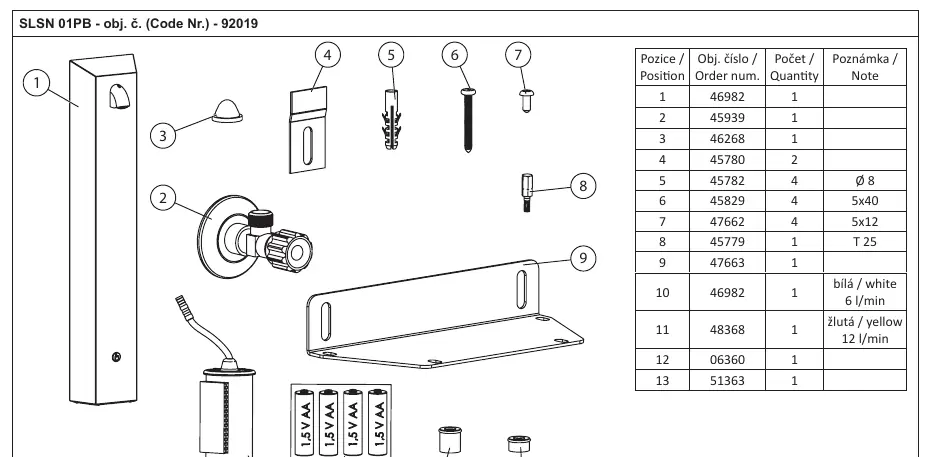

- Seite 2: Explosionszeichnung mit Teileliste und Abmessungen.

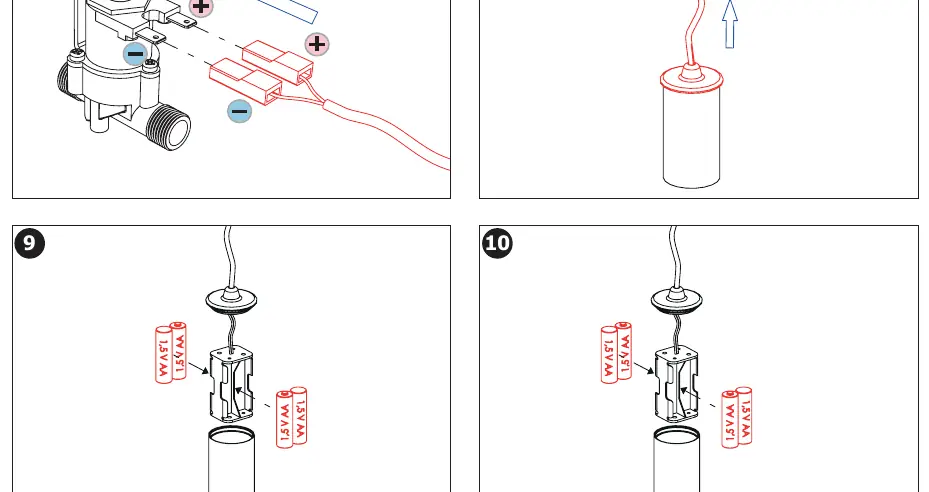

- Seite 4: Montage- und Verkabelungsschritte für die Batterieeinheit.

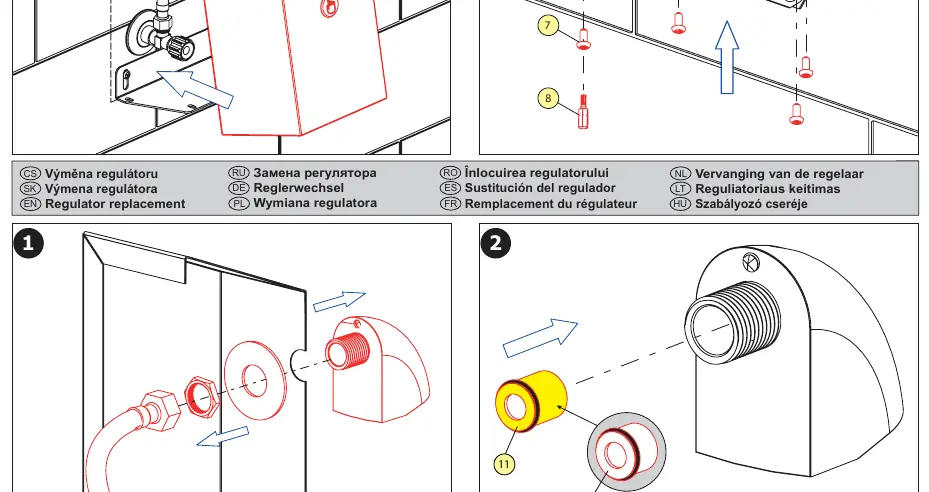

- Seite 5: Austausch des Reglers.
Modellkompatibilität
- Erfordert Fernbedienung SLD 04 für erweiterte Parametereinstellungen.
- Geeignet für Kalt- oder vorgemischtes Wasser.
