Bedienungsanleitung für Sanela SLZA 02KMZ / SLZA 02KNZ Dusch-Zeitschaltuhr
Schnellstartanleitung und Installationshandbuch für die Sanela SLZA 02KMZ und SLZA 02KNZ Dusch-Zeitschaltuhren. Enthält wichtige Hinweise zur 24V DC Stromversorgung, Montageanweisungen für den Unterputzeinbau und Informationen zum Zubehör.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Sanela SLZA 02KMZ und SLZA 02KNZ sind Unterputz-Dusch-Zeitschaltuhren für 24 V DC. Für den ordnungsgemäßen Betrieb ist es zwingend erforderlich, dass das Gerät unter konstanter Spannung steht. Schließen Sie das Netzteil niemals hinter einem Lichtschalter oder einem Bewegungsmelder an, da dies die Funktion beeinträchtigt. Vor der Installation müssen die beiliegenden Sicherheitshinweise gelesen werden.
Produktbeschreibung
Die Geräte dienen der Steuerung von Duschvorgängen mittels Münzen oder Wertmarken. Das Modell SLZA 02KMZ ist für vier bis zwölf Duschen ausgelegt (direkte Steuerung), während das Modell SLZA 02KNZ für vier bis acht Duschen (interaktive Steuerung) konzipiert ist. Beide Modelle ermöglichen die Auswahl der Dusche durch den Benutzer über ein Menü.
Installation und Montage
Die Installation erfolgt als Unterputzmontage. Beachten Sie die folgenden Schritte:
- Bereiten Sie die Wandöffnung gemäß den Abmessungen vor (200 + 10 mm Breite, 335 + 10 mm Höhe, 90 + 5 mm Tiefe).
- Verlegen Sie die 24V DC Stromversorgung zur Einbaustelle.
- Setzen Sie den Einbaukasten in die Wandöffnung ein.
- Führen Sie die Verkabelung gemäß dem beiliegenden Schaltplan durch.
- Montieren Sie die Frontplatte und sichern Sie diese.
Hinweis: Bei Verlust oder Beschädigung der Schlüssel können keine identischen Ersatzschlüssel nachbestellt werden.
Elektrischer Anschluss
Der Anschluss muss an eine konstante 24V DC Stromquelle erfolgen. Stellen Sie sicher, dass die Stromversorgung nicht unterbrochen wird, wenn das Licht im Duschraum ausgeschaltet wird. Verwenden Sie für die Verkabelung die Klemmen A und B sowie die 24V-Anschlüsse gemäß dem Schaltplan auf Seite 4.
Betrieb und Einstellungen
Die Bedienung erfolgt über das Menü am Gerät. Benutzer können die gewünschte Duschkabine auswählen. Das Display zeigt den Status (belegt/frei) an. Bestätigen Sie die Auswahl durch Drücken der entsprechenden Taste.
Wartung und Zubehör
Es wird eine regelmäßige Wartung gemäß den Wartungsanweisungen empfohlen. Zu den empfohlenen Zubehörteilen gehören verschiedene Netzteile (z.B. SLZ 01Y, SLZ 04Y), vandalensichere Duschköpfe (SLA 03, SLA 39, SLA 40) sowie Fernbedienungen zur Parametereinstellung (SLD 05).
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht oder schaltet ab
Überprüfen Sie, ob das Netzteil an einen Lichtschalter angeschlossen ist. Das Gerät benötigt eine konstante 24V DC Spannung.
Schlüssel verloren oder beschädigt
Es können keine identischen Ersatzschlüssel nachbestellt werden. Bewahren Sie die Schlüssel sicher auf.
Vor der Verwendung
- Sicherstellen, dass eine konstante 24V DC Stromversorgung vorhanden ist.
- Wandöffnung auf korrekte Maße prüfen (200x335x90 mm).
- Sicherheitshinweise vor der Installation lesen.
- Prüfen, ob alle Komponenten gemäß Spezifikation vorhanden sind.
Technische Daten in der Praxis
- Unterputzmontage
- Das Gerät wird in die Wand eingelassen; erfordert eine entsprechende Nische.
Abbildungen und Diagramme
- Seite 1: Übersicht der Bedienelemente und Auswahl der Duschkabine.

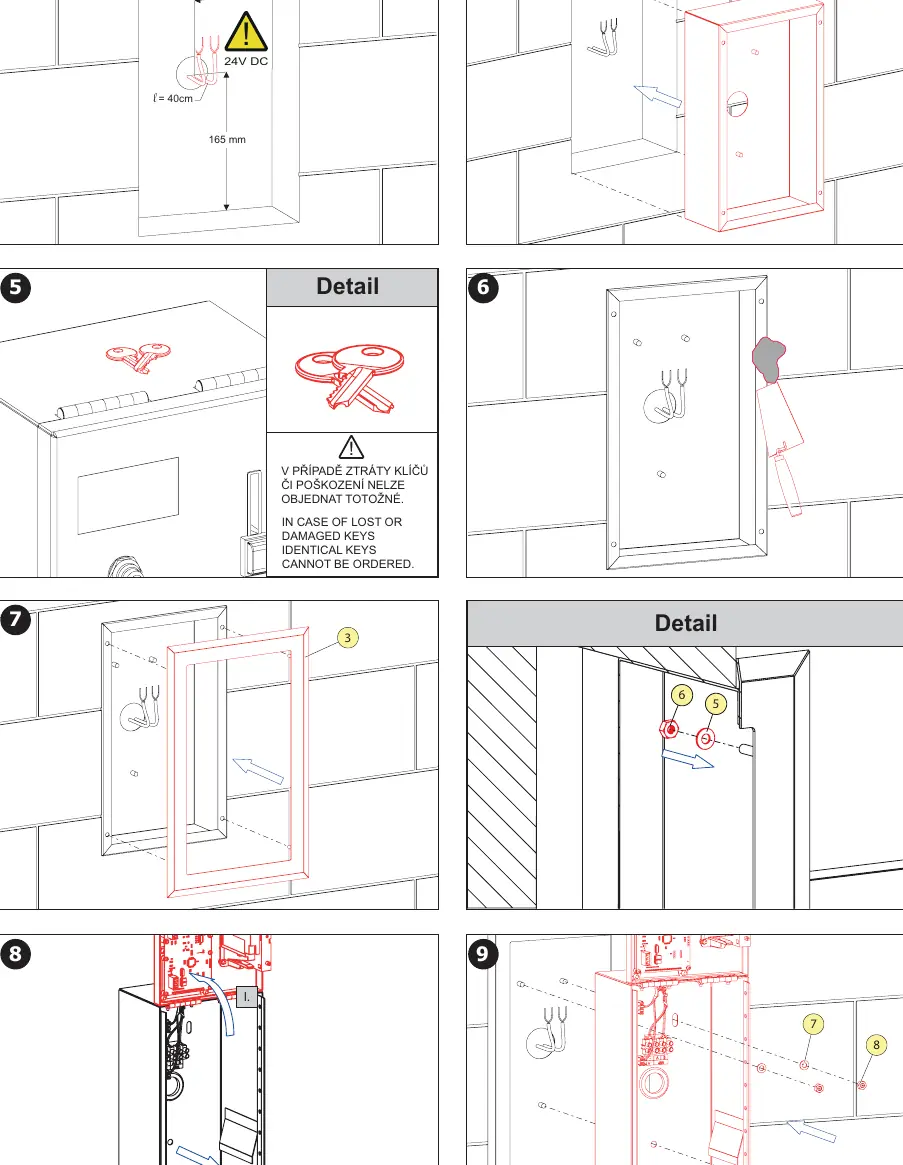

- Seite 3: Schritt-für-Schritt Montageanleitung für den Unterputzkasten.
- Seite 4: Schaltplan für den elektrischen Anschluss an 24V DC.
Modellkompatibilität
- Kompatibel mit Sanela Netzteilen der Serie SLZ.
- Geeignet für vandalensichere Duschköpfe der Serie SLA.
