Bedienungsanleitung für Sanela SLZA 01LMZ/01LNZ/01MZ/01NZ Dusch-Timer
Erfahren Sie, wie Sie den Sanela SLZA Dusch-Timer installieren und bedienen. Diese Anleitung enthält wichtige Informationen zur Verkabelung, Stromversorgung und den Standardfunktionen für 1 bis 3 Duschen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

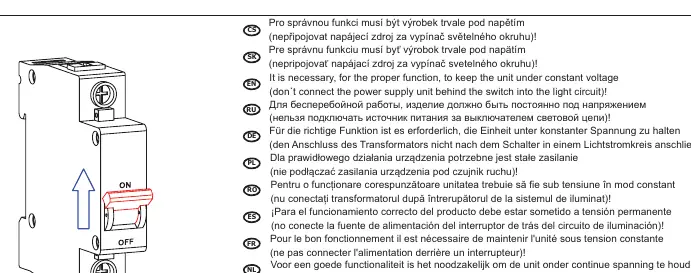

Dieses Dokument beschreibt die Installation und den Betrieb der Sanela SLZA Dusch-Timer (Modelle 01LMZ, 01LNZ, 01MZ, 01NZ). Das Gerät ist für den Betrieb von 1 bis 3 Duschen ausgelegt und benötigt eine konstante 24V DC Stromversorgung. Wichtig: Schließen Sie das Netzteil niemals hinter einem Lichtschalter an, da das Gerät für eine ordnungsgemäße Funktion dauerhaft unter Spannung stehen muss.
Produktbeschreibung
Die Serie SLZA umfasst Unterputz-Münz- und Token-Dusch-Timer. Je nach Modell erfolgt die Duschwahl entweder durch den Benutzer (LMZ/LNZ) oder automatisch durch das Gerät (MZ/NZ). Die Steuerung kann direkt oder interaktiv erfolgen.

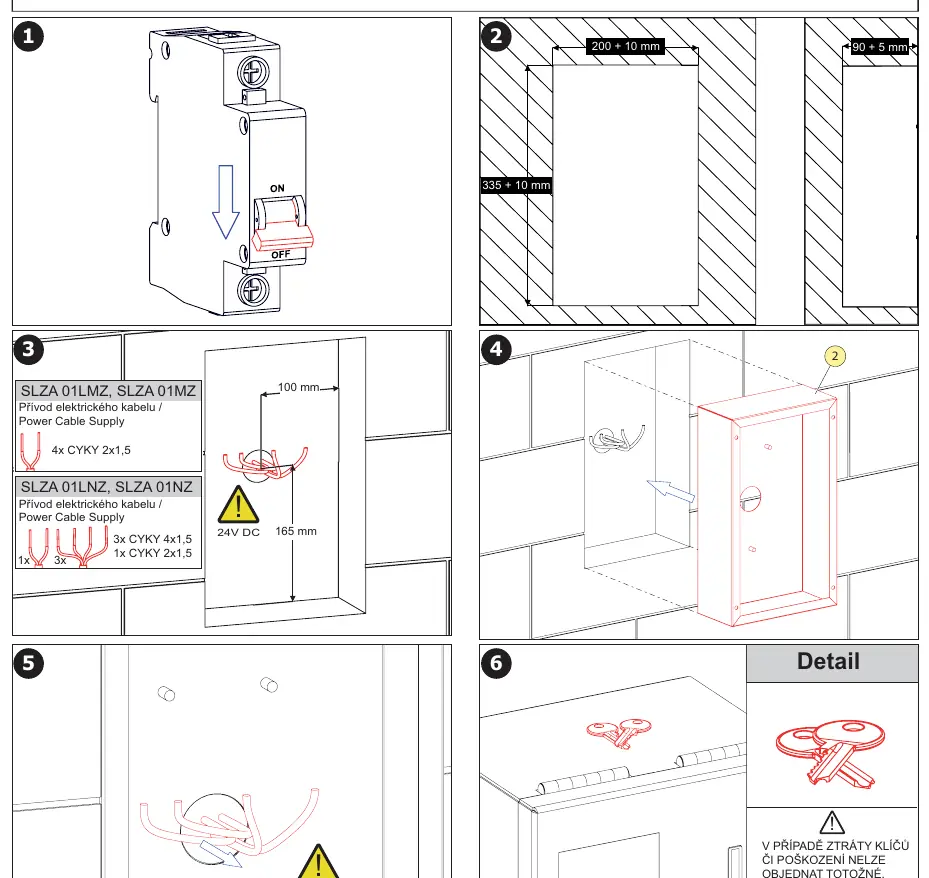

Montage und Installation
Die Installation muss gemäß den beiliegenden Sicherheitsanweisungen erfolgen. Befolgen Sie diese Schritte:
- Stellen Sie sicher, dass die Stromversorgung (24V DC) vor Beginn der Arbeiten unterbrochen ist.

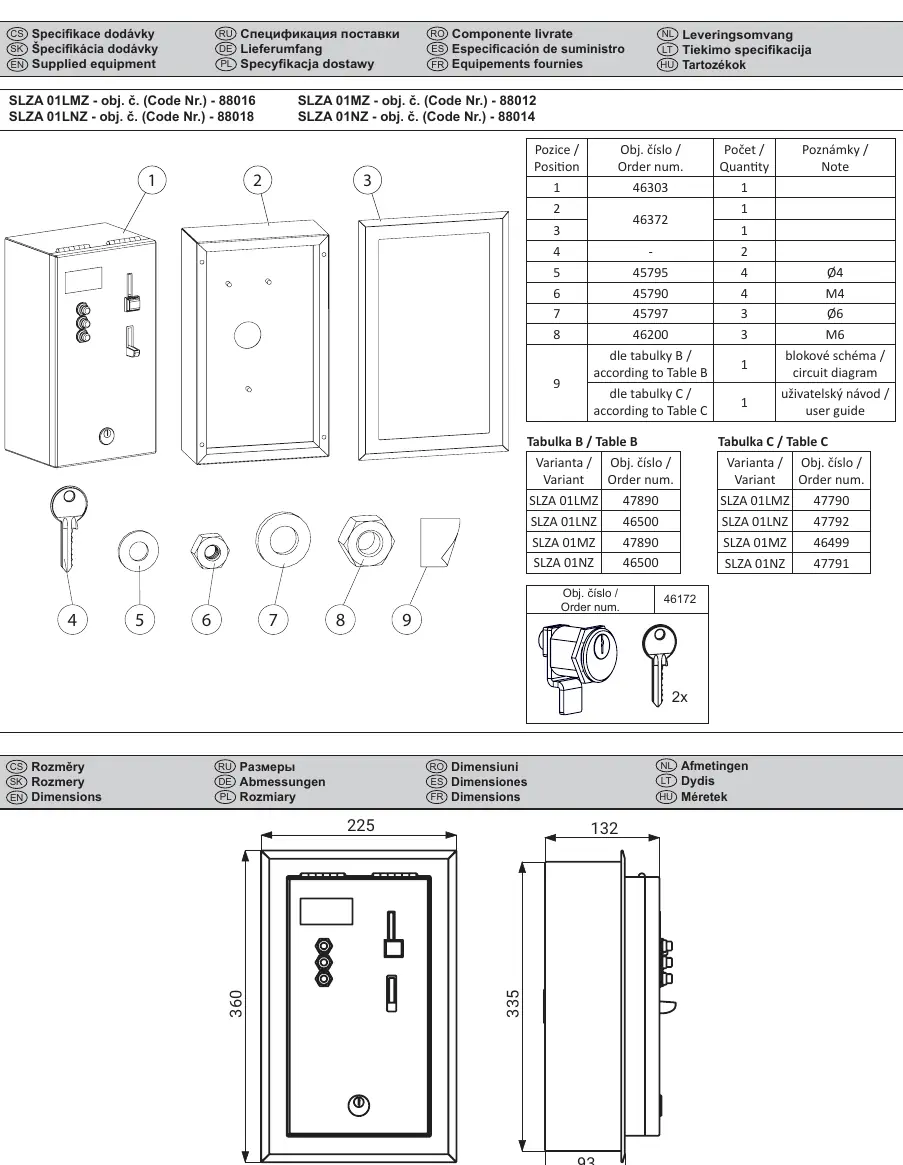

- Bereiten Sie die Wandöffnung gemäß den Maßen vor (335 + 10 mm Höhe, 200 + 10 mm Breite, 90 + 5 mm Tiefe).
- Verlegen Sie die Stromkabel gemäß dem Schaltplan für Ihr spezifisches Modell.
- Installieren Sie das Gehäuse in der Wandöffnung.
- Verbinden Sie die Ventile und Taster gemäß den Schaltplänen (13a/13b).
- Prüfen Sie alle Anschlüsse auf festen Sitz und korrekte Polarität.
Verkabelung
Die Verkabelung unterscheidet sich je nach Modell:
- SLZA 01LMZ, SLZA 01MZ: Erfordern 4x CYKY 2x1,5 Kabel.
- SLZA 01LNZ, SLZA 01NZ: Erfordern 3x CYKY 4x1,5 und 1x CYKY 2x1,5 Kabel.
Beachten Sie die Schaltpläne 13a und 13b für die genaue Belegung der Anschlüsse für Ventile und Taster.

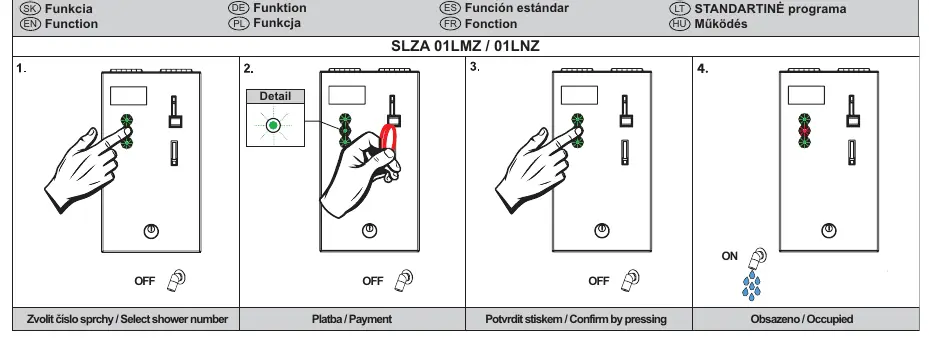

Bedienung
Die Bedienung erfolgt über das Tastenfeld am Gerät:
- Duschwahl: Wählen Sie die gewünschte Duschkabine aus.
- Zahlung: Werfen Sie den Münz- oder Token-Betrag ein.
- Bestätigung: Bestätigen Sie die Auswahl durch Drücken der entsprechenden Taste.
- Statusanzeige: Das Gerät zeigt an, ob die Dusche besetzt ist oder bereit zur Nutzung.
Wartung und Zubehör
Regelmäßige Wartung ist gemäß den Anweisungen auf der Hersteller-Website empfohlen. Bei Verlust oder Beschädigung der Schlüssel können keine identischen Ersatzschlüssel nachbestellt werden. Empfohlenes Zubehör umfasst verschiedene Netzteile (24V DC für 5, 9 oder 15 Duschen), Fernbedienungen zur Parametereinstellung sowie antivandalische Duschköpfe.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht
Stellen Sie sicher, dass das Gerät unter konstanter Spannung steht und nicht hinter einem Lichtschalter angeschlossen ist.
Schlüssel verloren oder beschädigt
Identische Schlüssel können nicht nachbestellt werden.
Vor der Verwendung
- Sicherheitsanweisungen vor der Installation lesen.
- Spannungsversorgung 24V DC sicherstellen.
- Kabelquerschnitt gemäß Anleitung prüfen.
- Wandöffnung auf korrekte Maße prüfen (335x200x90mm).
Technische Daten in der Praxis
- SLZA 01LMZ/01LNZ
- Modelle mit Benutzerwahl der Dusche.
- SLZA 01MZ/01NZ
- Modelle mit automatischer Duschwahl.
Abbildungen und Diagramme

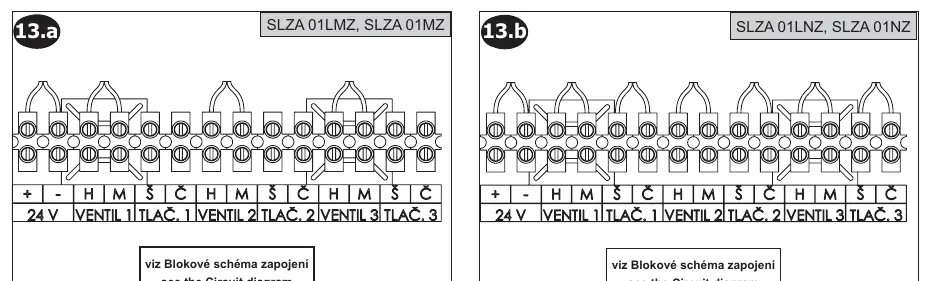

- Schaltplan 13a/13b zeigt die korrekte Verdrahtung der Ventile und Taster für die verschiedenen Modelle.
Modellkompatibilität
- Nur für den Betrieb mit 24V DC geeignet.
- Nicht hinter Lichtschaltern anschließen.
