Bedienungsanleitung für Sanela SLZA 01LMZ/01LNZ/01MZ/01NZ Dusch-Münzautomat
Schnellstartanleitung für die Installation und Bedienung der Sanela SLZA 01LMZ/01LNZ/01MZ/01NZ Dusch-Münzautomaten. Enthält wichtige Hinweise zur Montage, Verkabelung und zum Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und den Betrieb der Sanela SLZA 01LMZ, 01LNZ, 01MZ und 01NZ Dusch-Münzautomaten. Das Gerät erfordert eine konstante 24 V DC Spannungsversorgung. Wichtig: Schließen Sie das Netzteil niemals hinter einem Lichtschalter an, da das Gerät für eine einwandfreie Funktion dauerhaft unter Spannung stehen muss.
Installation
Vor der Installation müssen die beigefügten Sicherheitshinweise gelesen werden. Die Montage erfolgt in einer Unterputz-Wandnische. Achten Sie auf die korrekten Abstände für die Nische (200x335 mm) und die Kabelzuführung. Die Verkabelung unterscheidet sich je nach Modell (direkte Steuerung vs. interaktive Steuerung) und Anzahl der Duschplätze.

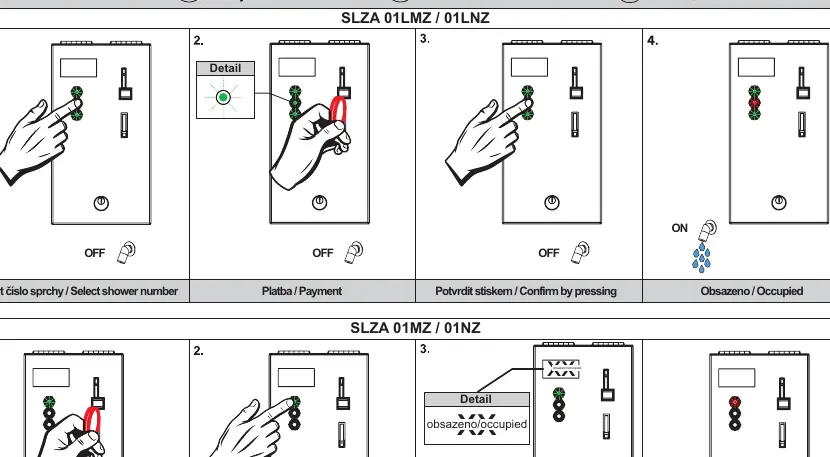

Bedienung
Die Bedienung erfolgt über Münzeinwurf. Je nach Modell wählen Sie die Duschkabine manuell aus oder der Automat weist diese zu. Nach der Zahlung wird die Auswahl durch Drücken bestätigt. Der Status 'Besetzt' wird angezeigt, sobald die Dusche aktiv ist.
Wartung und Sicherheit
Die Schlüssel für den Münzautomaten sind individuell; bei Verlust oder Beschädigung können keine identischen Ersatzschlüssel nachbestellt werden. Es wird eine regelmäßige Wartung gemäß den offiziellen Sanela-Wartungsanleitungen empfohlen. Für technischen Support oder Service besuchen Sie bitte www.sanela.eu/service.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht nach Installation
Überprüfen Sie, ob das Netzteil dauerhaft unter Spannung steht und nicht über einen Lichtschalter geschaltet wird.
Schlüssel verloren oder beschädigt
Identische Schlüssel können nicht nachbestellt werden. Bewahren Sie die Schlüssel sicher auf.
Vor der Verwendung
- Sicherheitshinweise vollständig gelesen
- Spannungsversorgung 24 V DC sichergestellt
- Nischenmaße für Unterputzmontage geprüft (200x335 mm)
- Verkabelung gemäß Schaltplan für das spezifische Modell (LMZ/LNZ/MZ/NZ) vorbereitet
Technische Daten in der Praxis
- Unterputz-Montage
- Das Gerät ist für den Wandeinbau konzipiert.
Abbildungen und Diagramme

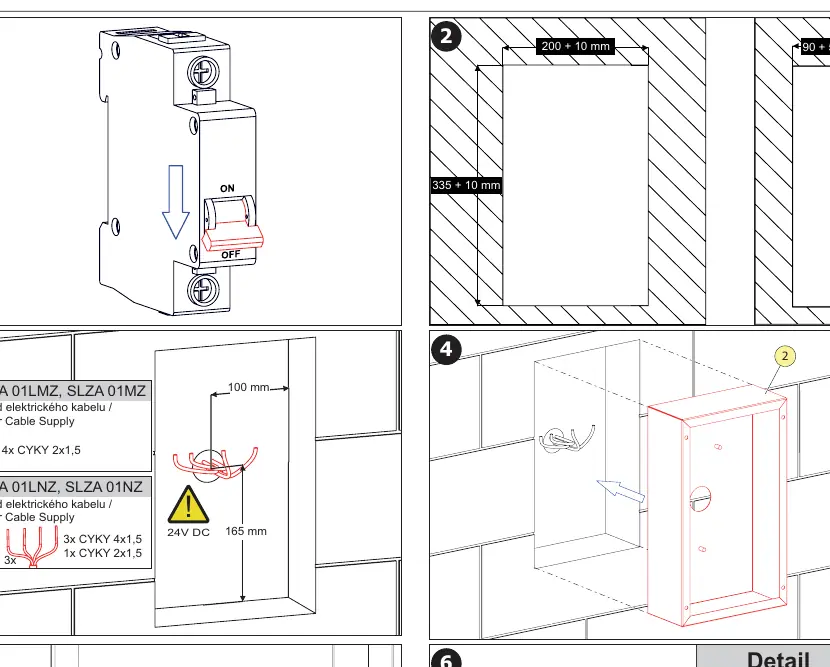

- Schritt 1-4: Vorbereitung der Wandnische und Kabelzuführung.

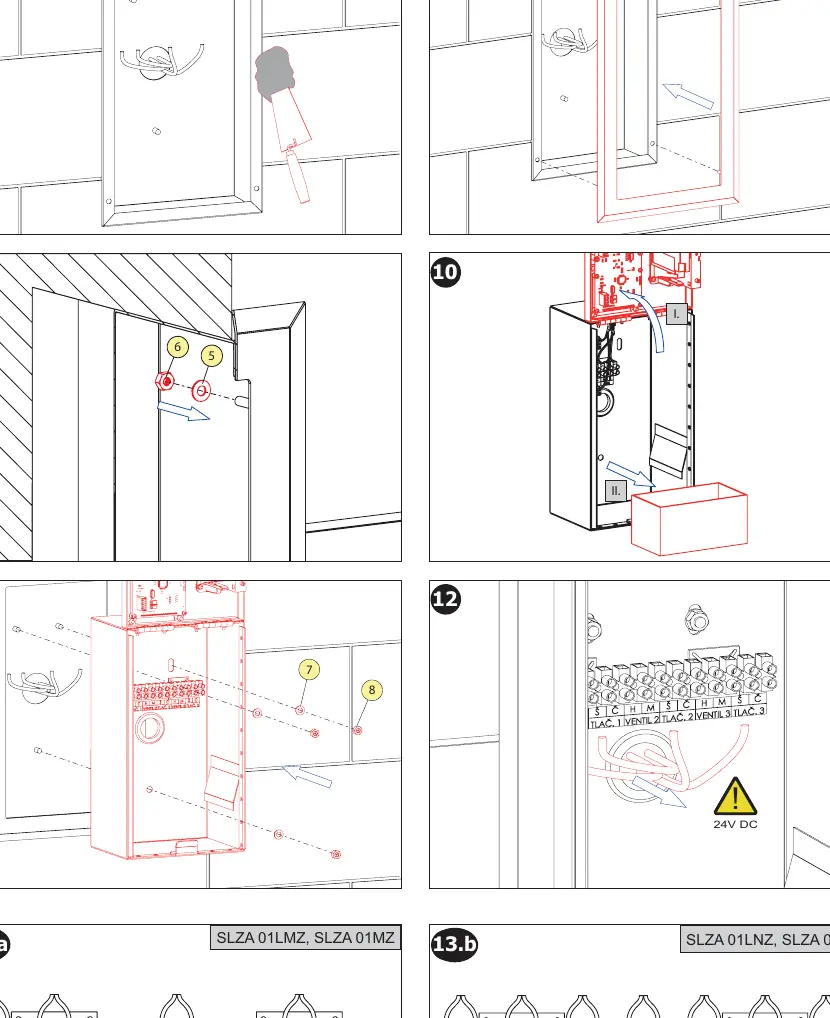

- Schritt 7-12: Montage des Gehäuses und Anschluss der elektrischen Leitungen an die Klemmenleiste.
- Schritt 13a/b: Spezifische Schaltpläne für die verschiedenen Modellvarianten.
Modellkompatibilität
- Kompatibel mit Sanela Duscharmaturen und Paneelen (z.B. SLZA 20, 21 Serie).
- Erfordert spezifische Netzteile (z.B. SLZ 01Y, 04Y/Z/X) je nach Anzahl der Duschplätze.
