Installationsanleitung für Signature Hardware 1.8GPM Wandmontierter Topffüller-Wasserhahn

Wichtige Informationen aus der Anleitung

Dieser Topffüller ist ausschließlich für den Anschluss an eine Kaltwasserleitung konzipiert. Vor der Installation müssen die Leitungen gründlich gespült werden, um Ablagerungen zu entfernen. Bei der Montage an Gipskartonwänden ist eine ausreichende Verstärkung erforderlich, um die Stabilität zu gewährleisten. Der Wasserhahn verfügt über eine einfache Ein-/Aus-Steuerung durch eine 90-Grad-Drehung (1/4 Umdrehung).

Installation

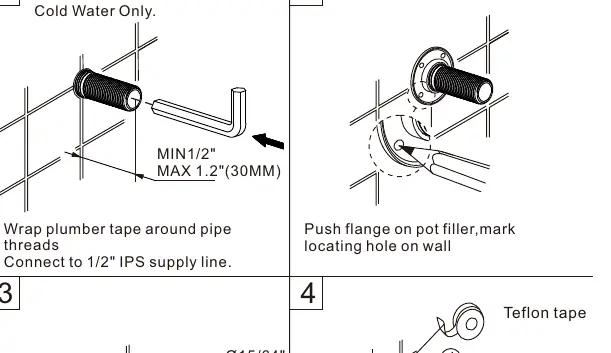

1. Wickeln Sie Teflonband um die Rohrgewinde und schließen Sie den Anschluss an die 1/2 Zoll IPS-Versorgungsleitung an.
2. Positionieren Sie den Flansch am Topffüller und markieren Sie die Bohrlöcher an der Wand.
3. Bohren Sie die Löcher (Ø 6 mm) und setzen Sie die Dübel ein.
4. Installieren Sie die Dichtung und den Flansch mit den vier mitgelieferten Schrauben.
5. Setzen Sie die Flanschblende auf den Wasserhahn und schrauben Sie den Wasserhahn auf das Rohr. Ziehen Sie ihn fest, aber vermeiden Sie ein Überdrehen.
6. Befestigen Sie den Topffüller am Flansch, indem Sie die Sicherungsschraube mit einem 1,5-mm-Inbusschlüssel festziehen.

Erste Inbetriebnahme und Spülung

Entfernen Sie den Luftsprudler (Perlator) und öffnen Sie beide Griffe vollständig. Lassen Sie das Wasser für eine Minute laufen, um Schmutzpartikel aus den Leitungen zu spülen, die interne Komponenten beschädigen könnten. Überprüfen Sie anschließend alle Verbindungen auf Dichtheit.

Wartung und Pflege

Reinigen Sie die Oberfläche nur mit einem feuchten Tuch und trocknen Sie sie mit einem weichen Handtuch ab. Vermeiden Sie aggressive Scheuermittel oder Polituren, da diese das Finish beschädigen können. Bei Undichtigkeiten am Auslauf oder an den Griffen muss die Ventileinheit (Kartusche) ausgetauscht werden. Entfernen Sie dazu die Griffkappe und die Schraube, um die Kartusche mit einem 1,5-mm-Inbusschlüssel zu lösen.
