Bedienungsanleitung für Sanela SLUN 04EB Edelstahl-Wandwaschbecken
Schnellstartanleitung für das Sanela SLUN 04EB Edelstahl-Wandwaschbecken mit integrierter Elektronik. Enthält Installationsschritte, technische Parameter, Wartungshinweise und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Bedienungsanleitung für das Sanela SLUN 04EB Edelstahl-Wandwaschbecken mit integrierter 6V-Elektronik. Vor der Installation ist es zwingend erforderlich, die beiliegenden Sicherheitshinweise zu lesen. Das System erfordert einen Wasserdruck zwischen 0,1 und 0,6 MPa und ein Sieb mit einer Maschenweite von maximal 90 µm.
Installation
Die Installation muss gemäß den technischen Zeichnungen und den Schritten 1 bis 15 erfolgen. Achten Sie auf die korrekte Montage der Wasseranschlüsse (Warm/Kalt) und die Platzierung der Batterieeinheit. Die Oberkante des Waschbeckens sollte sich 850 mm über dem Boden befinden.
Bedienung und Einstellungen
Das Waschbecken verfügt über eine automatische Sensorsteuerung. Die Standardeinstellungen umfassen eine automatische Abschaltung nach 5 Minuten. Über das optionale Zubehör SLD 03 können Parameter wie die Sensorreichweite, die Hygienespülung (Intervall und Dauer) sowie die Zeitbegrenzung angepasst werden.
Batteriewartung
Der Batteriestatus wird durch die Elektronik überwacht. Wenn die Kapazität sinkt, wird ein Batteriewechsel empfohlen. Bei 0 % Kapazität ist ein Wechsel zwingend erforderlich, um die Funktion des Systems zu gewährleisten.
Reinigung und Wartung
Der Perlator sollte regelmäßig gereinigt oder bei Bedarf ausgetauscht werden. Verwenden Sie für die Wartung nur Originalersatzteile. Für technischen Support oder Serviceanfragen besuchen Sie bitte www.sanela.eu/service.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Sensor reagiert nicht oder Wasser fließt nicht
Überprüfen Sie den Batteriestatus und ersetzen Sie die Batterien bei Bedarf. Stellen Sie sicher, dass die Wasserzufuhr geöffnet ist.
Unzureichender Wasserdurchfluss
Reinigen oder ersetzen Sie den Perlator und prüfen Sie das Sieb am Wasseranschluss auf Verschmutzungen.
Vor der Verwendung
- Wasserdruck prüfen (0,1 - 0,6 MPa)
- Sieb mit Maschenweite ≤ 90 µm installieren
- Sicherheitshinweise gelesen
- Batterien korrekt eingelegt
- Wasserleitungen gespült
Technische Daten in der Praxis
- Hygienespülung
- Einstellbar über SLD 03 (Intervall 6-168h, Dauer 5-1200s).
Abbildungen und Diagramme

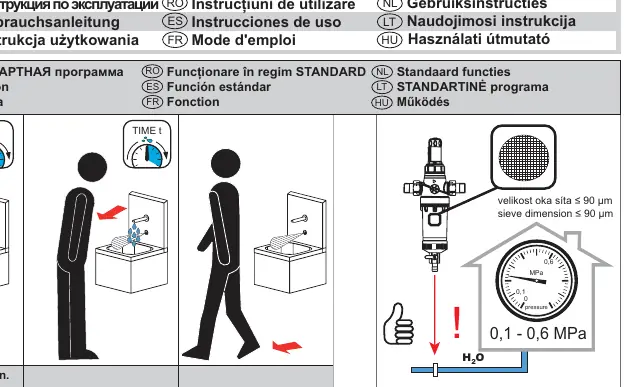

- Seite 1: Übersicht der Standardfunktionen und Werkseinstellungen.
- Seite 2: Explosionszeichnung der Komponenten und Stückliste.

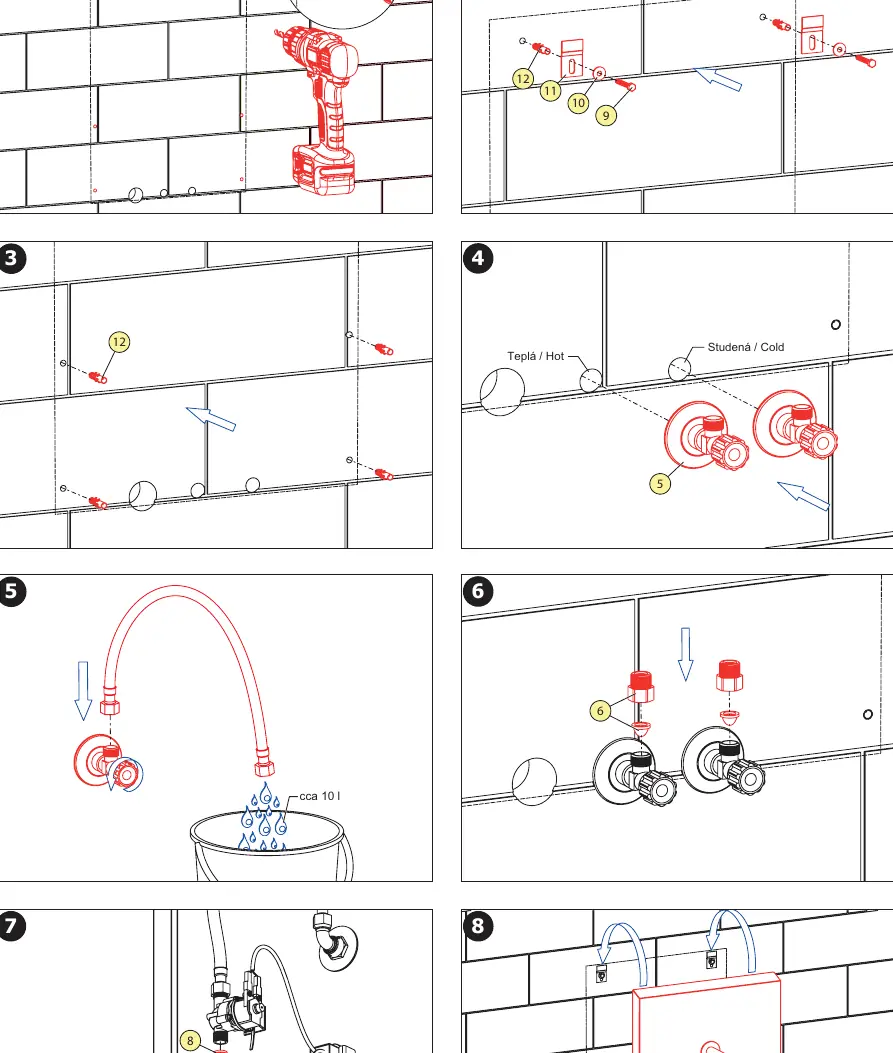

- Seite 4-5: Schritt-für-Schritt-Installationsanleitung.
- Seite 6: Batteriestatus-Indikation und Sensorreichweite.
Modellkompatibilität
- SLD 03 Fernbedienung erforderlich für erweiterte Parametereinstellungen.
- SLA 56A/56B optionale Spar-Perlatoren verfügbar.
