Automatische Duschsteuerung Sanela SLS 02B
Detaillierte Anleitung für die Sanela SLS 02B Duschsteuerung. Erfahren Sie alles über die Installation, den Batteriewechsel, die Sensoreinstellungen und die Wartung für einen sicheren Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Bedienungsanleitung für die automatische Duschsteuerung Sanela SLS 02B. Das Gerät ist für den Betrieb mit 6 V Spannung ausgelegt und verfügt über eine Infrarot-Sensorsteuerung. Die Einhaltung der Installationsschritte ist entscheidend für die Schutzart IP 53 und die ordnungsgemäße Funktion.
Installation
Die Installation muss gemäß den beigefügten Sicherheitsanweisungen erfolgen. Stellen Sie sicher, dass die Wand vertikal, glatt und nicht porös ist.
- Vorbereitung: Sperren Sie die Wasserzufuhr ab.
- Wandeinbau: Das Gehäuse wird in die Wand eingelassen. Achten Sie auf die korrekte Ausrichtung der Wasseranschlüsse (Warm- und Kaltwasserzulauf sowie Wasserauslass).

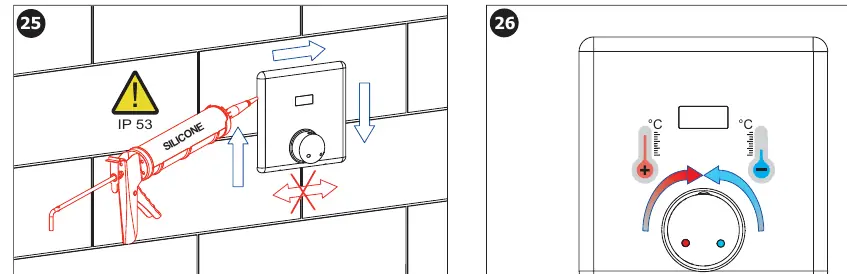

- Abdichtung: Die Edelstahlabdeckung muss während der Installation zwingend mit Silikondichtmittel um den gesamten Umfang versiegelt werden, um die Schutzart IP 53 zu gewährleisten.
Elektrischer Anschluss und Batteriewechsel
Das System wird mit Batterien betrieben.
- Batterieinstallation: Öffnen Sie die Abdeckung, setzen Sie die Batterien (AA) in das Batteriefach ein und verbinden Sie das Kabel mit der Steuereinheit.
- Batteriestatus: Die LED-Anzeige gibt Auskunft über den Zustand der Batterien. Ein blinkendes Licht signalisiert den notwendigen Batteriewechsel.
Einstellungen und Betrieb
Die Duschsteuerung bietet verschiedene Einstellmöglichkeiten, die entweder manuell oder über die optionale Fernbedienung SLD 03 vorgenommen werden können.
- Sensorreichweite: Die automatische Einstellung erfolgt durch den Sensor.
- Hygienespülung: Es können Intervalle und Dauer für die Hygienespülung eingestellt werden, um Stagnation zu vermeiden.
- Sicherheitsabschaltung: Eine automatische Zeitbegrenzung verhindert das ununterbrochene Laufen des Wassers.
Wartung
Regelmäßige Wartung ist für die Langlebigkeit des Produkts erforderlich. Überprüfen Sie regelmäßig die Dichtungen und die Sauberkeit des Sensors. Bei Problemen oder für technischen Support kontaktieren Sie den Installateur oder besuchen Sie die Website des Herstellers.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Sensor reagiert nicht
Überprüfen Sie den Batteriestatus und ersetzen Sie die Batterien bei Bedarf. Stellen Sie sicher, dass der Sensor nicht durch Schmutz blockiert ist.
Undichtigkeit am Gehäuse
Stellen Sie sicher, dass die Edelstahlabdeckung korrekt mit Silikondichtmittel versiegelt wurde.
Vor der Verwendung
- Wand auf Eignung prüfen (vertikal, glatt, nicht porös).
- Wasserzufuhr absperren.
- Batterien (AA) bereitstellen.
- Silikon für die Abdichtung bereithalten.
- Installationsanleitung vollständig lesen.
Technische Daten in der Praxis
- Siebgröße ≤ 90 µm
- Maximale Maschenweite des Siebs zum Schutz der Elektronik/Ventile.
Abbildungen und Diagramme

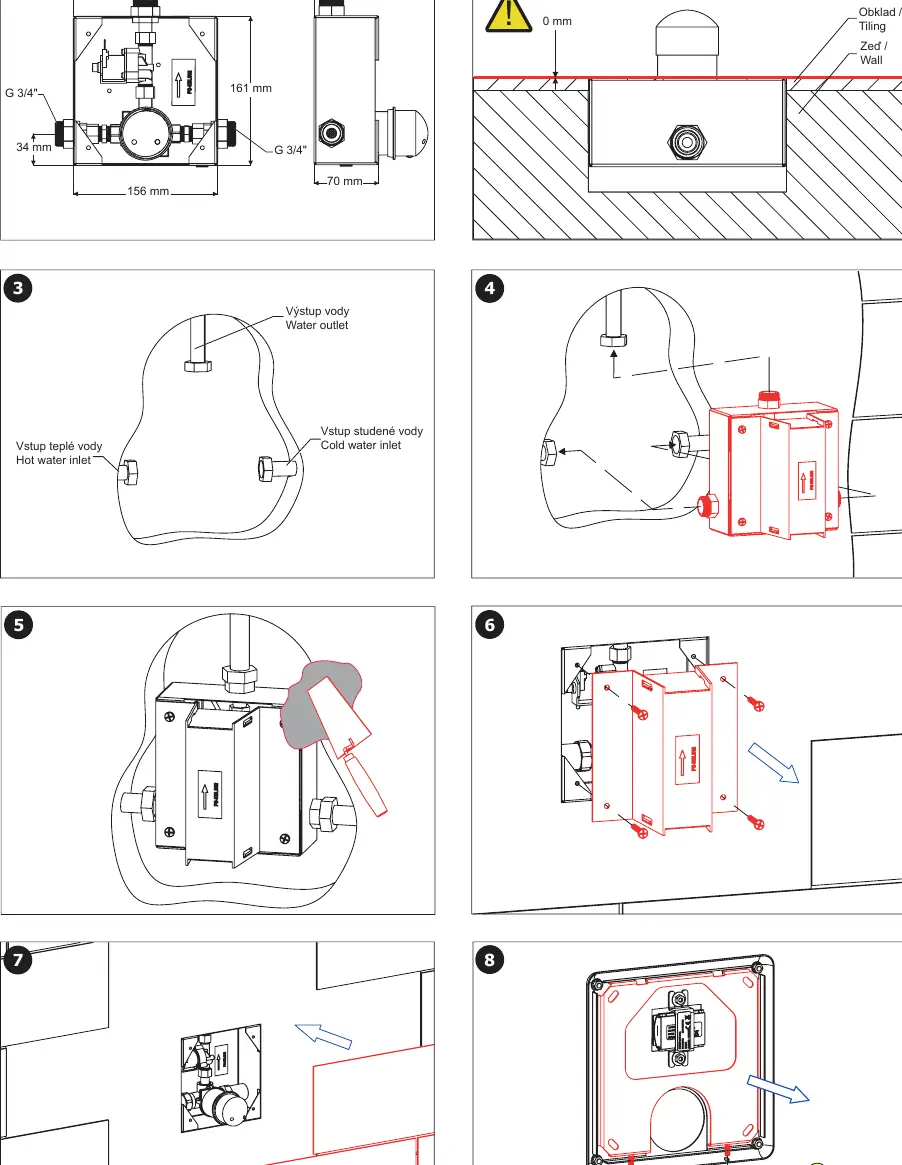

- Schritt 1-8: Einbau des Gehäuses in die Wand und Anschluss der Wasserleitungen.

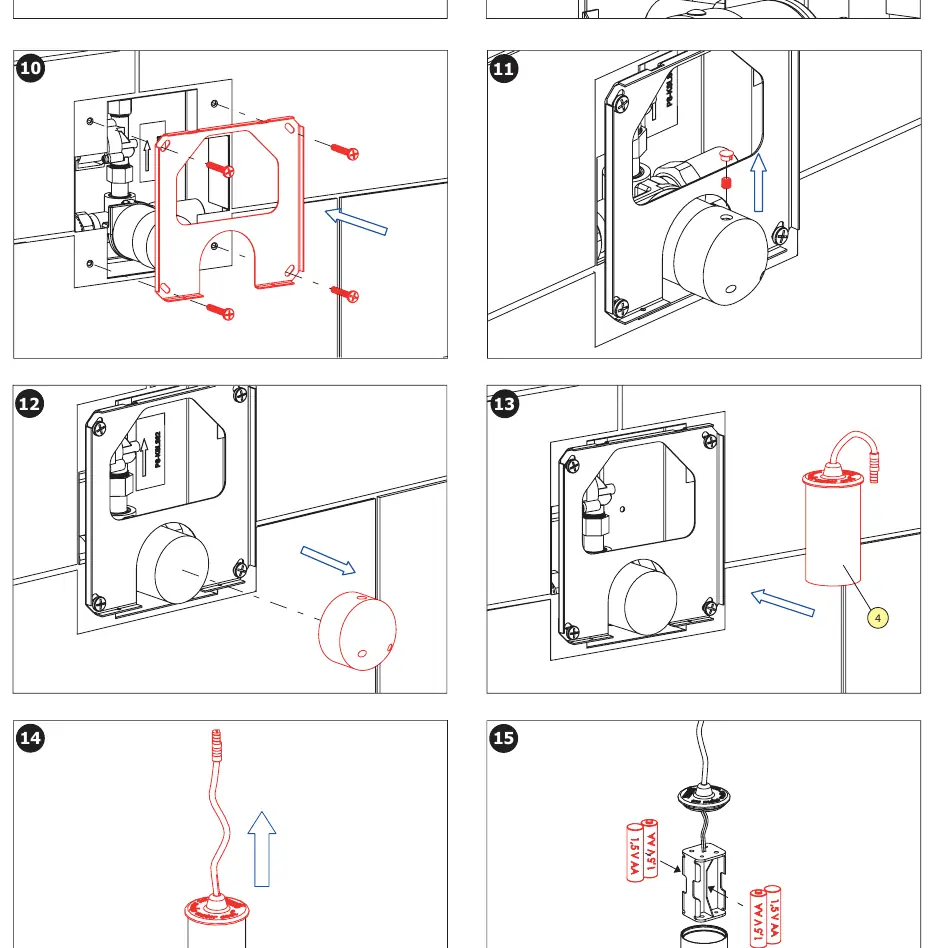

- Schritt 9-16: Installation der Elektronikkomponenten und Einsetzen der Batterien.

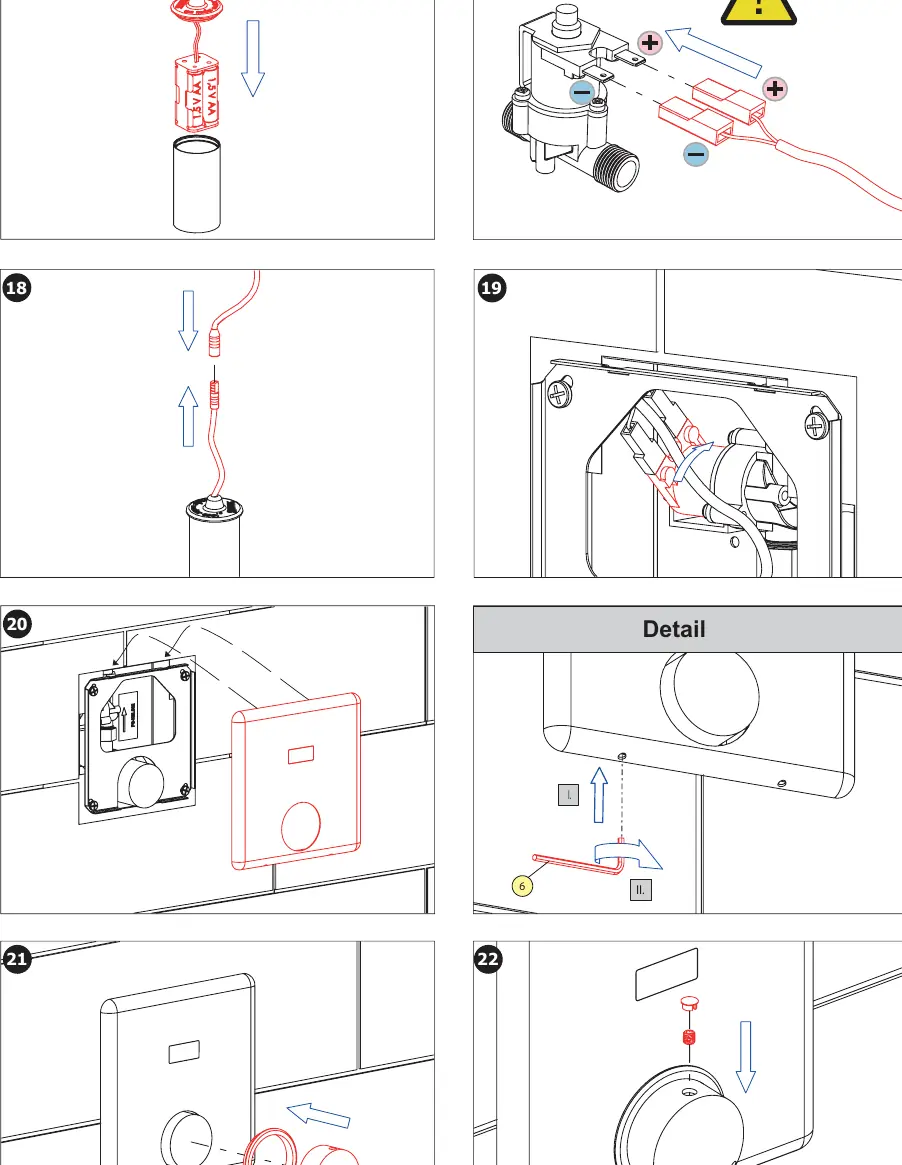

- Schritt 17-22: Montage der Frontplatte und finale Abdichtung.
Modellkompatibilität
- Nur für vertikale, glatte und nicht poröse Wände geeignet.
- Erfordert Silikonabdichtung für IP53-Schutz.
- Kompatibel mit Zubehör der Serie SLA (z.B. SLA 03, SLA 36).
