Bedienungsanleitung für programmierbare Thermostate Salus 091FLv2 / 091FLRFv2
Detaillierte Bedienungsanleitung für die programmierbaren Thermostate Salus 091FLv2 und 091FLRFv2. Erfahren Sie alles über Installation, Verkabelung, Programmierung, Pairing und Service-Einstellungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Salus 091FLv2 (kabelgebunden) und 091FLRFv2 (drahtlos) sind programmierbare Wochenthermostate zur Steuerung von Heiz- oder Kühlsystemen. Vor der Inbetriebnahme müssen 1,5V AA-Alkalibatterien eingelegt werden. Verwenden Sie keine wiederaufladbaren Batterien. Das Gerät ist nur für den Innenbereich bestimmt.
Gerätebeschreibung und LCD-Symbole
Das Display zeigt Informationen wie Wochentag, Betriebsmodus (Heizen/Kühlen), aktuelle Temperatur, Programmstatus und Batteriestatus an. Die Tasten ermöglichen die Einstellung von Komfort- und Spartemperaturen, die Programmwahl sowie den Zugriff auf das Service-Menü.
Installation und Verkabelung
091FLv2 (Kabelgebunden): Der Thermostat schaltet das Heizgerät direkt über ein spannungsfreies NO/COM-Relais (max. 5(3)A).
091FLRFv2 (Drahtlos): Besteht aus dem Thermostat und dem Empfänger RXRT510. Der Empfänger wird mit 230V AC betrieben und schaltet das Heizgerät (max. 16(5)A).
Erste Inbetriebnahme und Zeiteinstellung
Nach dem Einlegen der Batterien können Sie die Zeit einstellen:
- Drücken Sie D, um den Wochentag einzustellen.
- Drücken Sie H, um die Stunde einzustellen.
- Drücken Sie M, um die Minuten einzustellen.
Programmierung
Es stehen 9 Programme zur Verfügung:
- Programme 0-5: Werkseitig voreingestellt. Programm 0 ist ein spezielles Frostschutzprogramm (7°C).
- Programme 6-8: Vom Benutzer frei programmierbar.
Zur Programmierung wählen Sie den Tag und das Programm aus und nutzen die Tasten für Komfort- oder Spartemperatur, um den Zeitplan stundenweise festzulegen.
Service-Menü
Um auf das Service-Menü zuzugreifen, halten Sie die Taste Prog für 5 Sekunden gedrückt. Hier können Sie folgende Parameter anpassen:
- Heiz- oder Kühlmodus: Auswahl des Betriebsmodus.
- Verzögerung: Aktivierung/Deaktivierung der Einschaltverzögerung (5 Min. bei Kühlung).
- Hysterese: Auswahl zwischen 0,5°C und 1,0°C.
- Temperaturkorrektur: Kalibrierung des Sensors (-3,0°C bis +3,0°C).
- Pairing (nur RF-Version): Kopplung von Thermostat und Empfänger.
- Ausgangstyp: Normalerweise offen (NO) oder geschlossen (NC).
Pairing (nur 091FLRFv2)
Falls die Geräte nicht gekoppelt sind:
- Trennen Sie den Empfänger vom Strom.
- Stellen Sie die Schalter am Empfänger auf AUTO und ON.
- Verbinden Sie den Empfänger wieder mit dem Strom. Warten Sie, bis die rote LED leuchtet.
- Schalten Sie den Schalter schnell auf OFF und wieder auf ON. Die blinkende rote LED signalisiert den Pairing-Modus.
- Starten Sie den Pairing-Prozess am Thermostat über das Service-Menü.
Herstellerinformationen
Salus Controls
Praktische Hilfe
Typische Probleme
Thermostat verbindet sich nicht mit Empfänger (RF-Version)
Stellen Sie sicher, dass der Empfänger auf AUTO/ON steht. Führen Sie den Pairing-Prozess gemäß Anleitung erneut durch.
Display zeigt 'Low Battery'
Ersetzen Sie die AA-Batterien. Verwenden Sie keine wiederaufladbaren Batterien.
Heizung schaltet nicht ein
Überprüfen Sie die Verkabelung und ob der Modus (Heizen/Kühlen) korrekt eingestellt ist.
Vor der Verwendung
- Verwenden Sie nur 1,5V AA-Alkalibatterien.
- Stellen Sie sicher, dass das Gerät in einer trockenen Umgebung installiert wird.
- Bei der RF-Version: Stellen Sie sicher, dass Empfänger und Thermostat gekoppelt sind.
- Installieren Sie das Gerät an einem Ort mit guter Luftzirkulation.
Technische Daten in der Praxis
- Max. Last (091FLv2)
- 5(3)A für das interne Relais.
- Max. Last (Empfänger RXRT510)
- 16(5)A für das Relais des Empfängers.
- Temperaturkorrektur
- Einstellbar von -3,0°C bis +3,0°C zur Kalibrierung des Sensors.
Abbildungen und Diagramme

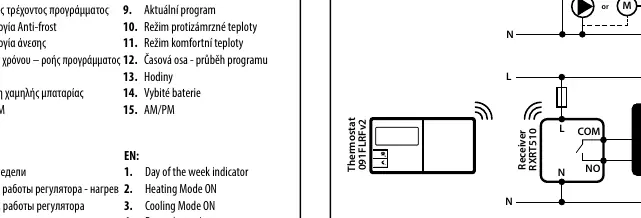

- Verkabelungsdiagramm 091FLv2: Zeigt den Anschluss von COM und NO an das Heizsystem.
- Verkabelungsdiagramm 091FLRFv2: Zeigt die Verbindung zwischen Thermostat und RXRT510 Empfänger.
Modellkompatibilität
- 091FLv2 ist ein kabelgebundenes Modell.
- 091FLRFv2 ist ein drahtloses Modell mit mitgeliefertem Empfänger.
Autor der Aufbereitung
Markus Weber
