Bedienungsanleitung für Greenheck 100-277Vac HOA Controller

Wichtige Informationen aus der Anleitung

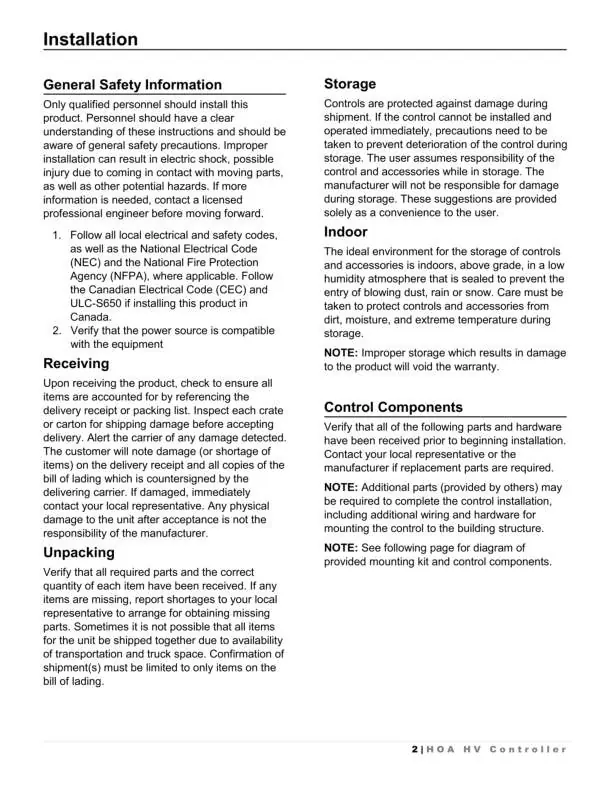

Dieses Dokument enthält Installations-, Betriebs- und Wartungsinformationen für den Greenheck 100-277Vac HOA Controller. Das Gerät darf nur von qualifiziertem Personal installiert und gewartet werden. Vor der Installation müssen alle lokalen elektrischen Sicherheitsvorschriften (wie NEC oder NFPA) geprüft werden. Stellen Sie sicher, dass die Spannungsversorgung mit dem Gerät kompatibel ist, bevor Sie es in Betrieb nehmen.

Produktbeschreibung

Der HOA Controller bietet eine einfache Installation und Einrichtung. Zu den Hauptmerkmalen gehören:

• Eingangsspannung: 100-277Vac, 50/60Hz
• OLED-Display mit benutzerfreundlicher Tastatur
• Betriebsmodi: Hand, Off, Auto Local, Auto Remote
• Fireman's Override (hat Vorrang vor allen anderen Modi)
• Integrierte Geschwindigkeitssteuerung
• Betriebsstatus-Relaisausgang und Hilfskontaktausgang

Installation und Montage

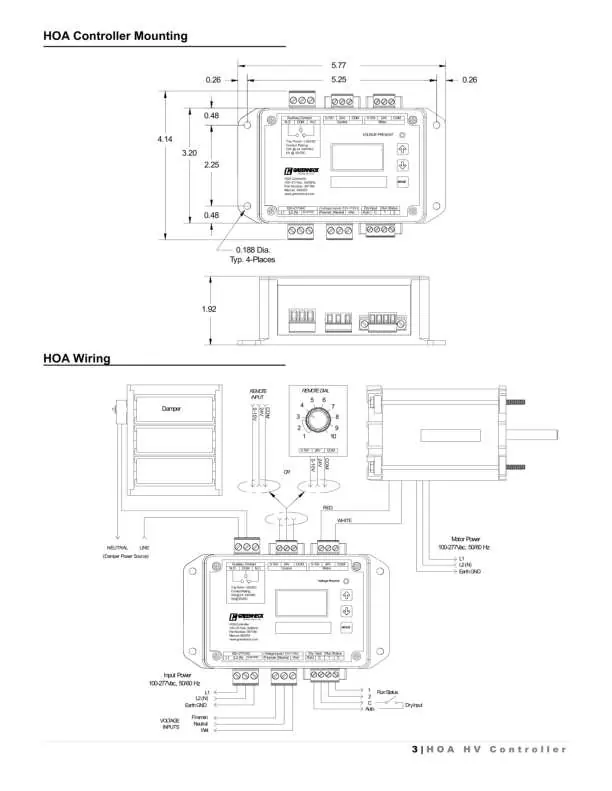

Montage: Das Gerät sollte an einem trockenen Ort installiert werden. Beachten Sie die Abmessungen auf Seite 3 der Anleitung für die Montagebohrungen.

Verkabelung: Stellen Sie sicher, dass die gesamte Verkabelung abgeschlossen ist, bevor Sie das Gerät einschalten. Die Verkabelung umfasst den Anschluss der Spannungsversorgung, der Eingänge (Fireman, Auto, Dry Input) und der Ausgänge (Motor, Run Status, Auxiliary Contact). Detaillierte Schaltpläne finden Sie auf Seite 3 des Handbuchs.

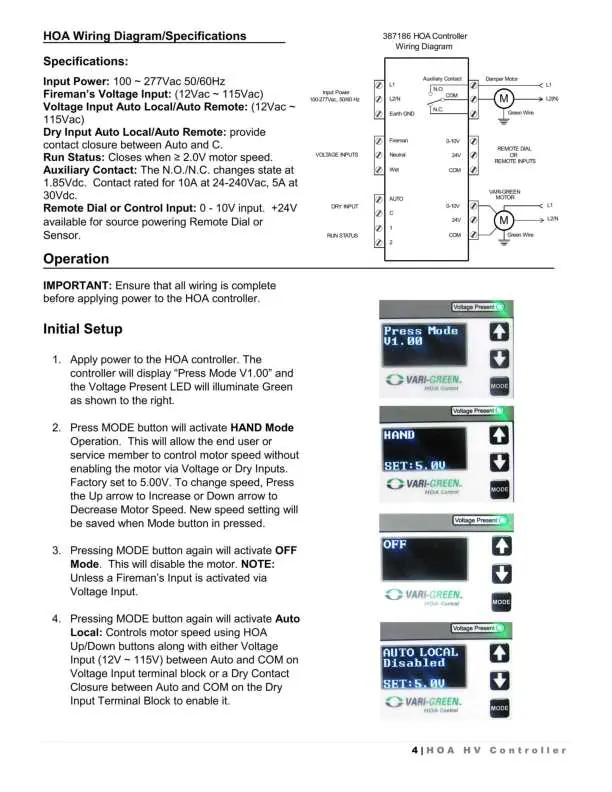

Bedienung

Nach dem Einschalten zeigt der Controller "Press Mode V1.00" an. Die Bedienung erfolgt über die MODE-Taste und die Pfeiltasten:

• HAND Modus: Ermöglicht die Steuerung der Motorgeschwindigkeit ohne externe Signale.
• OFF Modus: Deaktiviert den Motor (außer bei aktiviertem Fireman-Eingang).
• AUTO Local Modus: Steuert die Motorgeschwindigkeit über die Up/Down-Tasten in Verbindung mit einem Spannungssignal (12V-115V) oder einem Trockenkontakt.

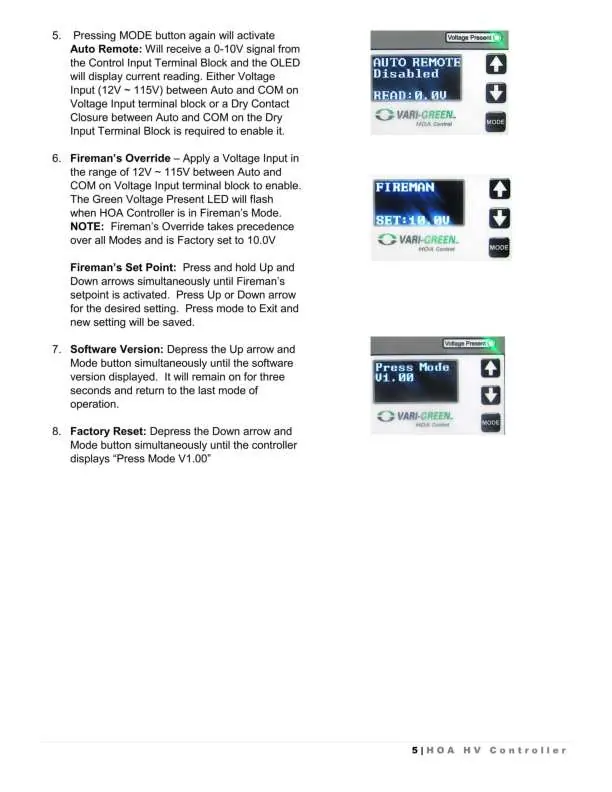

• AUTO Remote Modus: Empfängt ein 0-10V Signal vom Steuereingang.
• Fireman's Override: Aktiviert durch Anlegen einer Spannung (12V-115V). Hat Vorrang vor allen anderen Modi.

Werkseinstellungen zurücksetzen: Drücken Sie gleichzeitig die Abwärts-Pfeiltaste und die MODE-Taste, bis "Press Mode V1.00" angezeigt wird.

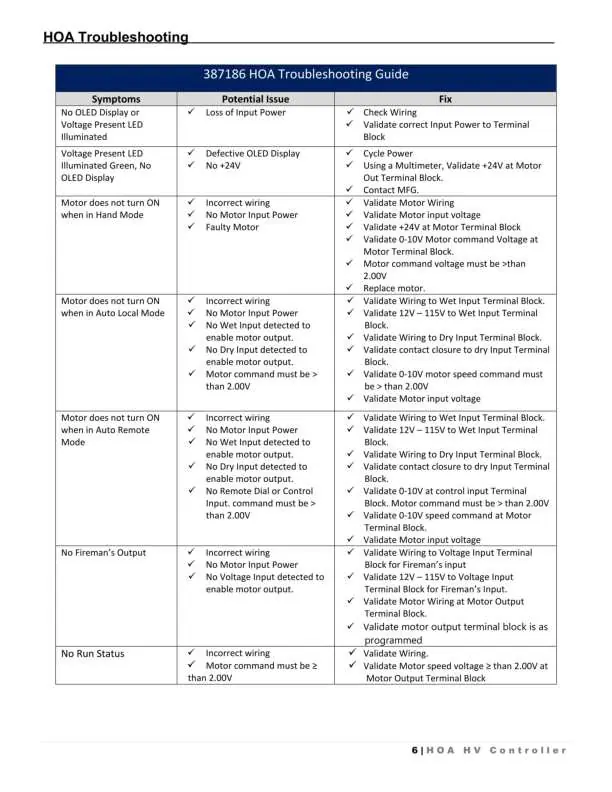

Fehlerbehebung

Bei Problemen wie "Kein OLED-Display" oder "Motor läuft nicht" prüfen Sie zunächst die Verkabelung und die Eingangsspannung. Ein Multimeter kann helfen, die 24V am Motorausgang oder die Steuerspannung zu validieren. Stellen Sie sicher, dass die Motor-Steuerspannung über 2.00V liegt, damit der Motor aktiviert wird.

Technische Daten

Die Eingangsspannung beträgt 100-277Vac. Der Fireman-Eingang akzeptiert 12Vac bis 115Vac. Der Hilfskontakt ist für 10A bei 24-240Vac ausgelegt und schaltet bei 1.85Vdc.
