Digitaler Wand-Feuchtigkeitsregler Condair RDC-NA

Schnellstart-Anleitung für den Condair RDC-NA Feuchtigkeitsregler. Enthält Informationen zur Montage, Verkabelung, Konfiguration der Parameter (Passwörter 0009/0241) und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der Condair RDC-NA ist ein digitaler Wand-Feuchtigkeitsregler für 0-10V-Systeme. Für eine korrekte Installation muss das Gerät mindestens 1,5 m über dem Boden montiert werden. Vermeiden Sie die Montage in Nischen, hinter Vorhängen oder in der Nähe von Wärmequellen und direktem Luftzug. Die Stromversorgung erfolgt über 24 V AC/DC. Für den Zugriff auf die Konfigurationsparameter sind die Passwörter 0009 (Benutzerparameter) und 0241 (Steuerungsparameter) erforderlich.

Montage und Installation

Die Installation sollte gemäß den folgenden Schritten durchgeführt werden:

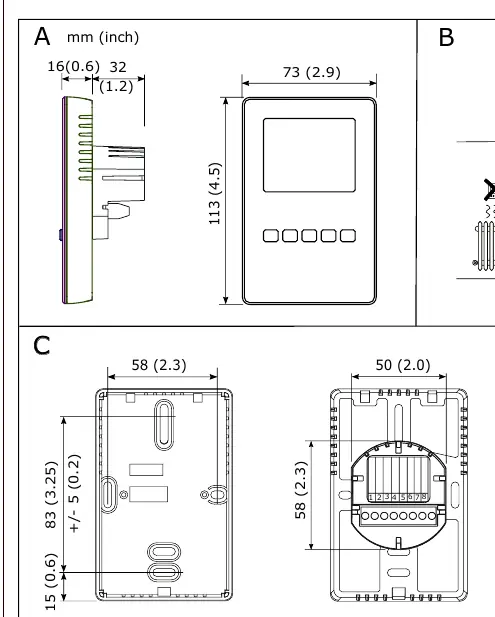

Abmessungen und Montagehinweise
Abmessungen und Montagehinweise
Anschlussbelegung der Klemmen
Anschlussbelegung der Klemmen

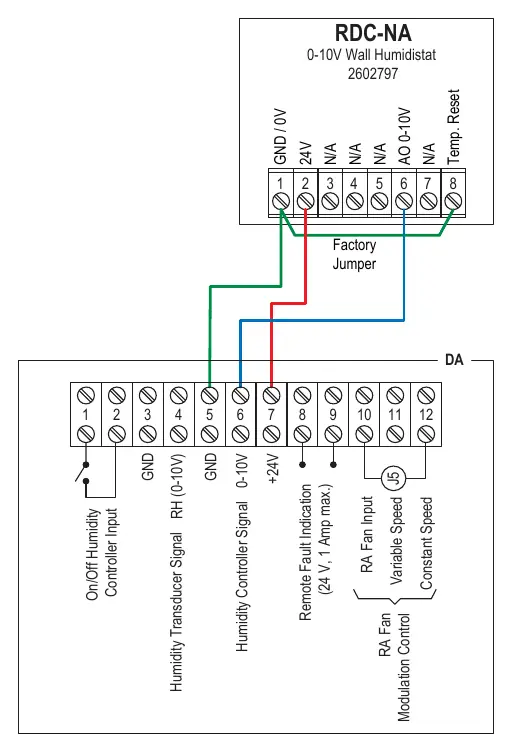

Detaillierter Schaltplan
Detaillierter Schaltplan
  1. Lösen Sie die Schraube am Gehäuse und entfernen Sie die Montageplatte mit der Anschlusseinheit.
  2. Verbinden Sie die Kabel mit den Klemmen gemäß dem Schaltplan.
  3. Befestigen Sie die Montageplatte mit zwei Schrauben an der Unterputz- oder Aufputzdose (Kunststoffschraube nach unten).
  4. Setzen Sie das Gehäuse vorsichtig auf die Montageplatte und fixieren Sie es mit der Schraube (nicht zu fest anziehen).

Es wird empfohlen, 18-Gauge-Kabel zu verwenden und einen maximalen Abstand von 100 Fuß (ca. 30 m) zum Gerät einzuhalten.

Bedienung und Display

Das LCD-Display zeigt die aktuelle Feuchtigkeit in %rH und den eingestellten Sollwert an. Die Steuerung erfolgt über fünf Tasten unter dem Display:

LCD-Display und Tastenfunktionen
LCD-Display und Tastenfunktionen
  • Ein/Aus: Langes Drücken schaltet das Gerät ein oder aus.
  • °C/°F: Langes Drücken wechselt zwischen Celsius und Fahrenheit.
  • Pfeiltasten (Auf/Ab): Kurzes Drücken zur Anpassung des Sollwerts.
  • %rH-Taste: Kurzes Drücken zeigt den %rH-Wert; langes Drücken öffnet die Offset-Einstellungen.

Konfiguration und Parameter

Die Steuerung wird über zwei Parameterebenen konfiguriert:

  • Benutzerparameter (Passwort 0009): Ermöglicht die Änderung von Betriebsmodi, Sollwerten, Verhalten nach Stromausfall und Temperatureinheiten.
  • Steuerungsparameter (Passwort 0241): Nur für Experten. Ermöglicht die Einstellung von Grenzwerten und Lüfterverzögerungen.

Um Parameter zu ändern, drücken Sie gleichzeitig die Auf- und Ab-Tasten für drei Sekunden, geben Sie das Passwort ein und navigieren Sie mit den Pfeiltasten.

Sensorkalibrierung

Falls erforderlich, können die Sensoreingänge kalibriert werden:

  1. Drücken Sie die %rH-Taste länger als 2 Sekunden, bis "UI" und der Wert angezeigt werden.
  2. Drücken Sie die %rH-Taste erneut, um den Kalibrierungswert anzuzeigen.
  3. Verwenden Sie die Auf/Ab-Tasten zur Kalibrierung.
  4. Drücken Sie die %rH-Taste zum Speichern.

Fehlerbehebung

  • Err 1: Sensorelement ist nicht korrekt eingesetzt oder defekt. Prüfen Sie den Sitz des Sensors oder ersetzen Sie ihn.
  • Err 2, 3 & 4: Hardware- oder Speicherproblem. Das Gerät muss ersetzt werden.

Technische Daten

  • Betriebsspannung: 24 V AC/DC ± 10%
  • Leistungsaufnahme: Max. 3 VA
  • Ausgangssignal: 0-10 VDC oder 0-20 mA
  • Messbereich: 0-100 % RH
  • Umgebungstemperatur: 0 bis 50 °C

Herstellerinformationen

Condair Group

Markenprofil

Praktische Hilfe

Typische Probleme

Err 1 auf dem Display

Das Sensorelement ist nicht korrekt eingesetzt oder defekt. Überprüfen Sie den Sitz des Sensors oder tauschen Sie ihn aus.

Err 2, 3 oder 4 auf dem Display

Es liegt ein Hardware- oder Speicherfehler vor. Das Gerät muss ausgetauscht werden.

Vor der Verwendung

  • Montagehöhe von mindestens 1,5 m über dem Boden einhalten.
  • Gerät nicht in Nischen, hinter Vorhängen oder in der Nähe von Wärmequellen platzieren.
  • Stromversorgung 24 V AC/DC sicherstellen.
  • Verkabelung gemäß Schaltplan (Seite 6) durchführen.
  • Empfohlene 18-Gauge-Verkabelung verwenden.
  • Abstand zum Gerät unter 100 Fuß (ca. 30 m) halten.

Technische Daten in der Praxis

Betriebsspannung
24 V AC/DC ± 10% erforderlich.
Analogausgang
Unterstützt 0-10 VDC oder 0-20 mA Signale.
Passwort 0009
Zugangscode für Benutzerparameter.
Passwort 0241
Zugangscode für Experten-Steuerungsparameter.

Abbildungen und Diagramme

  • Seite 2 zeigt die Abmessungen und die Montagepositionen (A, B, C, D).
  • Seite 2 (E) und Seite 6 zeigen das detaillierte Anschlussschema der Klemmen 1-8.

Modellkompatibilität

  • Nur für 0-10V-Systeme geeignet.
  • Nicht für den Einsatz in Umgebungen mit direkter Sonneneinstrahlung oder Luftzug geeignet.
