Bedienungsanleitung für ACiQ Ceiling Cassette Fernbedienung
Schnelle Anleitung zur ACiQ Ceiling Cassette Fernbedienung. Erfahren Sie, wie Sie Modi einstellen, Timer konfigurieren, Batterien wechseln und erweiterte Funktionen wie ECO, Turbo und Swing nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Bedienung der Fernbedienung für ACiQ Ceiling Cassette Klimageräte. Die Fernbedienung ermöglicht die Steuerung von Betriebsmodi, Temperatur, Lüftergeschwindigkeit und erweiterten Funktionen wie Timer, ECO-Modus und Swing. Bitte beachten Sie, dass einige Funktionen modellabhängig sind und bei Geräten ohne entsprechende Hardware keine Wirkung zeigen.
Erste Schritte
Bevor Sie beginnen, stellen Sie sicher, dass das Klimagerät mit Strom versorgt ist. Legen Sie zwei Batterien (R03/LR03) in das Batteriefach auf der Rückseite der Fernbedienung ein. Achten Sie dabei auf die korrekte Polarität (+/-).
Grundlegende Bedienung
- Modus wählen: Drücken Sie die MODE-Taste, um zwischen AUTO, COOL, DRY, HEAT und FAN zu wechseln.
- Temperatur einstellen: Nutzen Sie die TEMP-Tasten (Pfeil nach oben/unten), um die Temperatur in 1°C-Schritten (17-30°C) anzupassen.
- Lüftergeschwindigkeit: Drücken Sie die FAN SPEED-Taste, um zwischen AUTO, LOW, MED und HIGH zu wählen.
- Gerät ein-/ausschalten: Verwenden Sie die ON/OFF-Taste.
Erweiterte Funktionen
- Swing: Drücken Sie die Swing-Taste für horizontale Lamellenbewegung. Halten Sie die Taste 2 Sekunden gedrückt, um die vertikale Lamellenbewegung zu aktivieren (modellabhängig).
- LED-Display: Drücken Sie die LED-Taste, um das Display am Innengerät ein- oder auszuschalten. Halten Sie die Taste 5 Sekunden gedrückt, um die Raumtemperatur anzuzeigen.
- Silence: Halten Sie die FAN SPEED-Taste 2 Sekunden gedrückt, um den Silence-Modus zu aktivieren.
- ECO-Modus: Drücken Sie die ECO-Taste im Kühlmodus für energieeffizienten Betrieb.
- Turbo: Aktiviert die maximale Leistung, um die Zieltemperatur schnellstmöglich zu erreichen.
- Clean: Startet die Selbstreinigungsfunktion (nur in COOL oder DRY Modus).
- Shortcut: Speichert oder ruft vorherige Einstellungen ab.
Timer-Einstellungen
Sie können den Timer verwenden, um das Gerät automatisch ein- oder auszuschalten:
- Drücken Sie die TIMER-Taste, um die Sequenz für ON oder OFF zu starten.
- Verwenden Sie die TEMP-Tasten, um die gewünschte Zeit einzustellen (in 30-Minuten-Schritten bis 10 Stunden, danach in 1-Stunden-Schritten).
- Richten Sie die Fernbedienung auf das Gerät und warten Sie 1 Sekunde, bis der Timer aktiviert ist.
Anzeige-Symbole
Das Display der Fernbedienung zeigt den aktuellen Status an, einschließlich:
- MODE: Aktueller Betriebsmodus (AUTO, COOL, DRY, HEAT, FAN).
- FAN SPEED: Balkenanzeige für die Lüftergeschwindigkeit.
- TIMER: Anzeige für TIMER ON oder TIMER OFF.
- Symbole: ECO, LOCK, Sleep, Follow Me, Wireless-Steuerung.
Herstellerinformationen
ACiQ
Praktische Hilfe
Typische Probleme
Fernbedienung reagiert nicht
Prüfen Sie, ob die Batterien korrekt eingelegt sind. Stellen Sie sicher, dass keine Hindernisse (Vorhänge, Möbel) oder direktes Sonnenlicht das Infrarotsignal blockieren. Die Reichweite beträgt maximal 8 Meter.
Funktionstaste hat keine Wirkung
Wenn das Innengerät eine bestimmte Funktion nicht unterstützt, hat das Drücken der entsprechenden Taste keine Auswirkung.
Temperatur wird nicht angezeigt
Im FAN-Modus wird keine Temperatur angezeigt, da diese Funktion in diesem Modus nicht verfügbar ist.
Vor der Verwendung
- Batterien (2x R03/LR03) korrekt einlegen.
- Sicherstellen, dass das Klimagerät eingesteckt und eingeschaltet ist.
- Hindernisse zwischen Fernbedienung und Gerät entfernen.
- Reichweite von maximal 8 Metern einhalten.
Technische Daten in der Praxis
- Signalreichweite
- Maximal 8 Meter bei freier Sicht.
- Betriebstemperatur
- -5°C bis 60°C.
Abbildungen und Diagramme

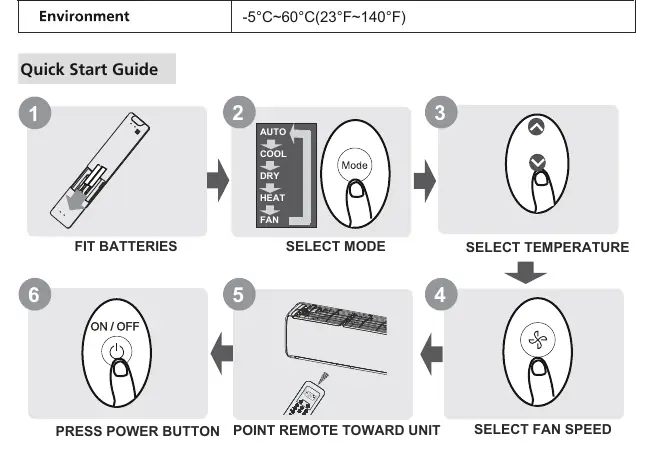

- Der Quick Start Guide auf Seite 3 zeigt die grundlegende Abfolge: Batterien einlegen, Modus wählen, Temperatur einstellen, Lüftergeschwindigkeit wählen, auf Gerät richten, einschalten.
Modellkompatibilität
- Nur für ACiQ Ceiling Cassette Modelle (9K-18K).
- HEAT-Modus wird bei reinen Kühlgeräten nicht unterstützt.
- Einige Funktionen (z.B. ECO, Fresh, UV-C) sind modellabhängig.
