Bedienungsanleitung für Condair DCC-NA Digitaler Kanal-Hygrostat

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Betriebsanweisungen für das Condair Digital-Hygrostat-Paket, bestehend aus dem DCC-NA (Wand-Hygrostat) und dem CDC-NA (Kanal-Feuchtigkeitssensor). Die Installation sollte nur durch qualifiziertes Personal erfolgen. Beachten Sie die spezifischen Anforderungen an die Verkabelung und die korrekte Platzierung der Sensoren für eine genaue Messung.

Montage und Installation

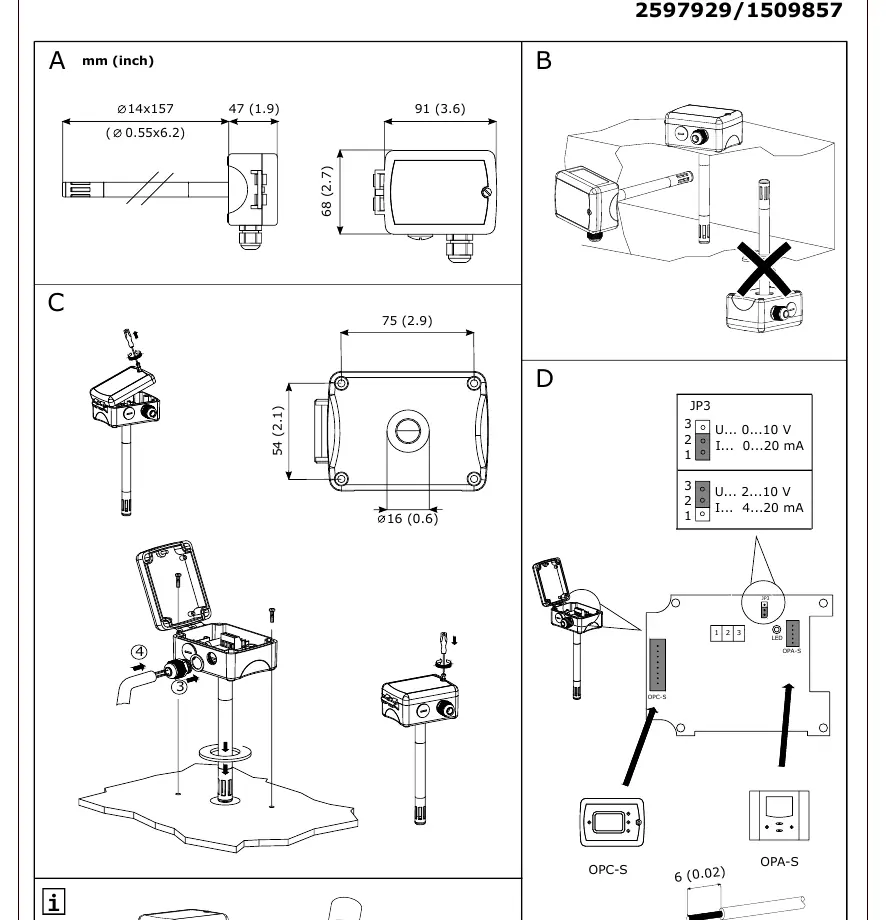

Kanal-Feuchtigkeitssensor (CDC-NA):

• Installieren Sie den Sensor direkt im Kanal in einem Bereich mit gut durchmischter Luft und gleichmäßigem Fluss.
• Bei Verwendung als Zuluft-Feuchtigkeitssensor: Montage nach der Dampfverteilung in einem Abstand vom 1,5-fachen der Absorptionsstrecke (typischerweise 3-3,7 m).
• Bei Verwendung als Abluft-Feuchtigkeitssensor: Montage nahe am Lufteinlass, aber nach einem eventuell vorhandenen Abluftventilator.
• Bohren Sie ein Loch mit 16 mm Durchmesser und 4 Löcher für die selbstschneidenden Schrauben.

Wand-Hygrostat (DCC-NA):

• Montieren Sie den Controller an einem geschützten und leicht zugänglichen Ort, mindestens 1,5 m über dem Boden.
• Die Montage erfolgt auf einer Unterputz- oder Aufputzdose.

Verkabelung

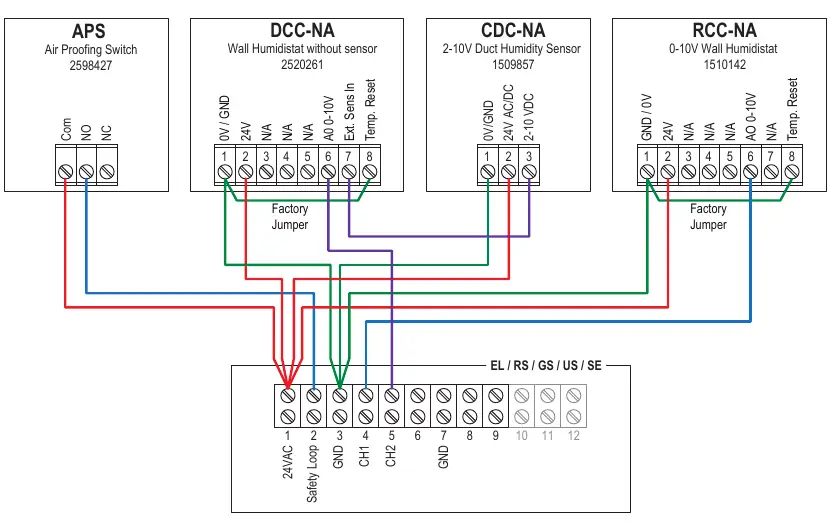

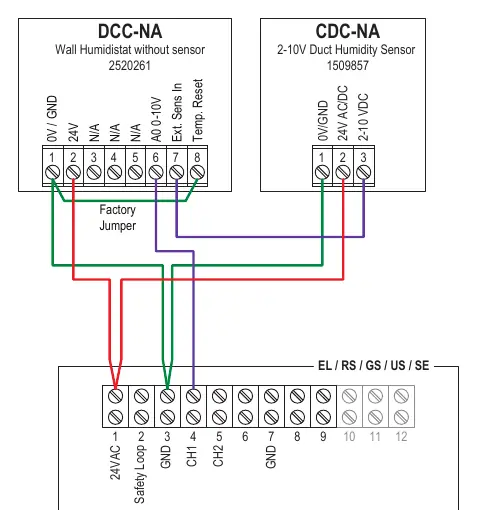

Die Verkabelung muss gemäß den Schaltplänen in Abschnitt 9 erfolgen. Es wird empfohlen, 18-Gauge-Kabel zu verwenden, wobei die maximale Entfernung zur Einheit 30 Meter (100 ft) nicht überschreiten sollte. Achten Sie auf die korrekte Belegung der Klemmen für Stromversorgung (24V AC/DC) und Signalausgänge.

Bedienung und Display

Das LCD-Display zeigt die aktuelle Feuchtigkeit und den Sollwert an. Die Steuerung erfolgt über die Tasten unter dem Display:

• Ein/Aus: Lange drücken.
• °C/°F: Lange drücken zum Umschalten der Temperatureinheit.
• Pfeiltasten: Kurz drücken zum Anpassen des Sollwerts.
• % Taste: Kurz drücken zur Anzeige des %rH-Werts, lange drücken für Offset-Einstellungen.

Konfiguration und Parameter

Die Steuerung verfügt über zwei Parameterebenen, die über das Terminal eingestellt werden:

• Benutzerparameter (Passwort 0009): Ermöglicht die Änderung von Betriebsmodi, Sollwerten und Display-Inhalten.
• Steuerungsparameter (Passwort 0241): Nur für Experten. Ermöglicht die Konfiguration von Ausgangsgrenzen und Lüfterverzögerungen.

Um Parameter zu ändern, drücken Sie gleichzeitig die Pfeiltasten für 3 Sekunden, geben Sie das Passwort ein und navigieren Sie durch das Menü.

Fehlerbehebung

• AL5 & AL7: Der Messwert des externen Sensors liegt unter 5% RH. Überprüfen Sie die Verkabelung des DCC und CDC. Bestätigen Sie den Alarm nach der Fehlerbehebung mit der %-Taste.
• Err2, 3 & 4: Hardware- oder Speicherproblem. Das Gerät muss ausgetauscht werden.

Sensor-Kalibrierung

Sensor-Eingänge können bei Bedarf kalibriert werden:

1. Drücken Sie die %-Taste länger als 2 Sekunden, bis der UI-Wert angezeigt wird.
2. Drücken Sie die %-Taste erneut, um den Kalibrierungswert anzuzeigen.
3. Verwenden Sie die Pfeiltasten zur Kalibrierung.
4. Drücken Sie die %-Taste zum Speichern.

Technische Daten

• Betriebsspannung: 24 V AC 50/60 Hz ± 10 %, 24 VDC ± 10 %
• Leistungsaufnahme: Max. 3 VA
• Signalausgang: DC 0...10 VDC
• Umgebungstemperatur: 0...50 °C
• Gehäusematerial: ABS
