Bedienungsanleitung für Delta 10-Zoll Contractor Tischkreissäge

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Delta 10-Zoll Contractor Tischkreissäge (Modelle 36-5000 T2, 36-5100 T2, 36-5052 T2, 36-5152 T2). Sie enthält wichtige Sicherheitsanweisungen, Montageanleitungen, Betriebshinweise und Wartungstipps. Lesen Sie das gesamte Dokument sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen, um Verletzungen und Sachschäden zu vermeiden.

Montage und Aufbau

Die Montage erfordert Sorgfalt und sollte idealerweise von zwei Personen durchgeführt werden, da die Maschine schwer ist.

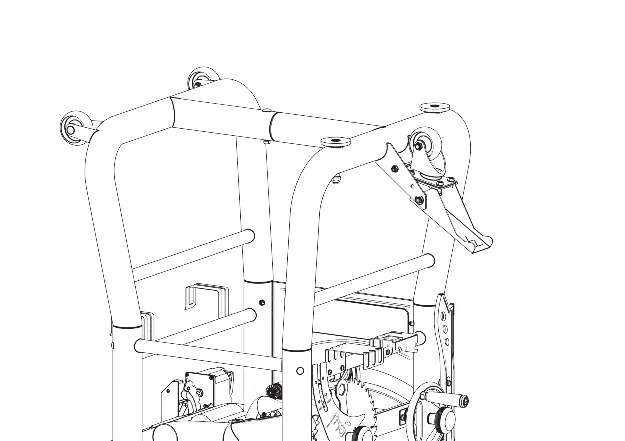

• Untergestell: Verbinden Sie die Rohrbeine und sichern Sie diese mit den mitgelieferten Schrauben und Muttern.
• Räder und Füße: Montieren Sie die festen Räder und die verstellbaren Füße an den Beinen.
• Schienen: Befestigen Sie die vordere und hintere Schiene am Sägetisch. Verwenden Sie die Ausrichtungslehre, um den korrekten Abstand einzustellen.
• Verlängerungsflügel: Montieren Sie die seitlichen Verlängerungsflügel und stellen Sie sicher, dass sie bündig mit der Tischoberfläche abschließen.
• Schutzvorrichtungen: Installieren Sie den Spaltkeil, den Blattschutz und die Rückschlagsicherungen (Anti-Kickback Pawls) gemäß den Anweisungen.

Bedienung der Tischkreissäge

Vor jedem Gebrauch müssen Sie sicherstellen, dass das Sägeblatt fest sitzt, der Spaltkeil korrekt ausgerichtet ist und die Schutzeinrichtungen ordnungsgemäß funktionieren.

• Ein- und Ausschalten: Der Ein-/Ausschalter befindet sich unter dem vorderen linken Verlängerungsflügel. Ziehen Sie den roten Schalter zum Einschalten nach oben und drücken Sie ihn zum Ausschalten hinein.

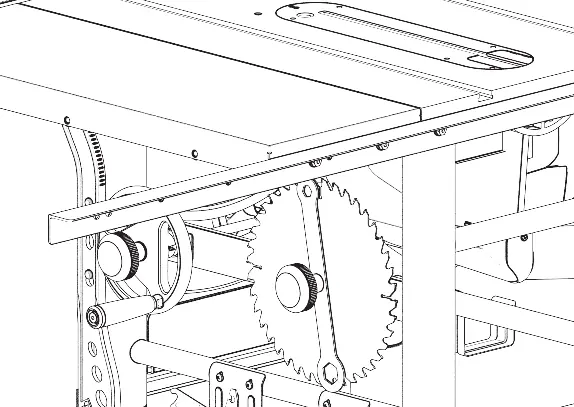

• Schnitteinstellungen: Die Schnitthöhe wird mit dem Handrad an der Vorderseite eingestellt. Die Neigung des Sägeblatts (bis zu 45°) erfolgt über das Handrad an der rechten Seite.
• Schnittarten: Die Säge unterstützt Längsschnitte (Rip Cuts), Querschnitte (Cross Cuts), Gehrungsschnitte (Miter Cuts) und zusammengesetzte Gehrungsschnitte. Verwenden Sie für Längsschnitte immer den Parallelanschlag und für Querschnitte den Gehrungsanschlag.
• Sicherheitshinweise: Führen Sie niemals Schnitte freihändig aus. Verwenden Sie bei schmalen Werkstücken immer einen Schiebestock.

Wartung und Pflege

Regelmäßige Wartung verlängert die Lebensdauer Ihrer Säge.

• Reinigung: Blasen Sie regelmäßig Sägemehl aus dem Gehäuse und von den Luftdurchlässen.
• Schmierung: Halten Sie die Schneckengetriebe sauber und schmieren Sie diese bei Bedarf mit lithiumbasiertem Mehrzweckfett.
• Rostschutz: Behandeln Sie den gusseisernen Tisch gelegentlich mit einem geeigneten Schutzwachs.
• Riemenspannung: Die Riemenspannung kann durch Lösen der Torx-Schraube am Motorgehäuse angepasst werden, sodass das Motorgewicht die Spannung reguliert.

Fehlerbehebung

Sollte die Säge nicht starten, überprüfen Sie den Netzstecker, die Sicherung oder den Schutzschalter in Ihrem Stromkreis. Drücken Sie die rote Reset-Taste am Motorgehäuse, falls der Überlastschutz ausgelöst wurde. Bei ungewöhnlichen Geräuschen oder übermäßigen Vibrationen stellen Sie den Betrieb sofort ein und suchen Sie nach der Ursache.
