Bedienungsanleitung für Ryobi 18V Lithium-Ionen-Akku

Erfahren Sie, wie Sie Ihren Ryobi 18V Lithium-Ionen-Akku sicher laden, lagern und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Tipps zur Fehlerbehebung und Erklärungen zu den LED-Ladeanzeigen für die Modelle RB18L15...

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Ryobi 18V Lithium-Ionen-Akku ist für Ryobi One+ 18V-Geräte vorgesehen. Er verfügt über eine Ladezustandsanzeige und Schutzmodi gegen Überhitzung und Tiefentladung. Laden Sie den Akku vor dem ersten Gebrauch auf und lagern Sie ihn bei unter 27°C. S. 5, 6

Wichtigste Schritte

  • Reaktivierung bei Tiefentladung S. 5
  • Lagerung bei Nichtgebrauch S. 6, 7

Erste Inbetriebnahme

  • Laden Sie den Akku vor dem ersten Gebrauch vollständig auf, da er in einem niedrigen Ladezustand geliefert wird. S. 5

Probleme und Lösungen

Ladegerät zeigt an, dass der Akku nicht bereit ist

Der Akku ist möglicherweise zu heiß. Lassen Sie ihn abkühlen, dann beginnt der Ladevorgang automatisch.

S. 6

Wartung und Reset

  • Kein manueller Reset erforderlich; Schutzmodi (aktiv, Standby, Schlafmodus) werden automatisch durch Laden oder Verwendung zurückgesetzt. S. 5

Technische Daten

Parameter Wert Hinweis Seiten
Lagertemperatur < 27°C Empfohlene Temperatur für Lagerung über 30 Tage. S. 6
Betriebstemperatur bis -10°C Minimale Temperatur für den Betrieb. S. 5

Wo es im PDF steht

  • Produktbeschreibung S. 3
  • Sicherheitshinweise S. 5
  • Ladevorgang S. 6
Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Ryobi 18V Lithium-Ionen-Akkupacks (Modelle RB18L15, RB18L40, RB18LL40). Sie enthält wichtige Anweisungen zur sicheren Verwendung, zum Laden und zur Lagerung. Der Akku ist für die Verwendung mit Ryobi One+ 18V-Geräten konzipiert.

Produktbeschreibung

Der Akku verfügt über folgende Bedienelemente:

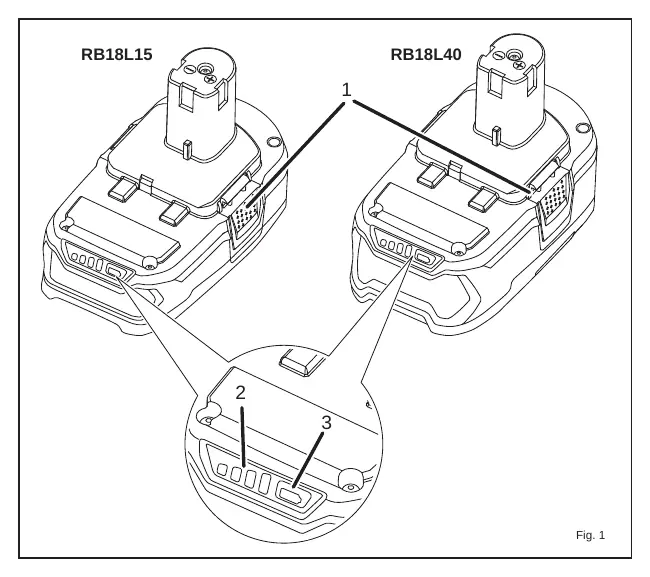

Komponenten des Akkus: Entriegelungsknöpfe, Ladezustandsanzeige und Taste.
Komponenten des Akkus: Entriegelungsknöpfe, Ladezustandsanzeige und Taste.
  • Entriegelungsknöpfe (Latches): Zum Einsetzen und Entnehmen des Akkus aus dem Werkzeug oder Ladegerät.
  • Ladezustandsanzeige: Zeigt die verbleibende Kapazität an.
  • Taste für die Ladezustandsanzeige: Aktiviert die LED-Anzeige.

Sicherheitshinweise

  • Halten Sie den Akku bei Nichtgebrauch von Metallgegenständen (Büroklammern, Münzen, Schrauben) fern, um Kurzschlüsse zu vermeiden.
  • Setzen Sie den Akku keinem Feuer oder extremer Hitze aus.
  • Verwenden Sie keinen Akku, der fallen gelassen wurde oder beschädigt ist.
  • Laden Sie den Akku nicht in feuchten oder nassen Umgebungen.
  • Bei Kontakt mit auslaufender Flüssigkeit: Haut sofort mit Wasser und Seife waschen, bei Augenkontakt 10 Minuten spülen und Arzt aufsuchen.

Betrieb und Ladeanzeige

Der Akku verfügt über Schutzfunktionen (aktiv, Standby, Schlafmodus), um die Lebensdauer zu maximieren.

  • Überhitzung/Überlastung: Das Werkzeug stoppt. Lassen Sie den Auslöser los, um den Betrieb fortzusetzen.
  • Schlafmodus (Tiefentladung): Wenn das Werkzeug nicht startet, legen Sie den Akku in das Ladegerät. Warten Sie 90 Sekunden zur Reaktivierung. Wenn der Ladevorgang nicht beginnt, entfernen Sie den Akku für 30 Sekunden und versuchen Sie es erneut.
  • Kaltwetterbetrieb: Der Akku kann bis -10°C verwendet werden. Er wärmt sich bei leichter Belastung im Werkzeug auf.

Laden des Akkus

Verwenden Sie nur kompatible 18V-Ladegeräte. Richten Sie die Rippe am Akku mit der Nut im Ladegerät aus. Stellen Sie sicher, dass die Entriegelungsknöpfe einrasten. Der Akku wird beim Laden leicht warm, was normal ist. Wenn der Akku heiß ist, lassen Sie ihn vor dem Laden abkühlen.

Wartung und Lagerung

  • Lagern Sie den Akku bei Temperaturen unter 27°C.
  • Bei Lagerung über 30 Tage sollte der Akku zu 30-50% geladen sein.
  • Nach 6 Monaten Lagerung wird empfohlen, den Akku zu entladen (10-20%) und dann wieder voll aufzuladen.
  • Versuchen Sie niemals, den Akku zu zerlegen.

Praktische Hilfe

Typische Probleme

Akku lädt nicht oder Werkzeug startet nicht

Prüfen Sie, ob der Akku tiefentladen ist (Schlafmodus). Legen Sie ihn in das Ladegerät und warten Sie 90 Sekunden zur Reaktivierung. Wenn der Akku heiß ist, lassen Sie ihn abkühlen.

LED-Anzeige leuchtet nicht

Wenn die Schutzfunktion aktiv ist (Schlafmodus), funktioniert die LED-Anzeige nicht. Laden Sie den Akku auf, um die Funktion wiederherzustellen.

Vor der Verwendung

  • Prüfen Sie, ob das Ladegerät für 18V-Akkus geeignet ist.
  • Stellen Sie sicher, dass die Kontakte sauber sind.
  • Laden Sie den Akku vor dem ersten Gebrauch vollständig auf.
  • Überprüfen Sie das Gehäuse auf Beschädigungen.

Technische Daten in der Praxis

Lithium-Ionen
Akkutechnologie, die keine vollständige Entladung vor dem Laden erfordert.

Abbildungen und Diagramme

  • Fig. 1 zeigt die Position der Entriegelungsknöpfe (1), der Ladezustandsanzeige (2) und der Taste für die Ladezustandsanzeige (3).

Modellkompatibilität

  • Nur mit Ryobi One+ 18V-Geräten verwenden.
  • Nur mit kompatiblen 18V-Ladegeräten (z.B. BCL-1418, BCS-618) laden.
