Bedienungsanleitung für Ryobi P3240 18V Nass-Trockensauger

Detaillierte Bedienungsanleitung für den Ryobi P3240 18V Nass-Trockensauger. Erfahren Sie alles über die Montage, den Betrieb, die Wartung des Filters sowie wichtige Sicherheitshinweise für den Nass- und Trockenbetrieb.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Ryobi P3240 ist ein 18V Nass-Trockensauger. Er wird mit einem 18V Akku betrieben und ist für leichte Reinigungsarbeiten konzipiert. S. 1

Wichtigste Schritte

  • Akku einsetzen S. 5
  • Filter für Trockensaugen einsetzen S. 6
  • Behälter leeren S. 7

Erste Inbetriebnahme

  • Akku einsetzen, Schlauch montieren, Schalter auf ON stellen. S. 5

Probleme und Lösungen

Saugkraftverlust

Behälter leeren, Filter reinigen oder ersetzen.

S. 6

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 18V Betriebsspannung S. 1

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 3
  • Montage und Betrieb S. 5, 6
  • Illustrationen S. 8, 9, 10
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montage des Schlauchs (Fig. 1) Seite 20 Akku-Installation (Fig. 2) Seite 20 Trockensaugen (Fig. 5) Seite 21 Nasssaugen (Fig. 6) Seite 21 Verwendung als Gebläse (Fig. 7) Seite 21 Filterwechsel (Fig. 10) Seite 22

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt den Betrieb und die Wartung des Ryobi P3240 18V Nass-Trockensaugers. Das Gerät ist für leichte Reinigungsarbeiten auf nassen oder trockenen Oberflächen konzipiert. Vor der ersten Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Gerät wird ohne Akku geliefert und ist für den Betrieb mit Ryobi 18V Lithium-Ionen-Akkus vorgesehen.

Sicherheitshinweise

  • Verwenden Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
  • Saugen Sie keine brennenden oder rauchenden Materialien (z. B. Zigaretten, heiße Asche) auf.
  • Tragen Sie bei staubigen Arbeiten eine Staubmaske.
  • Entfernen Sie den Akku vor Wartungsarbeiten, Reinigung oder bei Nichtgebrauch.
  • Das Gerät ist nicht für den Einsatz im Regen geeignet.

Montage

Der Sauger wird weitgehend vormontiert geliefert. Der flexible Schlauch wird durch Ausrichten der Verriegelungslasche mit dem Schlitz am Sauganschluss und anschließendes Drehen gegen den Uhrzeigersinn befestigt. Zubehörteile werden auf das konische Ende des Schlauchs aufgesteckt.

Montage des Schlauchs (Fig. 1)
Montage des Schlauchs (Fig. 1)

Betrieb

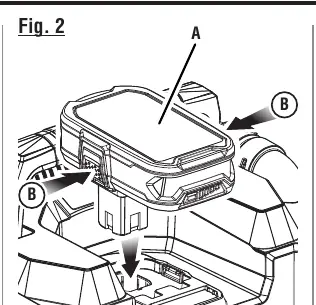

Akku einsetzen: Schieben Sie den Akku in das Gerät, bis die seitlichen Verriegelungen einrasten. Zum Entnehmen drücken Sie die Verriegelungen.

Akku-Installation (Fig. 2)
Akku-Installation (Fig. 2)
Trockensaugen (Fig. 5)
Trockensaugen (Fig. 5)

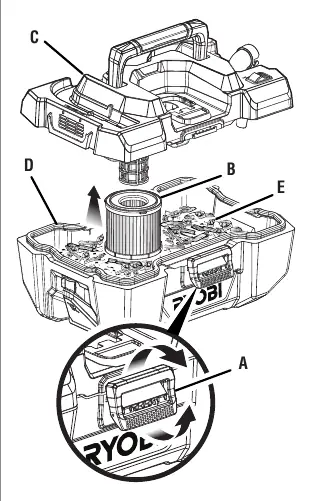

Nasssaugen (Fig. 6)
Nasssaugen (Fig. 6)
Verwendung als Gebläse (Fig. 7)
Verwendung als Gebläse (Fig. 7)

Trockensaugen: Stellen Sie sicher, dass der Trockenfilter korrekt installiert ist. Die Saugleistung nimmt ab, wenn der Behälter voll ist.

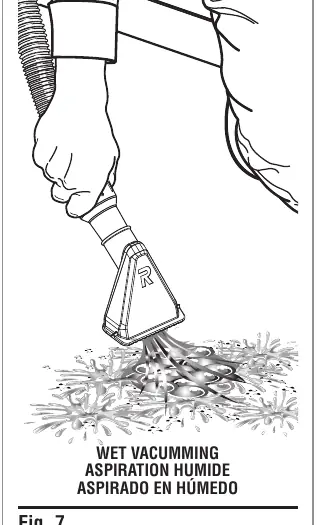

Nasssaugen: Entfernen Sie den Trockenfilter vor dem Nasssaugen. Das Gerät verfügt über einen Schwimmer, der die Saugfunktion stoppt, wenn der Behälter voll ist.

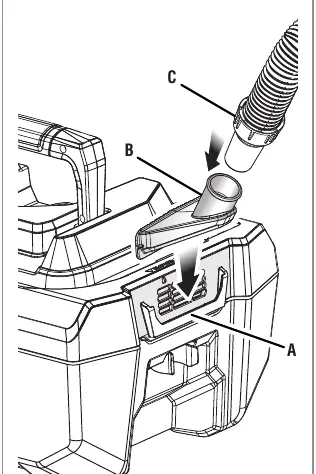

Gebläsefunktion: Um die Gebläsefunktion zu nutzen, entfernen Sie den Schlauch vom Sauganschluss und befestigen Sie die Saugdüse am Auslassanschluss (Gebläseanschluss).

Wartung und Reinigung

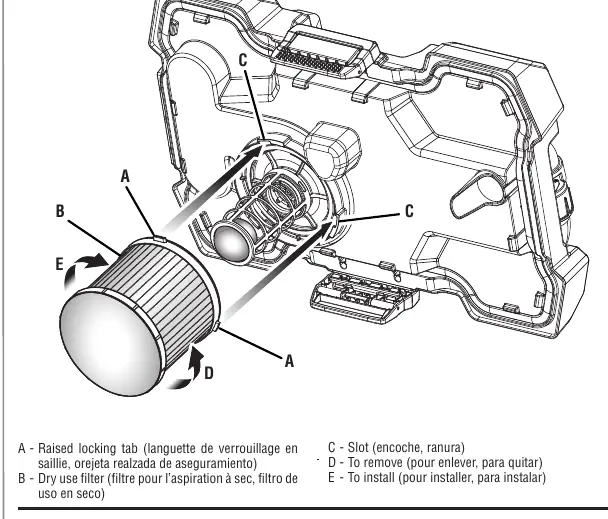

Der Behälter sollte regelmäßig geleert und gereinigt werden. Der Trockenfilter kann durch leichtes Schütteln gereinigt oder bei Bedarf ersetzt werden (Ersatzteilnummer 312711001). Verwenden Sie zur Reinigung des Gehäuses keine Lösungsmittel, sondern ein sauberes Tuch.

Filterwechsel (Fig. 10)
Filterwechsel (Fig. 10)

Lagerung

Reinigen Sie das Gerät gründlich und lassen Sie alle Teile vollständig trocknen, bevor Sie es lagern. Bewahren Sie das Gerät an einem trockenen, für Kinder unzugänglichen Ort auf.

Praktische Hilfe

Typische Probleme

Saugkraft lässt nach

Behälter leeren, Filter prüfen, reinigen oder ersetzen.

Statische Entladungen beim Saugen

Luftfeuchtigkeit im Raum erhöhen (z. B. mit einem Luftbefeuchter).

Gerät läuft nicht

Akku prüfen, sicherstellen, dass der Schalter auf ON steht.

Vor der Verwendung

  • Akku vollständig geladen?
  • Filter korrekt eingesetzt (für Trockensaugen)?
  • Behälter leer?
  • Alle Teile fest montiert?

Abbildungen und Diagramme

  • Fig 1: Montage des Schlauchs am Sauganschluss.
  • Fig 2: Einsetzen und Entnehmen des Akkus.
  • Fig 3: Bedienung des Ein-/Ausschalters.
  • Fig 5: Trockensaugen.
  • Fig 6: Nasssaugen.

Modellkompatibilität

  • Nur mit Ryobi 18V Lithium-Ionen-Akkus verwenden.
  • Nur vom Hersteller empfohlenes Zubehör verwenden.
