Bedienungsanleitung für Ryobi 18V Brushless Erdbohrer P2903

Schnelle Anleitung für den Ryobi 18V Brushless Erdbohrer P2903. Erfahren Sie alles über Montage, Betrieb, Sicherheitshinweise und Wartung für dieses leistungsstarke Werkzeug.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Ryobi P2903 ist ein 18V-Akku-Erdbohrer für den Außenbereich, ideal zum Pflanzen von Bäumen, Sträuchern und zum Setzen von Pfosten. S. 9, 10

Wichtigste Schritte

  • Montage des Bohrers S. 9
  • Akku einsetzen S. 10

Erste Inbetriebnahme

  • Drücken und halten Sie die Sperrtaste und betätigen Sie den Schalter. S. 11

Probleme und Lösungen

Kickback-Ereignis

Gerät stoppt, grüne LED blinkt 5 Sekunden. Warten Sie 5 Sekunden, heben Sie das Gerät aus dem Loch und starten Sie neu.

S. 11
Überlastung

Gerät stoppt, rote LED leuchtet 5 Sekunden. Lassen Sie den Auslöser los, heben Sie das Gerät aus dem Loch.

S. 11

Technische Daten

Parameter Wert Hinweis Seiten
Motor 18 V DC Spannung S. 9
Geschwindigkeit 115 RPM Leerlaufdrehzahl S. 9

Wo es im PDF steht

  • Sicherheitshinweise S. 4, 5, 6, 7
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montage des Bohrers (Fig. 2 & 3) Seite 2 Übersicht der Komponenten (Fig. 1) Seite 2 Bedienfeld und LED-Anzeigen (Fig. 7) Seite 3 Korrekte Arbeitshaltung (Fig. 10) Seite 3

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die Bedienungsanleitung für den Ryobi 18V Brushless Erdbohrer (Modell P2903). Das Gerät ist ausschließlich für den Außenbereich bestimmt und dient zum Pflanzen von Bäumen, Sträuchern und Blumen sowie zum Graben von Löchern für leichte Zäune und Pfosten. Vor der Verwendung müssen Benutzer die Sicherheitshinweise lesen, insbesondere in Bezug auf unterirdische Versorgungsleitungen.

Produktbeschreibung

Der Erdbohrer verfügt über einen bürstenlosen Motor für maximale Leistung und Laufzeit. Er ist mit einem Anti-Kickback-Mechanismus ausgestattet, der den Benutzer bei Kontakt mit hartem Boden oder Hindernissen schützt. Die Drehrichtung ist umkehrbar.

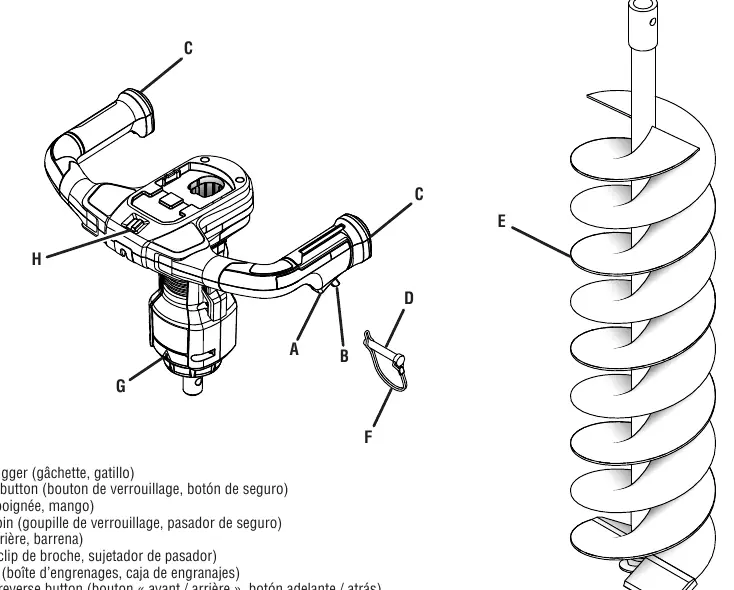

Übersicht der Komponenten (Fig. 1)
Übersicht der Komponenten (Fig. 1)

Montage

Das Gerät erfordert eine einfache Montage vor dem ersten Gebrauch:

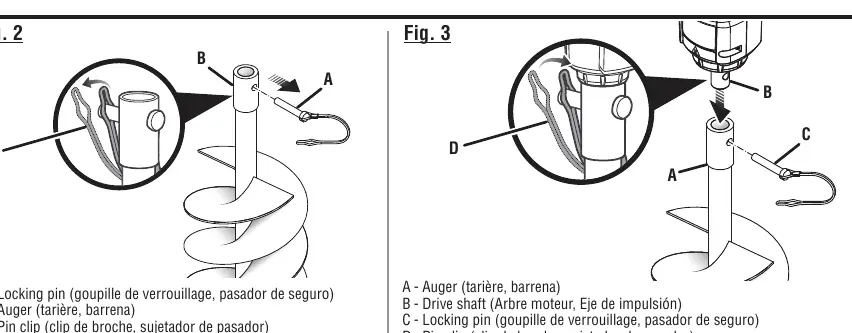

Montage des Bohrers (Fig. 2 & 3)
Montage des Bohrers (Fig. 2 & 3)
  • Stellen Sie den Bohrer aufrecht mit der Spitze nach unten.
  • Entfernen Sie den Sicherungsstift vom Bohrer.
  • Setzen Sie die Antriebswelle in den Bohrer ein.
  • Richten Sie die Löcher des Bohrers und der Antriebswelle aus.
  • Setzen Sie den Sicherungsstift ein und sichern Sie ihn mit dem Stiftclip.

Betrieb

Akku einsetzen/entfernen: Schieben Sie den Akku in den Akkuschacht, bis die Verriegelungen einrasten. Zum Entfernen drücken Sie die Verriegelungen und ziehen den Akku heraus.

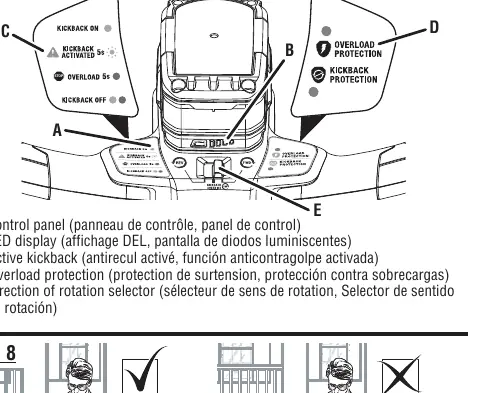

Bedienfeld und LED-Anzeigen (Fig. 7)
Bedienfeld und LED-Anzeigen (Fig. 7)

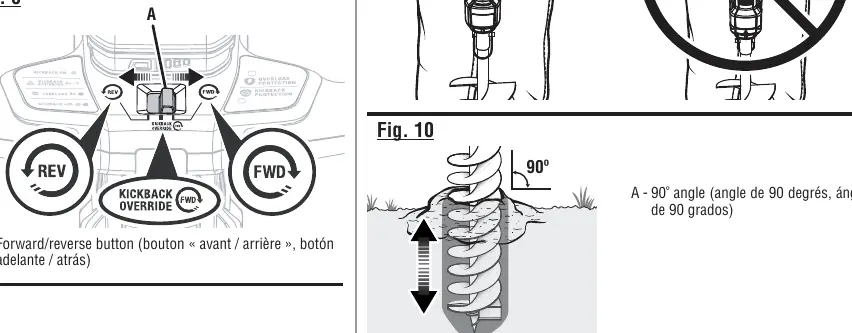

Korrekte Arbeitshaltung (Fig. 10)
Korrekte Arbeitshaltung (Fig. 10)

Starten und Stoppen: Drücken und halten Sie die Sperrtaste und betätigen Sie den Schalter. Lassen Sie den Schalter los, um das Gerät zu stoppen.

Drehrichtung: Der Wahlschalter am oberen Griff steuert die Drehrichtung (Vorwärts/Rückwärts) und die Kickback-Schutzfunktion.

Wartung und Pflege

  • Entfernen Sie vor jeder Wartung oder Reinigung den Akku.
  • Reinigen Sie das Gerät nach Gebrauch mit einem feuchten Tuch und mildem Reinigungsmittel. Verwenden Sie keine starken Lösungsmittel.
  • Lagern Sie das Gerät an einem trockenen, gut belüfteten Ort, der für Kinder unzugänglich ist.
  • Entfernen Sie Schmutz und Ablagerungen regelmäßig von den Lüftungsschlitzen des Motorgehäuses.

Praktische Hilfe

Typische Probleme

Gerät stoppt bei Überlastung

Lassen Sie den Auslöser los, heben Sie das Gerät aus dem Loch und versuchen Sie es erneut oder wählen Sie eine andere Stelle.

Kickback-Schutz aktiviert

Das Gerät stoppt und die grüne LED blinkt 5 Sekunden lang. Warten Sie, bis die Zeit abgelaufen ist, bevor Sie neu starten.

Vor der Verwendung

  • Prüfen Sie den Arbeitsbereich auf unterirdische Leitungen (Strom, Gas, Wasser).
  • Tragen Sie geeignete Schutzausrüstung (Augenschutz, Handschuhe, Sicherheitsschuhe).
  • Stellen Sie sicher, dass der Akku vollständig geladen und korrekt eingesetzt ist.
  • Überprüfen Sie das Gerät auf lose oder beschädigte Teile.
  • Stellen Sie sicher, dass der Bohrer fest montiert ist.

Technische Daten in der Praxis

Bohrerdurchmesser
6 Zoll (150 mm)
Maximale Bohrtiefe
31 Zoll (800 mm)
Geschwindigkeit
115 U/min

Abbildungen und Diagramme

  • Fig. 1 zeigt die Hauptkomponenten: Auslöser, Sperrtaste, Griffe, Sicherungsstift, Bohrer, Getriebe und Drehrichtungsschalter.
  • Fig. 7 zeigt das Bedienfeld mit LED-Anzeigen für Kickback-Schutz und Überlastungsschutz.
  • Fig. 10 verdeutlicht den korrekten 90-Grad-Winkel beim Bohren.

Modellkompatibilität

  • Nur für den Außenbereich geeignet.
  • Nicht in der Nähe von unterirdischen Versorgungsleitungen verwenden.
