Bedienungsanleitung für Rockville RPA16 10.000-Watt Pro Rack-Verstärker

Wichtige Informationen aus der Anleitung

Diese Anleitung unterstützt Sie bei der Installation und dem Betrieb des Rockville RPA16 Verstärkers. Bei technischen Fragen erreichen Sie den Support montags bis freitags von 9:00 bis 17:00 Uhr EST unter 1-646-758-0144.

Sicherheitshinweise:

• Öffnen Sie niemals das Gerät (keine vom Benutzer zu wartenden Teile).
• Stellen Sie sicher, dass das Gerät in einem gut belüfteten Bereich steht und die Lüftungsschlitze frei sind.
• Verwenden Sie nur Sicherungen des gleichen Typs und der gleichen Nennleistung (25A, 250V).
• Das Gerät ist nur für den Innenbereich bestimmt.
• Trennen Sie das Gerät bei längerer Nichtbenutzung von der Stromquelle.

Installation

Der RPA16 ist für die Montage in einem Standard-19-Zoll-Rack konzipiert und benötigt 2U Rack-Platz. Verwenden Sie die mitgelieferten Rack-Ohren, Schrauben und Unterlegscheiben. Achten Sie darauf, dass die Seitenwände mindestens 5 cm (2 Zoll) von den Seiten des Verstärkers entfernt sind und die Rückseite des Racks offen bleibt, um eine ausreichende Kühlung zu gewährleisten.

Konfiguration und Betriebsmodi

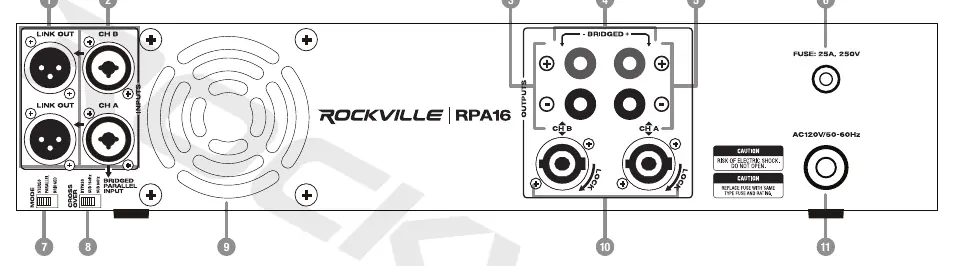

Der Verstärker bietet drei Betriebsmodi, die über den Modusschalter auf der Rückseite eingestellt werden:

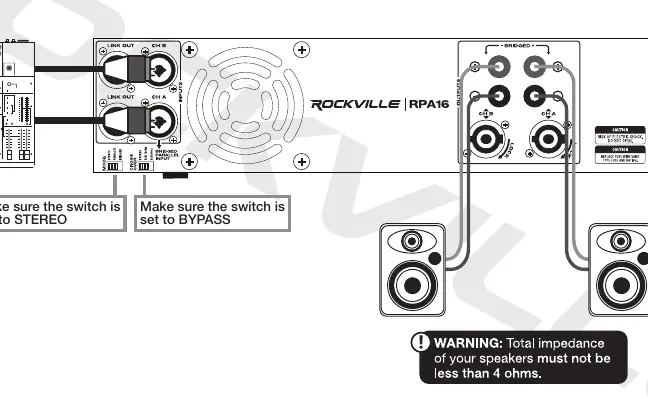

• Stereo-Modus: Jeder Kanal arbeitet unabhängig mit eigener Pegelregelung. Ideal für linke und rechte Lautsprecherkonfigurationen.

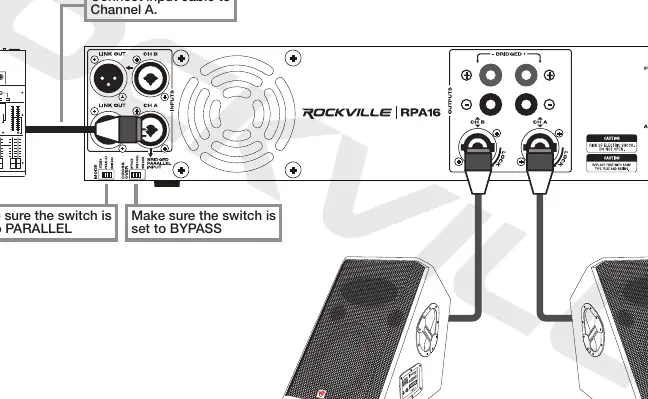

• Parallel-Modus: Die Kanäle sind intern verbunden. Kanal A dient als Haupteingang und speist ein Mono-Signal in beide Kanäle.

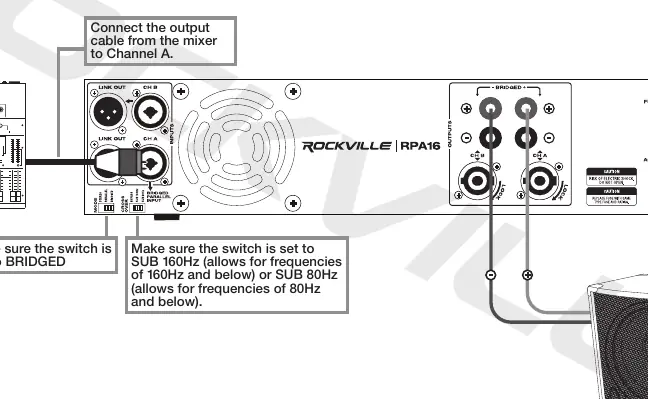

• Bridged-Modus: Kombiniert die Leistung beider Kanäle zu einem Mono-Kanal. Kanal A ist der Haupteingang. Dieser Modus wird primär für Subwoofer verwendet.

Crossover-Einstellungen

Der Crossover-Schalter auf der Rückseite ermöglicht die Anpassung an verschiedene Lautsprechertypen:

• BYPASS: Für Full-Range-Lautsprecher.
• SUB 80Hz: Lässt nur Frequenzen unter 80Hz durch (für Subwoofer).
• SUB 160Hz: Lässt nur Frequenzen unter 160Hz durch (für Subwoofer).

Fehlerbehebung

Bei Problemen prüfen Sie bitte folgende Punkte:

• Kein Strom: Prüfen Sie, ob das Gerät eingesteckt ist, der Schalter auf ON steht und die Sicherung intakt ist.
• Kein Ton: Überprüfen Sie alle Kabelverbindungen, die Kanaleinstellungen, die Lautstärke der Eingangsquellen und ob der Mixer stummgeschaltet ist. Stellen Sie sicher, dass die Lautsprecher am OUTPUT und nicht am INPUT angeschlossen sind.
• Clipping-Leuchte leuchtet: Drehen Sie die Signalpegelregler (Gain) herunter und prüfen Sie die Impedanz der Lautsprecher.
