Einbausatz für Autoradio Metra 108-CH4 für Jeep Commander
Installationsanleitung für den Metra 108-CH4 Einbausatz. Erfahren Sie, wie Sie das Armaturenbrett demontieren und das Pioneer DMH-C5500NEX Radio in Ihren Jeep Commander (2006-2007) einbauen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieser Einbausatz wurde speziell für den Jeep Commander (Modelljahre 2006-2007, ohne Navigationssystem) entwickelt, um ein Pioneer DMH-C5500NEX 8-Zoll-Radio zu integrieren. Wichtiger Sicherheitshinweis: Lassen Sie das Fahrzeug einige Minuten mit abgezogenem Zündschlüssel stehen, bevor Sie das Werksradio ausbauen. Stellen Sie bei Tests der Nachrüstgeräte sicher, dass alle Werkskomponenten angeschlossen sind, bevor Sie die Zündung einschalten.
Benötigte Werkzeuge
- 9/32-Zoll-Steckschlüssel
- 5-mm-Inbusschlüssel
- Schneidewerkzeug
- Werkzeug zum Entfernen von Verkleidungen
- Kreuzschlitzschraubendreher
- Lötkolben
Demontage des Armaturenbretts
- Entfernen Sie die 16 Inbusschrauben (5 mm), die die Armaturenbrettverkleidung sichern.
- Lösen Sie die Clips und entfernen Sie die Armaturenbrettverkleidung.
- Entfernen Sie die 4 Schrauben (9/32 Zoll), die das Radio halten. Schieben Sie das Radio heraus, ziehen Sie die Stecker ab und entfernen Sie das Gerät.
Vorbereitung des Einbausatzes
- Verwenden Sie einen Lötkolben oder ein Schneidewerkzeug, um die Kunststoffschweißnähte zu entfernen, die die Werksradioblende halten.
- Verwenden Sie ein Hebelwerkzeug, um die Werksradioblende aus der Mitte des Armaturenbretts zu entfernen. Achten Sie darauf, die Löcher im Armaturenbrett nicht zu beschädigen, da diese für die Montage der neuen Blende benötigt werden.
- Klicken Sie die neue Radioblende ein und setzen Sie die Haltekappen über die 4 Schraubenlöcher. Sichern Sie die Blende mit den mitgelieferten 4 Kreuzschlitzschrauben.
Montage des Radios
Hinweis: Beachten Sie das Installationshandbuch des Radios, um die korrekten Schrauben für das Display und das Radiochassis zu verwenden.
- Befestigen Sie das Radiochassis mit den 4 mitgelieferten Schrauben an den Radiohalterungen.
- Befestigen Sie den Bildschirm mit den 4 mitgelieferten Schrauben an den Radiohalterungen.
- Verbinden Sie den Werkskabelbaum und den Antennenanschluss mit dem Radio. Metra empfiehlt die Verwendung passender Adapter von Metra oder Axxess. Testen Sie das Radio auf ordnungsgemäße Funktion.
- Schieben Sie das Radio in das Armaturenbrett und sichern Sie es mit den Originalschrauben.
- Bauen Sie das Armaturenbrett in umgekehrter Reihenfolge der Demontage wieder zusammen.
Praktische Hilfe
Typische Probleme
Schwierigkeiten bei der Installation
Überprüfen Sie das Handbuch erneut und stellen Sie sicher, dass die Installation exakt wie beschrieben durchgeführt wurde, bevor Sie den technischen Support kontaktieren.
Radio lässt sich nicht einschalten
Stellen Sie sicher, dass alle Werkskomponenten korrekt angeschlossen sind, bevor Sie die Zündung einschalten.
Vor der Verwendung
- Zündschlüssel abziehen und einige Minuten warten vor dem Ausbau.
- Alle benötigten Werkzeuge (9/32 Zoll Steckschlüssel, 5mm Inbus, etc.) bereitlegen.
- Passende Adapter für Kabelbaum (CHTO-01) und Antenne (40-CR10) bereithalten.
- Installationsanleitung des Radios für die korrekte Schraubenwahl bereithalten.
Technische Daten in der Praxis
- Kompatibilität
- Jeep Commander (ohne Navigationssystem) Baujahre 2006-2007.
- Radio-Unterstützung
- Speziell für Pioneer DMH-C5500NEX 8-Zoll-Radio.
Abbildungen und Diagramme

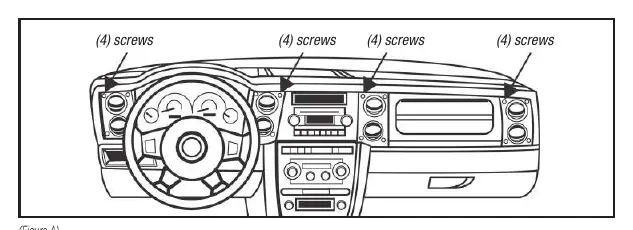

- Abbildung A auf Seite 2 zeigt die Position der 16 Schrauben an der Armaturenbrettverkleidung.
- Abbildung A auf Seite 3 zeigt das Entfernen der Kunststoffschweißnähte an der Werksblende.
- Abbildung B na Seite 3 zeigt die Montage der Radiohalterungen am Chassis.
Modellkompatibilität
- Nur für Jeep Commander ohne werkseitiges Navigationssystem.
- Benötigt zusätzliche Adapter (CHTO-01 und 40-CR10), die separat verkauft werden.
