Bedienungsanleitung für Redarc 12V auf 24V Spannungswandler VI180D, VI360D, VI720D
Erfahren Sie, wie Sie die Redarc 12V auf 24V Spannungswandler der VI-Serie (VI180D, VI360D, VI720D) korrekt anschließen, installieren und sicher betreiben.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Redarc Spannungswandler der VI-Serie wandeln 24VDC aus einem 12VDC-Automobil-Bordnetz um. Aufgrund der hohen Stromaufnahme bei Volllast ist eine korrekte Verkabelung mit kurzen und ausreichend dimensionierten Leitungen zwingend erforderlich. Das Gerät ist vollständig vergossen und für den Betrieb elektrischer Lasten ausgelegt.
Produktbeschreibung
Die Serie umfasst die Modelle VI180D, VI360D und VI720D. Die Geräte zeichnen sich durch ein hocheffizientes Schaltnetzteil-Design aus und sind vollständig gekapselt, was sie robust gegenüber Umwelteinflüssen macht.
Anschluss
Das Gerät verfügt über drei Anschlusskabel:
- Violett (oder Rot bei VI720D): 12V DC Eingang
- Braun: 24V DC Ausgang
- Grün: Negative Masse (Ground)
Der Anschluss der 12V-Eingangsleitung sollte über ein SBI-Relais oder ein zündungsgesteuertes Relais erfolgen.
Installation
Für eine optimale Funktion und Langlebigkeit beachten Sie folgende Installationshinweise:
- Montieren Sie das Gerät an einem kühlen und geschützten Ort.
- Die Montage muss vertikal erfolgen, um einen freien Luftstrom zur Kühlung zu gewährleisten.
- Verwenden Sie Sicherungen gemäß der Spezifikationstabelle. Ersetzen Sie diese niemals durch Sicherungen mit einem höheren Nennwert.
Sicherheitshinweise
Vermeiden Sie eine Überlastung des Geräts, da dies zu Schäden am Wandler, der Verkabelung oder angeschlossenen Systemen führen kann. Da die interne Elektronik in Silikon vergossen ist, sollte eine Hochdruckreinigung des Geräts vermieden werden.
Technische Daten
Die Geräte unterscheiden sich primär in ihrer Ausgangsstromstärke und den Sicherungsanforderungen:
- Eingangsspannungsbereich: 12V-15VDC
- Ausgangsspannung: 24VDC
- Effizienz: >85%
- Umgebungstemperatur: -10°C bis +50°C
- Modellspezifische Sicherungen: Siehe Tabelle in der Anleitung für empfohlene Eingangs- und Ausgangssicherungen (z.B. VI180D: 20A Eingang/10A Ausgang; VI360D: 30A Eingang/20A Ausgang; VI720D: 80A Eingang/40A Ausgang).
Praktische Hilfe
Typische Probleme
Überlastung des Geräts
Vermeiden Sie Überlastung, da dies zu Schäden am Gerät oder der Verkabelung führen kann.
Sicherungstausch
Ersetzen Sie Sicherungen niemals durch solche mit einem höheren Nennwert als in der Spezifikationstabelle angegeben.
Reinigung
Vermeiden Sie Hochdruckreinigung, da die Elektronik in Silikon vergossen ist.
Vor der Verwendung
- Montieren Sie das Gerät an einem kühlen, geschützten Ort.
- Installieren Sie das Gerät vertikal, um einen freien Luftstrom zu gewährleisten.
- Verwenden Sie kurze und ausreichend dimensionierte Kabel.
- Stellen Sie sicher, dass die Eingangsspannung im Bereich 12V-15VDC liegt.
- Verwenden Sie ein SBI-Relais oder ein zündungsgesteuertes Relais für den 12V-Eingang.
Technische Daten in der Praxis
- Umgebungstemperatur
- Betriebsbereich von -10°C bis +50°C.
- Ausgangsspannung
- Konstante 24VDC.
Abbildungen und Diagramme

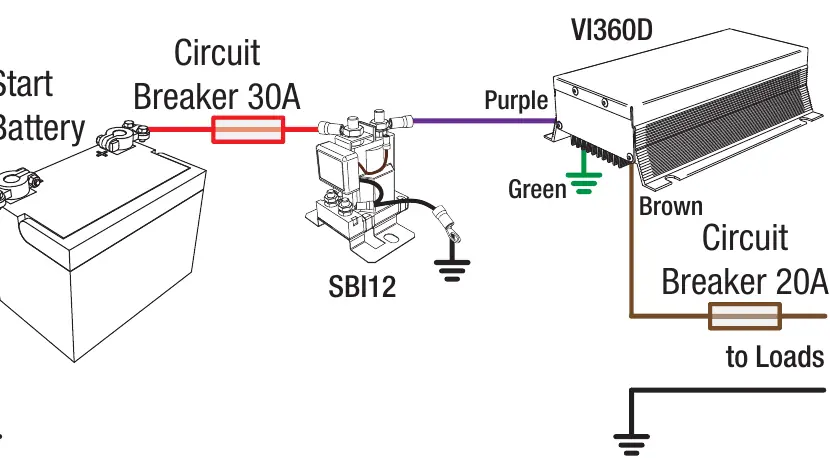

- Das Anschlussdiagramm zeigt die Verbindung zur 12V-Batterie über einen Trennschalter (SBI12) und eine entsprechende Sicherung.
- Die Verkabelung zeigt die drei Hauptanschlüsse: Eingang (Violett/Rot), Ausgang (Braun) und Masse (Grün).
Modellkompatibilität
- Geeignet für 12V-Automobil-Bordnetze.
- Nicht für andere Eingangsspannungen geeignet.
