Bedienungsanleitung für DC-Spannungsregler Banggood XY6020L
Schnellstartanleitung und technisches Handbuch für den Banggood XY6020L DC-Spannungsregler. Erfahren Sie mehr über Einstellungen, Schutzmechanismen, Installation und die Konfiguration der Ausgangsspannung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Banggood XY6020L ist ein digitaler, CNC-gesteuerter DC-Spannungsregler. Dieses Dokument enthält wichtige Anweisungen zur Konfiguration der Ausgangsspannung, zur Nutzung der Schutzmechanismen und zur korrekten Installation des Moduls. Beachten Sie, dass das Gerät für eine Eingangsspannung von 6,0 bis 70V ausgelegt ist und eine maximale Ausgangsleistung von 1200W bietet.
Produktbeschreibung und Funktionen
Das Gerät verfügt über ein großes LCD-Display zur Überwachung von Spannung, Strom und Leistung. Es bietet eine konstante Spannungs- und Stromregelung. Über ein DIP-Schalter-System auf der Rückseite kann eine feste Ausgangsspannung (5V, 9V, 12V, 24V, 36V, 48V, 60V) eingestellt werden.
Installation und Montage

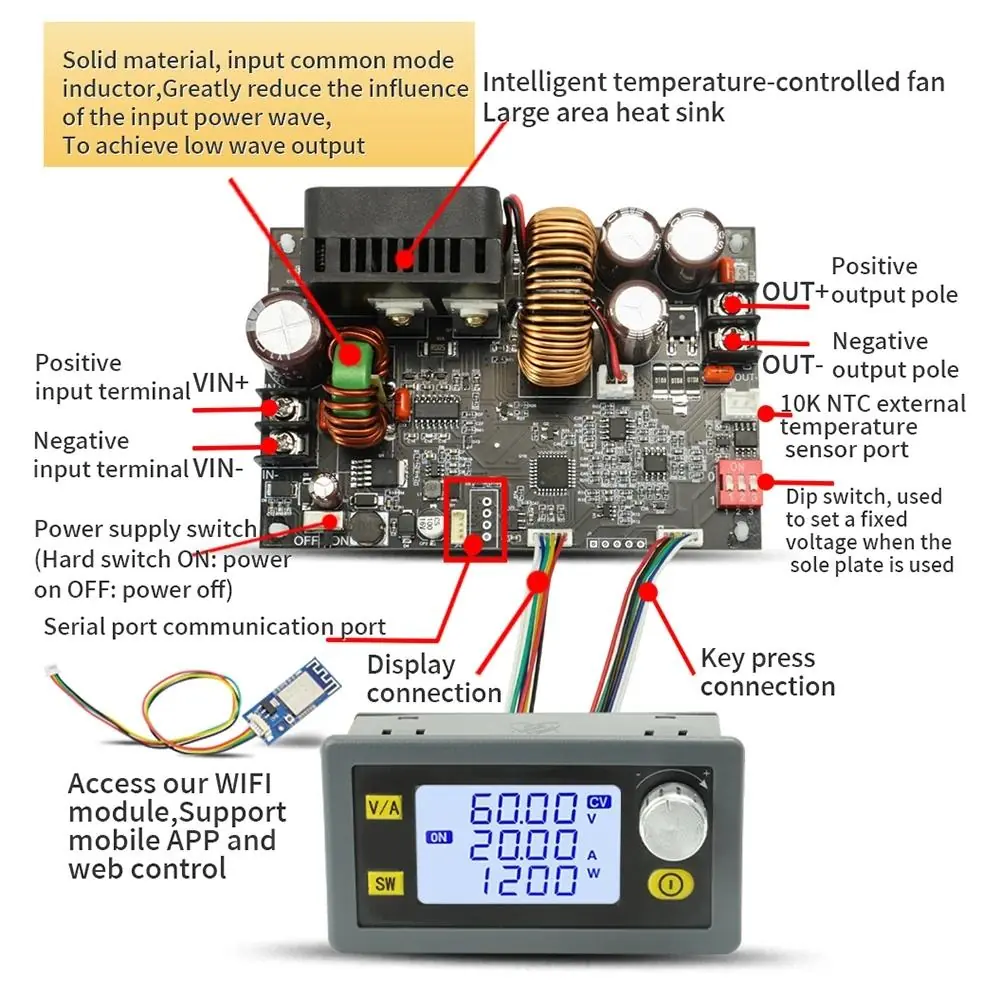

Für den Einbau des Moduls ist eine entsprechende Gehäuseöffnung erforderlich. Die empfohlenen Maße für die Montageöffnung betragen 71,3 mm x 39 mm. Achten Sie beim Anschluss auf die korrekte Polarität der Eingangs- (VIN+, VIN-) und Ausgangsklemmen (OUT+, OUT-).
Bedienung und Einstellungen

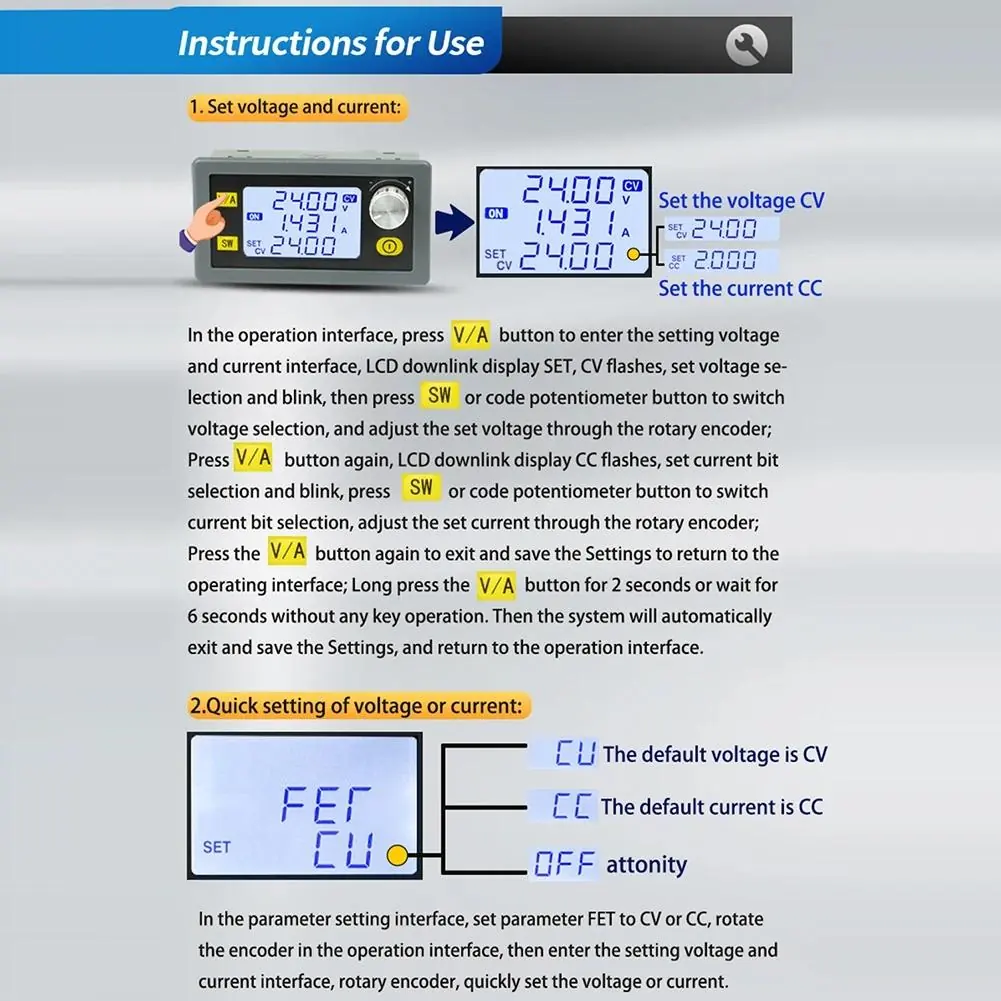

- Spannung und Strom einstellen: Drücken Sie die V/A-Taste, um in das Einstellungsmenü zu gelangen. Nutzen Sie den Drehregler zur Anpassung der Werte.
- Schnelleinstellung: Im Parameter-Einstellungsmenü kann der Parameter FET auf CV (Konstantspannung) oder CC (Konstantstrom) gesetzt werden.
- Sperrfunktion: Halten Sie den Drehregler für 2 Sekunden gedrückt, um die Einstellungen zu sperren und Fehlbedienungen zu vermeiden.
- Datenverwaltung: Das Gerät speichert 10 Datensätze (Cd0 bis Cd9). Halten Sie die V/A-Taste für 2 Sekunden gedrückt, um das Datenmenü aufzurufen.
Schutzmechanismen

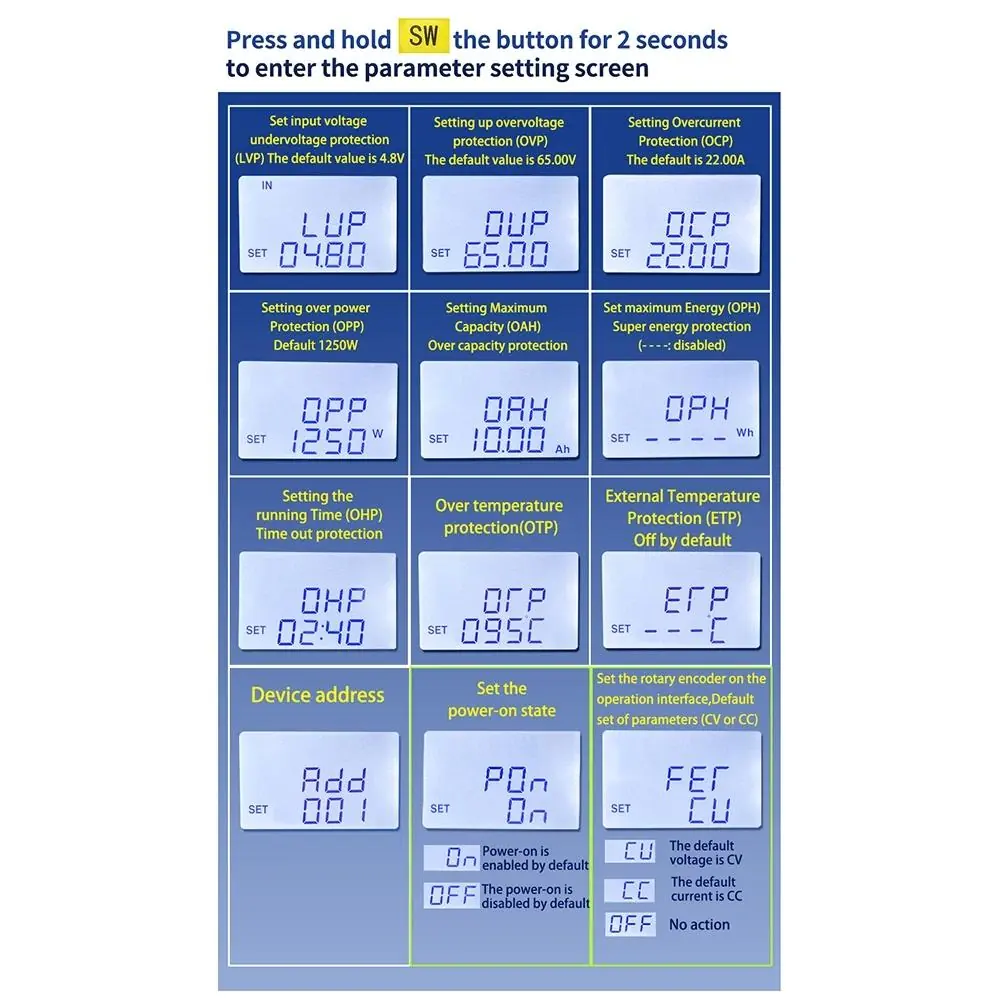

Das Gerät ist mit verschiedenen Schutzfunktionen ausgestattet, die automatisch den Ausgang abschalten, wenn Grenzwerte überschritten werden:
- Eingangs-Überspannungsschutz (Standard 71V)
- Eingangs-Unterspannungsschutz (einstellbar 4,8-71V)
- Ausgangs-Überspannungsschutz (0-65V)
- Ausgangs-Überstromschutz (0-16A)
- Übertemperaturschutz (60-110°C)
- Überlastschutz (Kapazität/Energie/Zeit)
Kommunikation
Das Modul unterstützt eine kostengünstige Kommunikationssteuerung über ein TTL-zu-485-Modul oder ein WLAN-Modul, wodurch eine Fernsteuerung mehrerer Einheiten möglich ist.
Praktische Hilfe
Typische Probleme
Ausgang schaltet automatisch ab

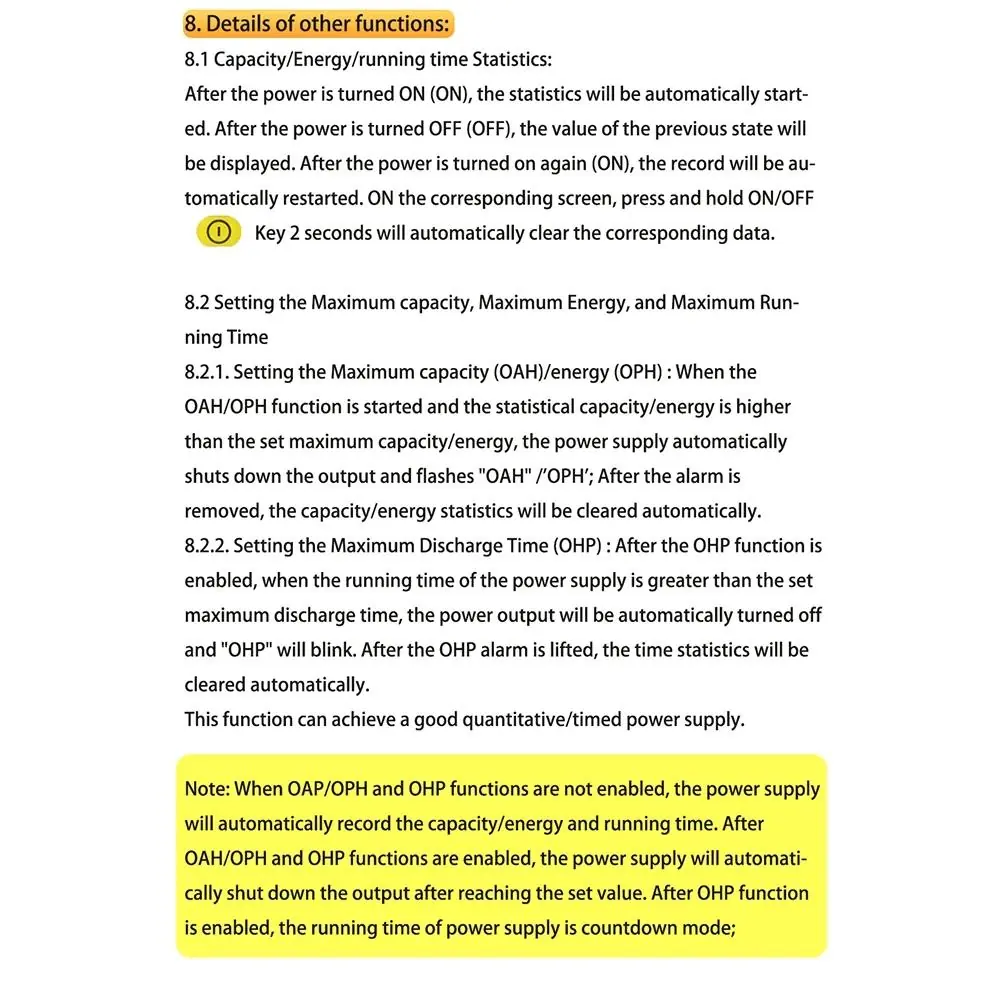

Überprüfen Sie, ob die Grenzwerte für OAH (Kapazität), OPH (Energie) oder OHP (Zeit) erreicht wurden. Wenn diese Funktionen aktiviert sind, schaltet das Gerät bei Erreichen des Wertes ab.
Lüfter läuft nicht
Der Lüfter schaltet sich nur ein, wenn der Strom > 2A, die Leistung > 50W oder die Temperatur > 50°C beträgt.
Eingestellte Spannung wird nicht erreicht
Stellen Sie sicher, dass die Eingangsspannung ausreichend hoch ist (mindestens 1,1V höher als die gewünschte Ausgangsspannung).
Vor der Verwendung
- Eingangsspannung prüfen (6,0V bis 70V DC).
- Polarität der Eingangs- und Ausgangsklemmen korrekt anschließen.
- Bei Bedarf feste Ausgangsspannung über DIP-Schalter auf der Rückseite konfigurieren.
- Sicherstellen, dass die Kühlung nicht blockiert ist.
- Schutzparameter (OVP, OCP, OPP) vor dem ersten Betrieb an die Last anpassen.
Technische Daten in der Praxis
- Eingangsspannung
- 6,0V bis 70V DC.
- Ausgangsspannung
- 0,0V bis 60V DC.
- Maximale Ausgangsleistung
- Bis zu 1200W.
- Ausgangsstrom
- 0 bis 20,00A.
Abbildungen und Diagramme

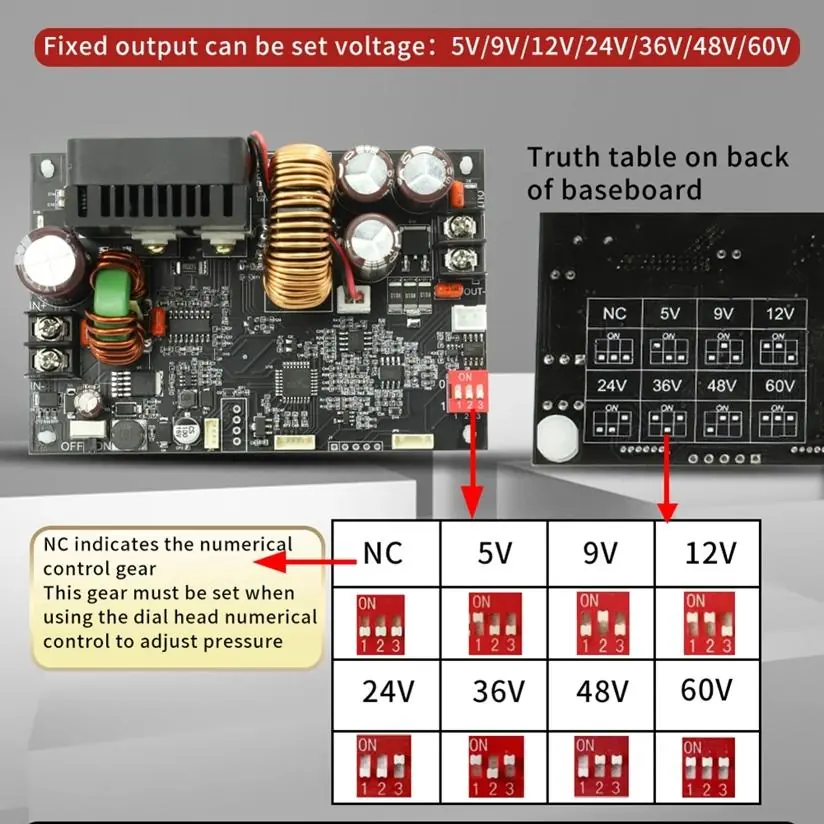

- Die DIP-Schalter auf der Rückseite ermöglichen die Auswahl fester Spannungen (5V, 9V, 12V, 24V, 36V, 48V, 60V).

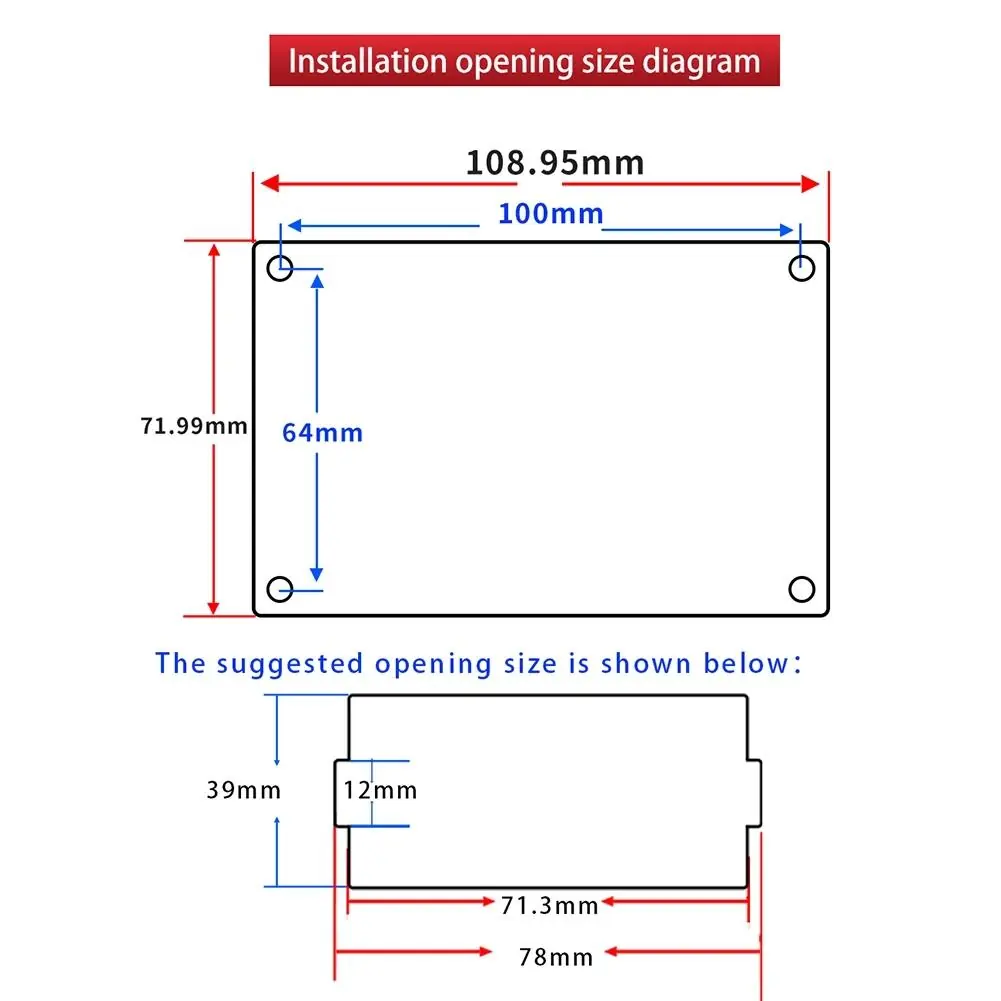

- Das Installationsdiagramm zeigt die benötigten Ausschnittmaße von 71,3 mm x 39 mm.
Modellkompatibilität
- Unterstützt TTL-zu-485-Module für Modbus-Kommunikation.
- Unterstützt optionale WLAN-Module für App-Steuerung.
