Produkthandbuch für Alpha DPX 1350W Downconverter
Detaillierte Übersicht und technische Spezifikationen für den Alpha DPX 1350W Downconverter. Erfahren Sie mehr über die Leistungsdaten, Schutzfunktionen und Umgebungsbedingungen dieses IP68-zertifizierten Geräts.
Inhaltsverzeichnis

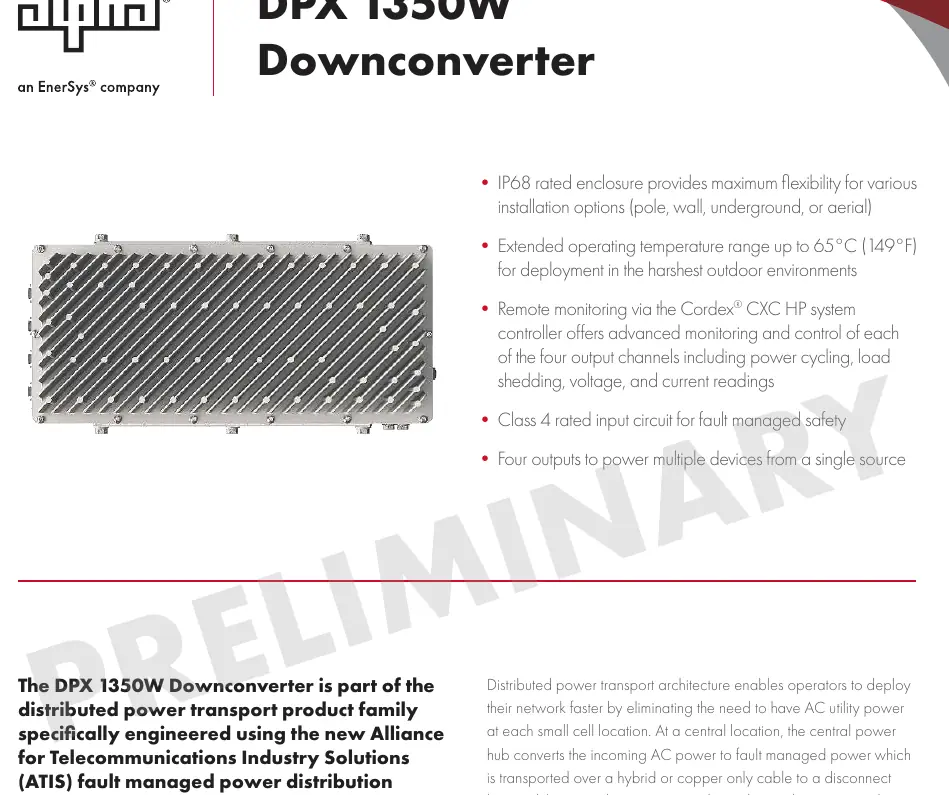

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

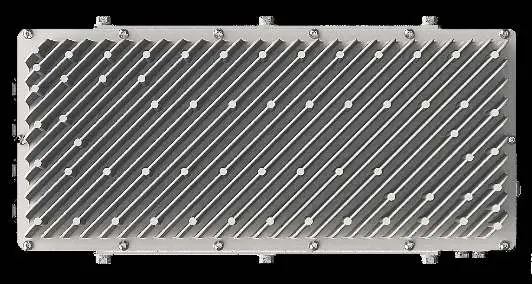

Der Alpha DPX 1350W Downconverter ist ein leistungsstarkes Gerät zur Stromversorgung von Telekommunikationsgeräten. Er wandelt Eingangsspannungen von ±145 Vdc bis ±200 Vdc in eine Ausgangsspannung von -54 Vdc um. Das Gerät ist für den Außeneinsatz konzipiert, verfügt über ein IP68-zertifiziertes Gehäuse und bietet vier isolierte Ausgänge.
Technische Spezifikationen
- Eingangsspannung: ±145 Vdc bis ±200 Vdc
- Ausgangsspannung: -54 Vdc
- Ausgangsleistung: 1350 W gesamt (450 W pro Port)
- Ausgangsstrom: 9,4 A
- Anschlüsse: 1 Eingang, 4 isolierte Ausgänge
Schutz- und Überwachungsfunktionen
Das Gerät bietet umfangreiche Schutzmechanismen für einen sicheren Betrieb:
- Schutzfunktionen: Safe-Start-Funktion, Strombegrenzung und Kurzschlussschutz, Verpolungsschutz, Abschaltung bei Überspannung am Ausgang, Leistungsbegrenzung und Übertemperaturschutz.
- Überwachung: Fernüberwachung über den Cordex CXC HP System-Controller ermöglicht die Überwachung und Steuerung jedes der vier Ausgangskanäle, einschließlich Lastabwurf, Power Cycling sowie Spannungs- und Strommessungen.
Umgebungsbedingungen und Installation
Der Downconverter ist für raue Umgebungen ausgelegt:
- Betriebstemperatur: -40 bis 65°C (volle Nennleistung bis 55°C)
- Lagertemperatur: -40 bis 85°C
- Relative Luftfeuchtigkeit: 5 bis 95%
- Höhe: Bis zu 3.000 m
- Gehäuseschutzart: IP68 / Type 6P
Für die Installation ist ein 12 AWG (4 mm²) oder 14 AWG (2,5 mm²) Hybrid- oder Kupferkabel erforderlich.
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass die Umgebungstemperatur 65°C nicht überschreitet. Volle Nennleistung ist bis 55°C garantiert.
Überprüfen Sie die Eingangsspannung (±145 Vdc bis ±200 Vdc) und stellen Sie sicher, dass die Kabelverbindungen korrekt sind.
Vor der Verwendung
- Überprüfen Sie, ob die Eingangsspannung im Bereich von ±145 Vdc bis ±200 Vdc liegt.
- Stellen Sie sicher, dass das verwendete Kabel (12 AWG oder 14 AWG) für die Installation geeignet ist.
- Prüfen Sie die Umgebungstemperatur am Installationsort (Betriebsbereich -40 bis 65°C).
- Stellen Sie sicher, dass das Gerät für die Fernüberwachung mit einem Cordex CXC HP System-Controller verbunden ist, falls erforderlich.
