Aideepen 1200W 20A DC-Aufwärtswandler-Modul Bedienungsanleitung

Schnelle Anleitung für das Aideepen 1200W 20A DC-Aufwärtswandler-Modul. Erfahren Sie alles über Anschluss, Spannungseinstellung, Schutzfunktionen und Fehlerbehebung.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Modul ist ein nicht isolierter DC-Aufwärtswandler (Boost-Konverter). Es ist für Eingangsspannungen von 10-60V und Ausgangsspannungen von 12-83V ausgelegt. Bei einem Eingangsstrom von über 15A ist eine aktive Kühlung (Lüfter) zwingend erforderlich. Das Modul verfügt über diverse Schutzfunktionen, darunter Eingangs-Überstromschutz, Kurzschlussschutz und Verpolungsschutz.

Technische Spezifikationen

  • Eingangsspannung: 10-60V DC
  • Ausgangsspannung: 12-83V (stufenlos einstellbar)
  • Eingangsstrom: 20A max. (über 15A ist Kühlung erforderlich)
  • Ausgangsstrom: 18A max. (bei über 10A Kühlung verstärken)
  • Konstantstrombereich: 0,5-18A (+/- 0,3A)
  • Arbeitstemperatur: -40 bis +85 Grad Celsius
  • Wirkungsgrad: 92%-97%

Anschluss und Bedienung

Verwenden Sie für den Anschluss hochstromfeste Kupferkabel. Das Modul verfügt über drei Potentiometer zur Einstellung:

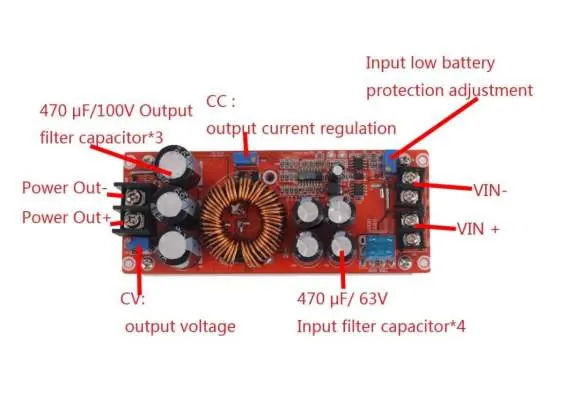

Layout des Moduls mit Potentiometern und Anschlüssen
Layout des Moduls mit Potentiometern und Anschlüssen
  • CV (Output Voltage): Zur Einstellung der Ausgangsspannung.
  • CC (Output Current Regulation): Zur Einstellung des Ausgangsstroms.
  • Input Low Battery Protection Adjustment: Zur Einstellung der Unterspannungsschwelle (RV1).

Um die Unterspannungsschwelle einzustellen, legen Sie die gewünschte Grenzspannung am Eingang an und drehen Sie RV1, bis die UVLO-Lampe leuchtet.

Wichtige Betriebshinweise

  • Kein Kurzschluss: Betreiben Sie das Modul niemals im Kurzschluss-Ausgangsmodus.
  • Eingangsspannung: Die Eingangsspannung muss immer über 10V liegen.
  • Startsequenz: Wenn Sie ein Schaltnetzteil als Eingangsquelle verwenden, verbinden Sie dieses zuerst mit dem Modul (ohne Last), stellen Sie die Spannung ein und schließen Sie erst dann die Last an.
  • Konstantstrommodus: Stellen Sie sicher, dass die eingestellte Ausgangsspannung höher ist als die Eingangsspannung.

Fehlerbehebung

Bei Problemen prüfen Sie bitte folgende Punkte:

  • Sicherung brennt durch: Dies deutet meist auf einen Kurzschluss am Ausgang oder eine zu hohe Last hin.
  • Lüfter funktioniert nicht: Prüfen Sie, ob der Lüfterstrom 0,1A übersteigt oder die Lüfterqualität mangelhaft ist.
  • Instabile Ausgangsspannung: Prüfen Sie, ob der Strom auf das Minimum eingestellt ist oder die Unterspannungsschwelle (Low-Voltage Protection) aktiv ist.
  • Keine Regelung möglich: Stellen Sie sicher, dass eine Last mit konstantem Strombedarf (z.B. LED oder Batterie) angeschlossen ist.

Praktische Hilfe

Typische Probleme

Sicherung schmilzt wiederholt

Prüfen Sie auf einen Kurzschluss am Ausgang oder ob die angeschlossene Last zu groß ist.

Lüfter heizt sich auf und dreht nicht

Prüfen Sie, ob der Lüfterstrom 0,1A übersteigt oder der Lüfter defekt ist. Die Spannung am Lüfteranschluss beträgt 12V.

Spannung und Strom lassen sich nicht regeln

Prüfen Sie, ob die Unterspannungsschwelle (Low-Battery Protection) aktiv ist. Wenn die UVLO-Lampe leuchtet, ist das Modul im Schutzmodus.

Ausgangsspannung instabil

Stellen Sie sicher, dass die Eingangsspannung nicht zu stark schwankt und die Ausgangsspannung höher als die Eingangsspannung eingestellt ist.

Vor der Verwendung

  • Stellen Sie sicher, dass die Eingangsspannung mindestens 10V beträgt.
  • Verwenden Sie hochstromfeste Kupferkabel für die Verkabelung.
  • Installieren Sie bei Eingangströmen über 15A einen Lüfter zur Kühlung.
  • Stellen Sie bei Verwendung eines Schaltnetzteils sicher, dass dieses zuerst hochfährt, bevor die Last angeschlossen wird.
  • Prüfen Sie, ob die Ausgangsspannung höher als die Eingangsspannung eingestellt ist.

Abbildungen und Diagramme

  • CV: Potentiometer zur Einstellung der Ausgangsspannung.
  • CC: Potentiometer zur Einstellung des Ausgangsstroms.
  • Input low battery protection adjustment: Potentiometer zur Einstellung der Unterspannungsschwelle (RV1).
  • VIN+/VIN-: Eingangsanschlüsse für die Stromversorgung.
  • Power Out+/Power Out-: Ausgangsanschlüsse für die Last.

Modellkompatibilität

  • Nicht geeignet für den Betrieb im Kurzschluss-Ausgangsmodus.
  • Bei LED-Anwendungen im Konstantstrommodus: Die Ausgangsspannung muss höher sein als die Eingangsspannung (z.B. mindestens 4 LEDs in Reihe bei 12V Eingang).
