Bedienungsanleitung für Analog Devices ADPL21210 DC/DC-Wandler
Detaillierte technische Anleitung und Implementierungshinweise für den Analog Devices ADPL21210 1.1A Step-Up DC/DC-Wandler. Enthält Schaltpläne, Pin-Belegungen, Layout-Empfehlungen und elektrische Spezifikationen für eine stabile...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der ADPL21210 ist ein 1,1A Step-Up DC/DC-Wandler, der für Anwendungen mit hoher Schaltfrequenz (2,1 MHz) konzipiert ist. Diese Anleitung dient als technisches Referenzdokument für die Implementierung des Bauteils in elektronische Schaltungen. Achten Sie besonders auf die Layout-Hinweise, um elektromagnetische Interferenzen (EMI) zu minimieren und die thermische Leistung zu optimieren.
Produktbeschreibung
Der ADPL21210 kombiniert einen 26V, 1,1A Schalter mit einer programmierbaren Soft-Start-Funktion. Die hohe Schaltfrequenz ermöglicht den Einsatz kleinerer externer Komponenten. Die Architektur basiert auf einem Pulsweitenmodulator (PWM) im Strommodus, was zu einem vorhersagbaren Ausgangsrauschen führt.
Pin-Belegung und Funktionen
Das Bauteil ist in zwei Gehäusevarianten (ThinSOT und DFN) erhältlich. Die wichtigsten Pins sind:
- FB (Feedback): Referenzspannung 1,255V. Hier wird der resistive Spannungsteiler angeschlossen.
- SW (Switch): Anschluss für Induktivität und Diode. Halten Sie die Leiterbahnfläche hier klein, um EMI zu reduzieren.
- VIN: Eingangsstromversorgung. Muss lokal entkoppelt werden.
- SS (Soft-Start): Anschluss für den Soft-Start-Kondensator.
- SHDN (Shutdown): Zum Aktivieren/Deaktivieren des Bauteils.
- GND: Masseanschluss. Muss direkt mit der lokalen Massefläche verbunden werden.
Betrieb und Konfiguration
Die Ausgangsspannung wird über einen externen Spannungsteiler (R1 und R2) eingestellt: VOUT = 1,255V * (1 + R1/R2). Die Soft-Start-Funktion begrenzt den Einschaltstrom. Ein typischer Wert für den Soft-Start-Kondensator liegt zwischen 10nF und 200nF. Stellen Sie sicher, dass der Kondensator ausreichend Zeit zum Entladen hat, bevor das Bauteil erneut aktiviert wird.
Layout-Empfehlungen
Ein sorgfältiges Platinenlayout ist entscheidend für die Leistung:
- Platzieren Sie den Eingangskondensator so nah wie möglich am ADPL21210.
- Verwenden Sie bei der DFN-Variante Vias unter dem freiliegenden Pad (Exposed Pad) zur Verbindung mit der Massefläche für eine bessere thermische Leistung.
- Minimieren Sie die Leiterbahnfläche am SW-Pin, um Störungen zu vermeiden.
Technische Daten
Wichtige Grenzwerte und Parameter:
- Schaltfrequenz: 2,1 MHz
- Eingangsspannungsbereich: 2,7V bis 12V
- Max. Ausgangsspannung: Bis zu 24V
- Schalterstromgrenze: Typisch 1,4A
- Betriebstemperaturbereich: -40°C bis 85°C
Herstellerinformationen
Analog Devices, Inc.
Praktische Hilfe
Typische Probleme
Instabile Ausgangsspannung oder Schwingungen
Überprüfen Sie das Platinenlayout. Minimieren Sie die Leiterbahnlängen am SW-Pin und stellen Sie sicher, dass die Masseanbindung (GND) solide ist.
Überhitzung des Bauteils
Stellen Sie sicher, dass das Exposed Pad (bei DFN) korrekt mit einer ausreichend großen Massefläche auf der Platine verlötet ist, um die Wärme abzuführen.
Hoher Einschaltstrom
Verwenden Sie einen geeigneten Soft-Start-Kondensator (10nF bis 200nF), um den Anstieg der Ausgangsspannung zu begrenzen.
Vor der Verwendung
- Wählen Sie eine Induktivität, die mindestens 1,2A ohne Sättigung verarbeiten kann.
- Verwenden Sie Keramikkondensatoren (X5R oder X7R) mit niedrigem ESR für den Ausgang.
- Berechnen Sie die Widerstände R1 und R2 für die gewünschte Ausgangsspannung.
- Platzieren Sie den Eingangskondensator so nah wie möglich am VIN-Pin.
- Stellen Sie sicher, dass die SHDN-Spannung korrekt konfiguriert ist (High zum Aktivieren).
Technische Daten in der Praxis
- 2.1 MHz Schaltfrequenz
- Ermöglicht die Verwendung kleinerer Induktivitäten und Kondensatoren, was Platz auf der Platine spart.
- 1.1A Schalterstrom
- Definiert die maximale Strombelastbarkeit des internen Schalters; darf nicht überschritten werden.
- 1.255V Feedback-Spannung
- Die interne Referenzspannung, die zur Einstellung der Ausgangsspannung mittels Spannungsteiler dient.
Abbildungen und Diagramme
- Figure 1 zeigt eine typische Anwendungsschaltung für einen 5V-Boost-Wandler.

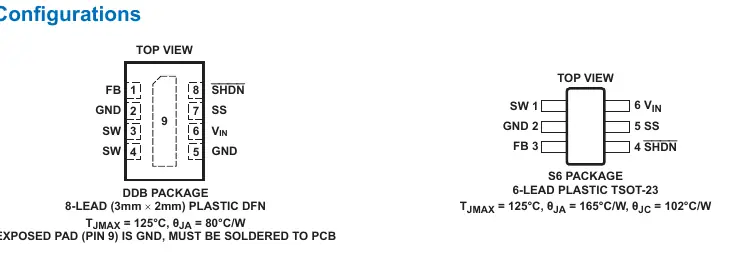

- Figure 9 zeigt die Pin-Belegung für die DFN- und TSOT-Gehäuse.

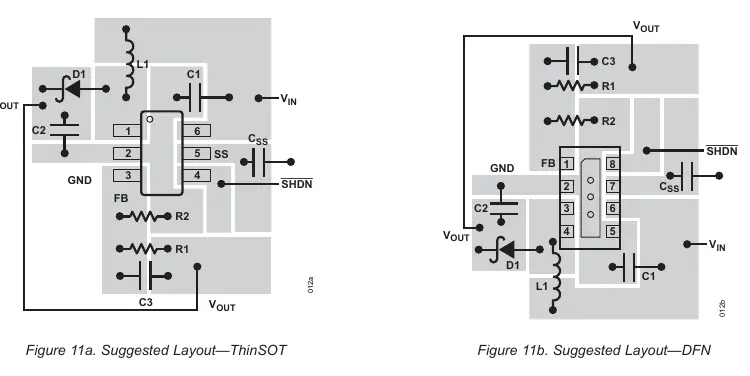

- Figure 11a und 11b zeigen empfohlene Layout-Platzierungen für die Komponenten.
Modellkompatibilität
- Das Bauteil ist für Boost-, SEPIC- und Flyback-Designs geeignet.
- Die DFN-Variante erfordert das Verlöten des Exposed Pads (Pin 9) mit der Platine.
