Bedienungsanleitung für das DC-DC-Batterieladegerät Redarc BCDC ALPHA 100R
Schnellstartanleitung und Installationshandbuch für das Redarc BCDC ALPHA 100R. Erfahren Sie alles über Montage, Verkabelung, App-Konfiguration und Fehlerbehebung für dieses 12V 100A Ladegerät.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Redarc BCDC ALPHA 100R ist ein 12V 100A DC-DC-Batterieladegerät mit integrierter Batteriemonitor-Funktion und Bluetooth-Konnektivität. Diese Anleitung ist für die Installation und Konfiguration durch qualifiziertes Fachpersonal vorgesehen. Wichtige Voraussetzungen sind die korrekte Dimensionierung der Kabel, die Verwendung geeigneter Sicherungen und eine ausreichende Belüftung am Montageort. Das Gerät darf nicht im Motorraum installiert werden.

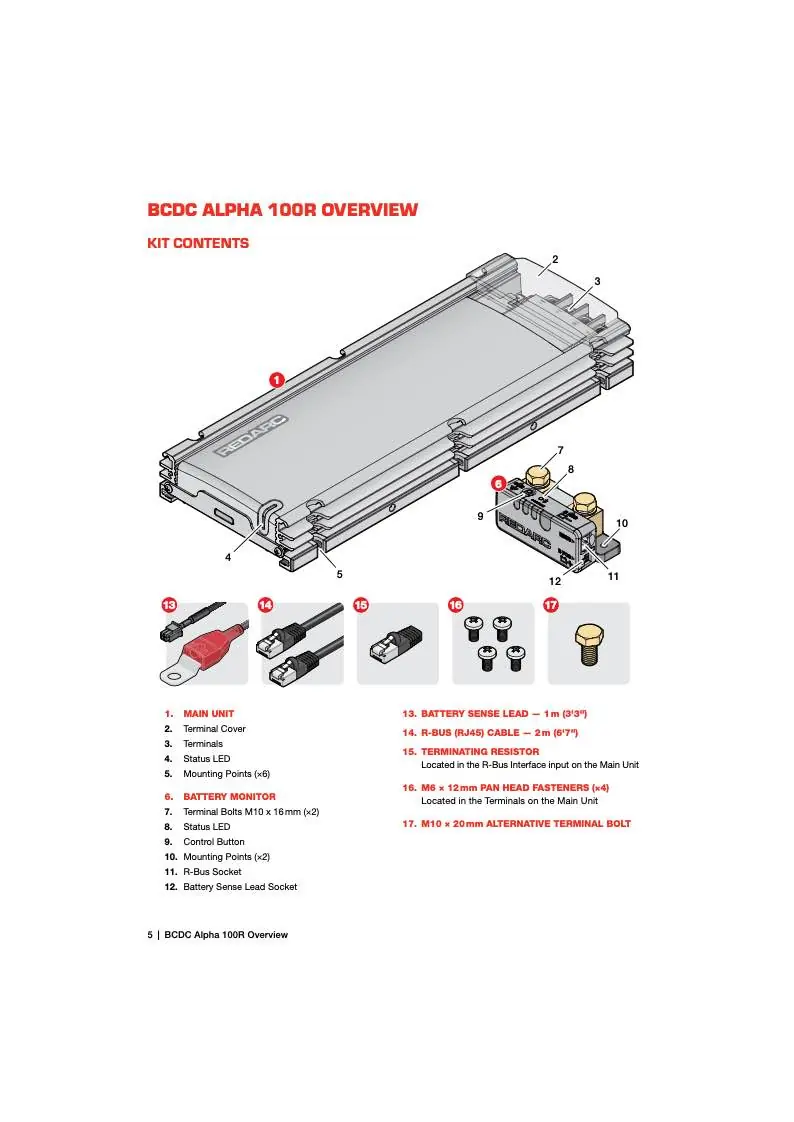

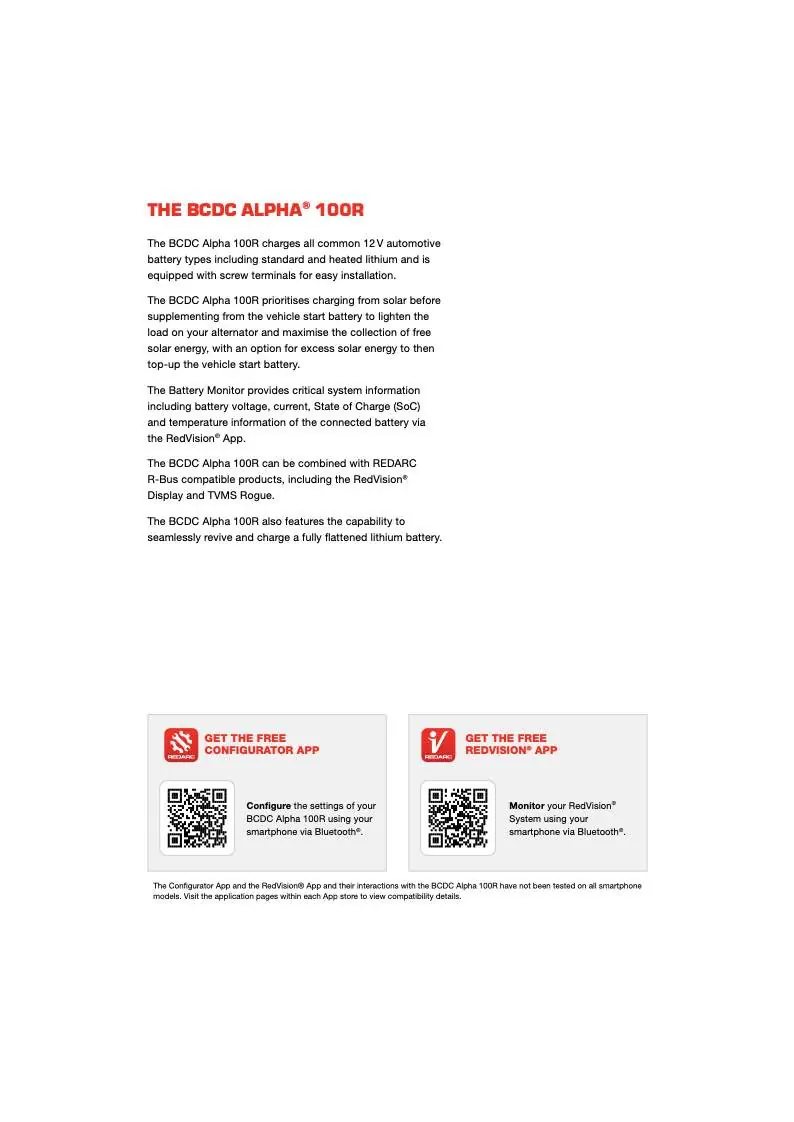

Produktübersicht und Lieferumfang
Das System besteht aus der Haupteinheit (Main Unit) und dem Batteriemonitor. Zum Lieferumfang gehören:
- Haupteinheit
- Batteriemonitor
- Batterie-Sensorleitung (1 m)
- R-Bus-Kabel (2 m)
- Abschlusswiderstand
- Befestigungsschrauben

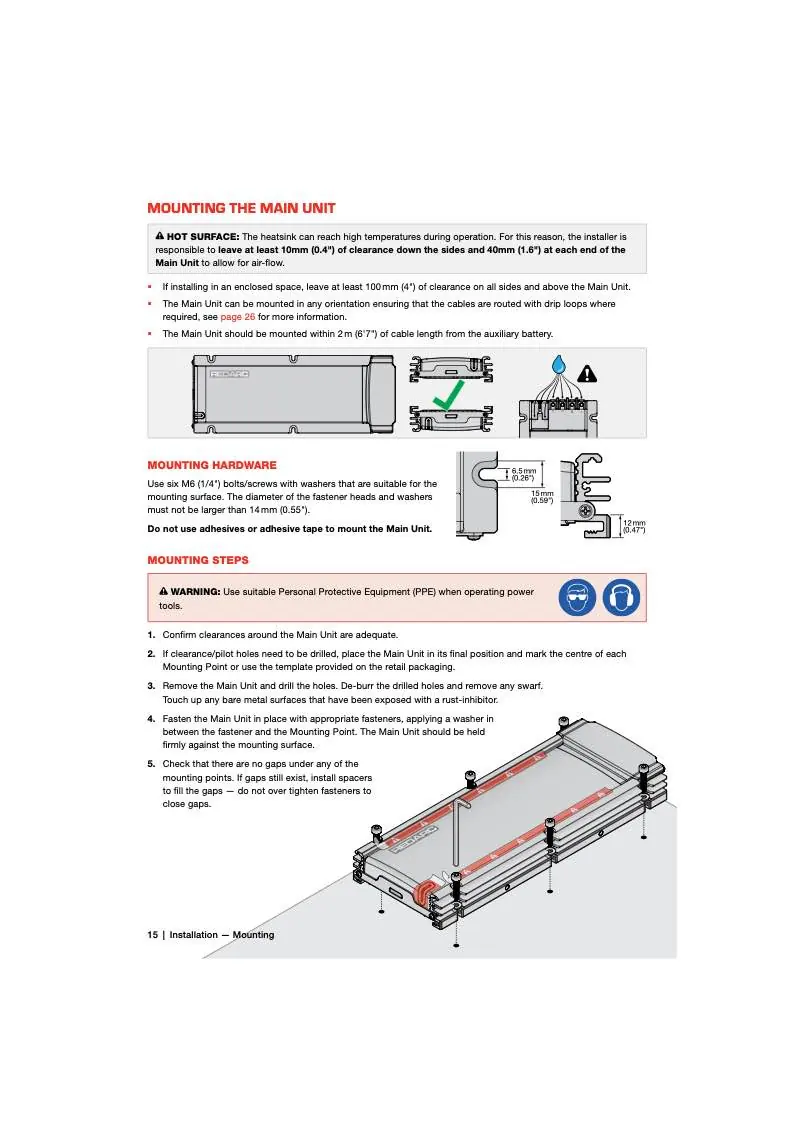

Installation und Montage
Die Haupteinheit und der Batteriemonitor sind nur für den Innenbereich in bewohnbaren Bereichen des Fahrzeugs oder Wohnwagens zugelassen. Achten Sie auf eine trockene, saubere Umgebung ohne hohe Feuchtigkeit. Sorgen Sie für ausreichende Abstände (mindestens 100 mm in geschlossenen Räumen) für die Belüftung. Verwenden Sie keine Klebstoffe zur Montage.

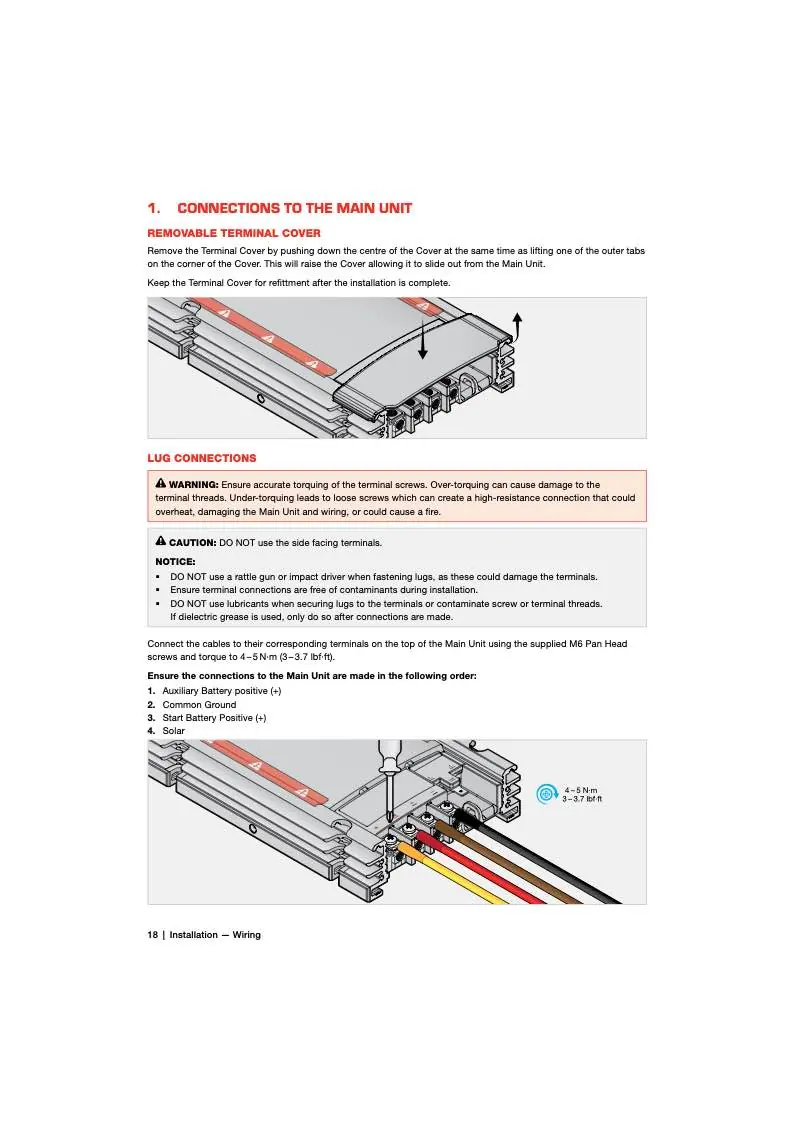

Verkabelung
Vor Beginn der Verkabelung müssen die Sicherheitshinweise gelesen werden. Verwenden Sie für alle Anschlüsse geeignete Kabelschuhe und Schrumpfschläuche. Die Reihenfolge der Installation ist entscheidend: Batteriemonitor, gemeinsames Masseband, Startbatterie-Plus, Zündungsanschluss (falls erforderlich) und R-Bus-Kabel. Achten Sie auf das korrekte Anzugsdrehmoment der Schraubklemmen (4-5 Nm für die Haupteinheit).
Systemkonfiguration
Die Konfiguration erfolgt über die Redarc RedVision Configurator App. Nach der Installation startet das System einen Kalibrierungsprozess. Über die App können Batterietyp, Batteriekapazität, maximaler Ladestrom, Alarmgrenzen und der Fahrzeug-Eingangstrigger eingestellt werden.
Betrieb und Funktionen

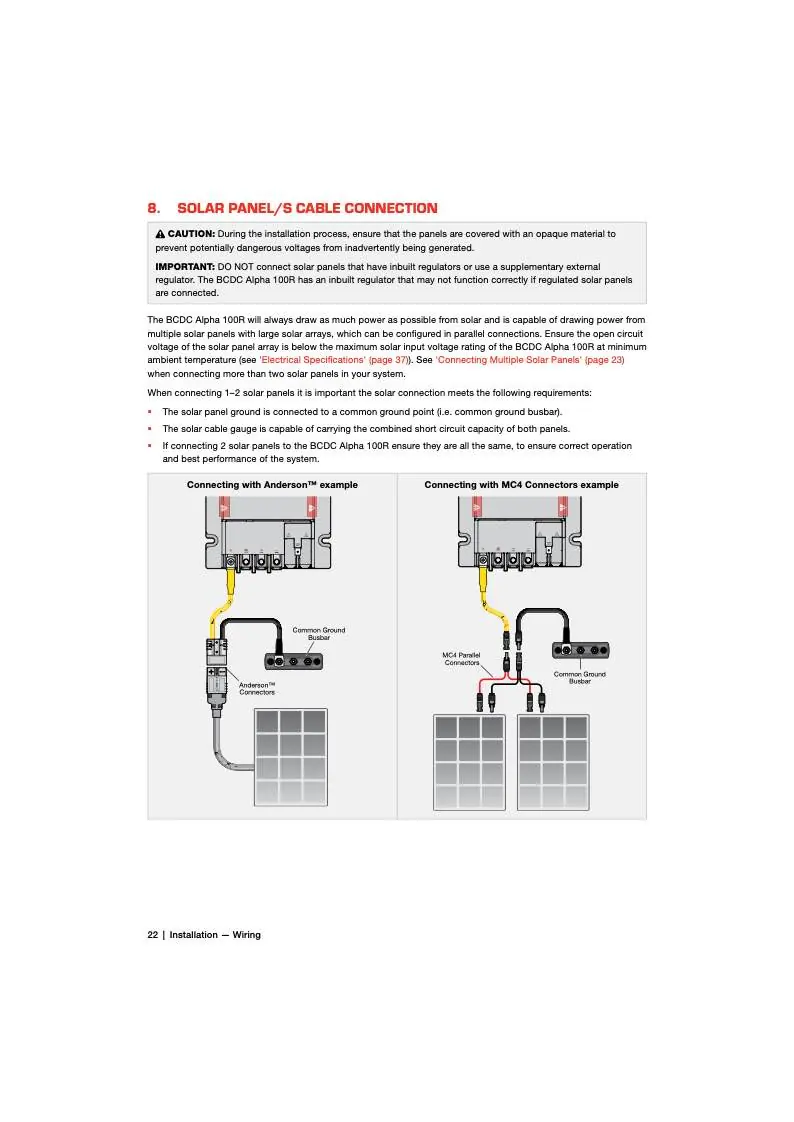

Das Gerät priorisiert das Laden über Solarstrom, bevor die Startbatterie zur Unterstützung herangezogen wird. Es verfügt über eine "Start Battery Recovery"-Funktion, die eine entladene Startbatterie über die Hilfsbatterie auflädt. Der Status kann jederzeit über die RedVision App überwacht werden.
Fehlerbehebung
Die Status-LED an der Haupteinheit gibt Auskunft über den Betriebszustand:
- Blinkend oder dauerhaft Weiß: Stromversorgung oder Firmware-Update.
- Blinkend oder dauerhaft Rot: Fehlerzustand. Verbinden Sie sich mit der App, um den Fehlercode zu identifizieren.
- Kommunikationsfehler: Prüfen Sie das R-Bus-Kabel und den Abschlusswiderstand.
Technische Daten
Das Gerät unterstützt einen nominalen Ladestrom von 100 A und einen Eingangsspannungsbereich von 9-32 V DC. Es ist kompatibel mit verschiedenen Batterietypen wie AGM, Gel, Standard-Blei-Säure, Calcium und Lithium (LiFePO4).
Praktische Hilfe
Typische Probleme
Status-LED leuchtet dauerhaft rot
Es liegt ein Fehler vor. Verbinden Sie sich mit der RedVision App, um die Fehlerursache zu identifizieren.
Kommunikationsfehler in der App
Prüfen Sie, ob das R-Bus-Kabel fest sitzt und der Abschlusswiderstand korrekt installiert ist.
Status-LED blinkt weiß
Dies deutet auf einen Firmware-Update-Vorgang oder ein Stromversorgungsproblem hin.
Vor der Verwendung
- Kabelquerschnitt gemäß der zu erwartenden Stromstärke und Kabellänge wählen.
- Sicherungen (MIDI/MEGA) in unmittelbarer Nähe der Batterien installieren.
- Ausreichende Belüftung am Montageort sicherstellen.
- Batterietyp und Kapazität in der RedVision App korrekt konfigurieren.
- Sicherstellen, dass alle Kabelschuhe fest und ohne Spiel montiert sind.
Technische Daten in der Praxis
- Nominaler Ladestrom
- 100 A, die maximale Stromstärke, die an die Hilfsbatterie abgegeben wird.
- Eingangsspannungsbereich
- 9-32 V DC, geeignet für 12V- und 24V-Fahrzeugsysteme.
- Betriebstemperatur
- -20°C bis 60°C, für den Einsatz in verschiedenen Klimazonen.
Abbildungen und Diagramme

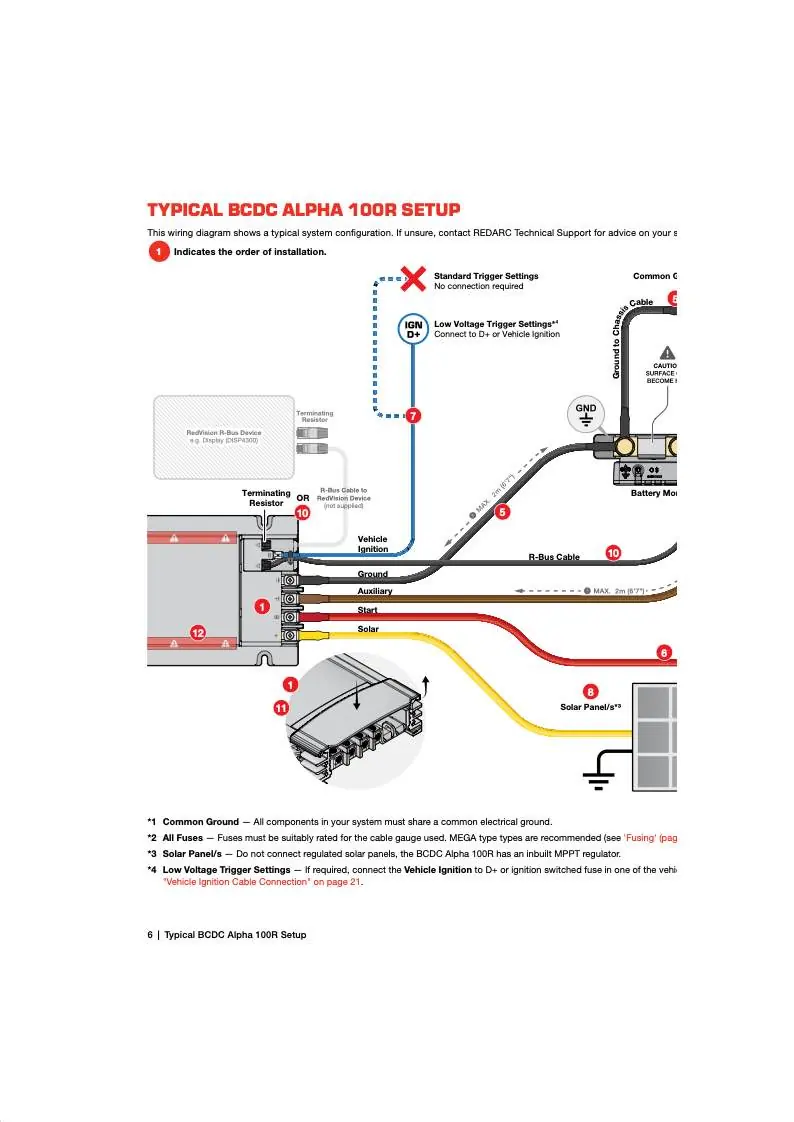

- Typisches Setup-Diagramm zeigt die Verbindung von Haupteinheit, Batteriemonitor, Start- und Hilfsbatterie sowie Solarpanel.
- Lug-Assembly-Diagramm zeigt die korrekte Verwendung von Schrumpfschlauch und Kabelschuhen.
- Montage-Diagramm zeigt die notwendigen Abstände für die Belüftung.
Modellkompatibilität
- Unterstützt AGM, Gel, Standard-Blei-Säure, Calcium und Lithium (LiFePO4).
- Nicht für den Einbau im Motorraum geeignet.
- Erfordert die RedVision Configurator App für die Ersteinrichtung.
